兆瓦充电站供电链路怎么设计？固态变压器与2300V模块
作者：芯火元科技 来源：本站 发布时间：2026-10-25 浏览：2
兆瓦充电站的供电链路宜用固态变压器把中压交流直接变换为充电用高压直流、减少一级中间变换，链路核心是选2300V级全桥碳化硅模块做高压侧开关。2026年10月，业内新发布的2300V全桥SiC模块正是冲着这个场景来的：给固态变压器提供一个现成的中压开关积木。

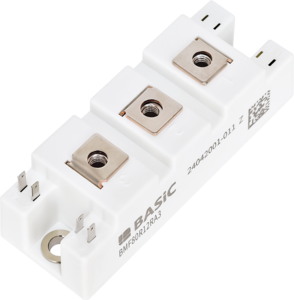

图1：高压半桥碳化硅功率模块（中压固态变压器高压侧开关示意）
一、场景切入：重卡充电站先卡在"取电"上
一台重卡兆瓦充电桩的功率顶到兆瓦级，单枪电流和功率都不是乘用车超充桩的量级。传统做法是先由工频变压器把中压交流降到低压，再经过整流、DC-DC多级变换才送到充电枪：环节越多，损耗点越多，占地也越大，站址还要为每一级设备留出安装和散热空间。
更关键的是扩容：一个站从两枪扩到八枪，低压侧母线电流成倍上升，电缆、开关柜、散热全部要跟着升级。兆瓦充电的瓶颈往往不在充电枪，而在站房里这条"从电网取电"的链路——取电方式没选对，后面扩多少枪都受制于供电头。
二、第一步判断：中压直供划不划算
固态变压器（SST）是指用电力电子变换代替工频变压器的供电设备：先由高压侧开关把中压交流斩波，再经高频变压器隔离、整流输出高压直流。它的价值不在"变压"本身，而在把变压、整流、直流母线控制合成一台设备，省掉一级低压整流环节。
判断能不能上中压直供，看三条：
- 先看接入电压。站址能拿到中压进线、且单站总功率达到兆瓦级，中压直供才有意义；功率只有几百千瓦的小站，传统低压链路更便宜。
- 再看拓扑分压。2300V是模块的单管耐压，不是能直接挂的电网电压——中压侧要靠三电平或级联拓扑把电压分摊到多个开关上，模块耐压只是分压后的单器件应力上限。
- 最后算总账。省掉一级变换省下的损耗和占地，要能覆盖固态变压器本身的设备成本和高压侧绝缘、保护的额外设计量；三条都成立，再谈器件选型。
核心结论：兆瓦充电站供电链路的选型顺序是"先定取电方式、再定拓扑分压、最后选器件"，而不是先挑一个耐压最高的模块再反推系统。耐压只是入场券，拓扑能不能把电压分摊下去，才是中压直供能不能落地的分水岭。
三、第二步判断：高压侧开关与封装怎么配
高压侧开关长期工作在高电压、高开关频率下，封装不是附属品，而是选型的一半。以2026年10月新发布的2300V全桥模块公开信息为例，可以提炼出一组中压模块的核查清单：
| 核查项 | 参考值（厂商公布） | 选型时看什么 |
|---|---|---|
| 模块耐压 | 2300V | 是否覆盖分压后的单器件应力并留裕量 |
| 导通电阻 | 8mΩ | 同电流下的导通损耗与温升 |
| 电气隔离 | 高于5kV | 氮化铝AMB基板的隔离能力 |
| 灌封材料 | 环氧树脂 | 导热约为硅凝胶的10倍，防潮与机械应力 |
| 功率引脚 | 高电流压接针 | 单针载流约为标准压接针的2倍 |
| 可靠性验证 | 动态偏压、动态栅极开关、高温高压、功率循环 | 是否覆盖高频开关下的长期工况 |
这张表的使用方法是"逐项打勾、缺项追问"：耐压和导通电阻决定电气性能，隔离和灌封决定中压环境下的长期可靠性，引脚载流决定模块能不能把电流真正送出去。任何一项只有宣传口径、拿不出测试条件，都要在样机阶段用双脉冲测试复核——相关测试方法的解读可参考《SiC MOSFET开关损耗参数怎么看？双脉冲测试条件解读》。
四、第三步判断：别把"样品可供"当成"可以量产"
新发布的模块家族目前处于样品可供阶段，厂商内部的可靠性基准（如超出常规标准的动态测试与加长高温高压测试）是厂商自定项目，不是独立第三方认证。做站级规划时要分清三档状态：样品可供只代表可以拿来做样机验证；通过内部扩展测试代表厂商完成了自己的可靠性门禁；真正上量产站，还要看在目标工况下的长期运行数据和备件供应。
落地节奏建议是：先用样品搭一台固态变压器样机验证链路效率与温升，并行做高压侧绝缘与保护设计；量产站的器件定型，等扩展测试报告和批量供货节奏都落定后再锁。2300V与1700V的电压等级取舍，可参考《2300V碳化硅模块来了，中压选2300V还是1700V？》；充电模块一侧的功率选型逻辑，可参考《充电桩单枪功率冲向480kW，充电模块为什么换碳化硅？》。
问：兆瓦充电和480kW超充的供电链路有什么不同？
答：480kW超充站通常仍走低压链路——工频变压器降压后整流再分配，瓶颈在低压母线电流。兆瓦级单站总功率再上一个台阶，低压母线扩容成本陡增，中压直供的固态变压器才开始划算：省一级变换、省占地、扩容时不再被低压母线卡住。分界线不在单枪功率，而在整站总功率和站址能不能拿到中压进线。
问：2300V模块能直接接中压电网吗？
答：不能。2300V是单个开关器件的耐压上限，中压电网电压要靠三电平、级联等多器件串联拓扑分摊到每个开关上。选型时要先算分压后每个开关实际承受的电压，再留裕量去对模块耐压，跳过拓扑直接拿模块耐压对电网电压，是中压选型最常见的错法。
问：固态变压器比传统变压器加整流省在哪？
答：省在环节数和占地：传统链路是工频变压器加一级或多级整流，固态变压器把变压、隔离、整流合成一台设备，高频化后磁性器件体积也随之缩小。但代价是高压侧绝缘、保护和散热设计更复杂，器件成本更高——功率到了兆瓦级、站址寸土寸金时，这笔账才算得过来。
