SiC MOSFET开关损耗参数怎么看？双脉冲测试条件解读
作者：芯火元科技 来源：本站 发布时间：2026-10-13 浏览：1
连测试条件一起看：数据手册上的Eon、Eoff必须在母线电压、测试电流、结温、栅极电阻四个条件相同的前提下才有可比性，条件不同，同一颗管子的损耗数字能差出几倍。双脉冲法就是测出这些数字的标准方法，读懂测试条件才算真正读懂损耗参数。

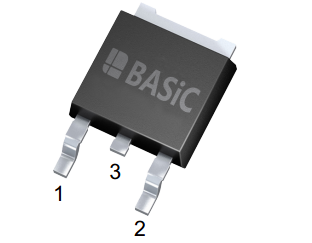

图1：BASIC碳化硅MOSFET分立器件（TO-252封装）
双脉冲测试是什么
双脉冲测试是用两个脉冲分别建立测试电流、完成一次开关动作，从而测出器件开通损耗与关断损耗的标准实验方法。第一个脉冲给感性负载充电，把电流建立到目标测试值；第二个脉冲让被测器件完成一次完整的开通与关断，示波器抓取漏源电压和漏极电流波形，对两者乘积积分就得到Eon和Eoff。
它的价值在于可重复：在同样的测试条件下，谁测都应该得到同样的损耗数字。正因如此，各家厂商数据手册上的开关损耗参数，默认都是该测试条件下测得的，离开测试条件谈数字没有意义。
核心结论：这种测试方法的价值在于可重复——同样的条件，谁测都该得到同样的损耗数字，这是所有横向对比的前提。
测试条件对照表：每个条件影响什么
以东芝新发布的3300V碳化硅模块为例，其标称Eon为185mJ、Eoff为175mJ，但必须连同条件一起读：母线电压1800V、测试电流800A、结温175℃。换一组条件，这两个数字会完全不同。
| 测试条件 | 符号 | 它决定什么 | 条件变化时数字怎么变 |
|---|---|---|---|
| 母线电压 | VDD | 开关过程的电压应力 | 电压越高，开关损耗越大 |
| 测试电流 | ID | 开通关断的电流水平 | 电流越大，损耗越大 |
| 结温 | Tch | 器件实际工作温度 | SiC受温度影响小于硅器件，高温下仍有变化 |
| 栅极电阻 | Rg | 开关速度快慢 | Rg越大开关越慢，损耗越大 |
| 驱动电压 | VGS | 栅极驱动摆幅 | 正压幅值与负压关断都会影响开关轨迹 |
| 换流二极管 | — | 关断时的换流对象 | SiC SBD无反向恢复，硅快恢复二极管会抬高Eon |
其中栅极电阻是最容易被忽视的一项：Rg直接决定开关速度，Rg取值不同，同一颗管子的损耗数字能差出几十个百分点。对比两颗管子的损耗数字时，一定要先确认Rg条件一致，否则比较无效。
核心结论：读损耗参数的正确姿势是先看测试条件表，再看数字——顺序反了，比较就没有意义。
从手册数字估算自己应用的损耗：四步
- 抄下手册的完整测试条件：母线电压、测试电流、结温、栅极电阻、驱动电压，缺一项都先打问号，条件不全的数字不做横向对比。
- 列出自己应用的实际工况：母线电压、工作电流、最高结温、打算用的栅极电阻值。
- 定性修正方向：工况电压电流更低，实际损耗就更小；Rg取得更大，损耗就更大；温度更高，损耗略增。只做方向判断，不做精确换算——精确换算需要实测。
- 留裕量并实测验证：按手册值乘1.2到1.5倍做散热设计，最终以双脉冲实测或样机温升为准。手册值是参考值，不是保证值。
核心结论：手册损耗是参考值不是保证值——散热设计按手册值打折扣，温升验证按实测值说话。
三个常见误读
第一个误读是只看典型值不看条件。不同厂家、不同系列的手册测试条件各不相同，直接对比典型值，等于拿不同的尺子量长度，结论不可信。第二个误读是把Eon加Eoff当成全部损耗：开关损耗之外还有导通损耗，高频应用看开关损耗，低频大电流应用里导通损耗占比更高，两类损耗要分开核算。第三个误读是忽略换流二极管：Eon里包含了换流二极管反向恢复的影响，用碳化硅SBD做换流和用硅快恢复二极管，测出的Eon不是同一个概念。
常见问题
问：双脉冲测出的损耗和实际电路里的一样吗？
答：不完全一样。双脉冲是标准可比条件，实际电路的杂散电感、驱动回路、散热条件都不同，实测损耗一般会比手册值大。手册值的用途是横向对比和初步估算，不能直接拿来做散热设计的最终依据。
问：Eon和Eoff哪个更值得关注？
答：看拓扑类型。硬开关拓扑两者都要看；谐振、软开关拓扑里开通损耗可能被部分消除，关断损耗和驱动损耗占比上升。先看自己的拓扑类型，再决定重点盯哪个参数。
问：栅极电阻对手册损耗数字影响有多大？
答：非常大。Rg直接决定开关速度，Rg取值不同，开关损耗能差出几十个百分点。所以对比损耗数字时，一定要确认Rg条件一致，这是最容易被忽略的可比性前提。
