SiC MOSFET桥臂直通防的是"寄生导通":对管开通瞬间,本该关断的管子被米勒电流误触发,上下管同时导通。防住它靠三招——驱动芯片的米勒钳位、关断负压、驱动回路对称布局,三者配合才能堵住误触发的所有路径。

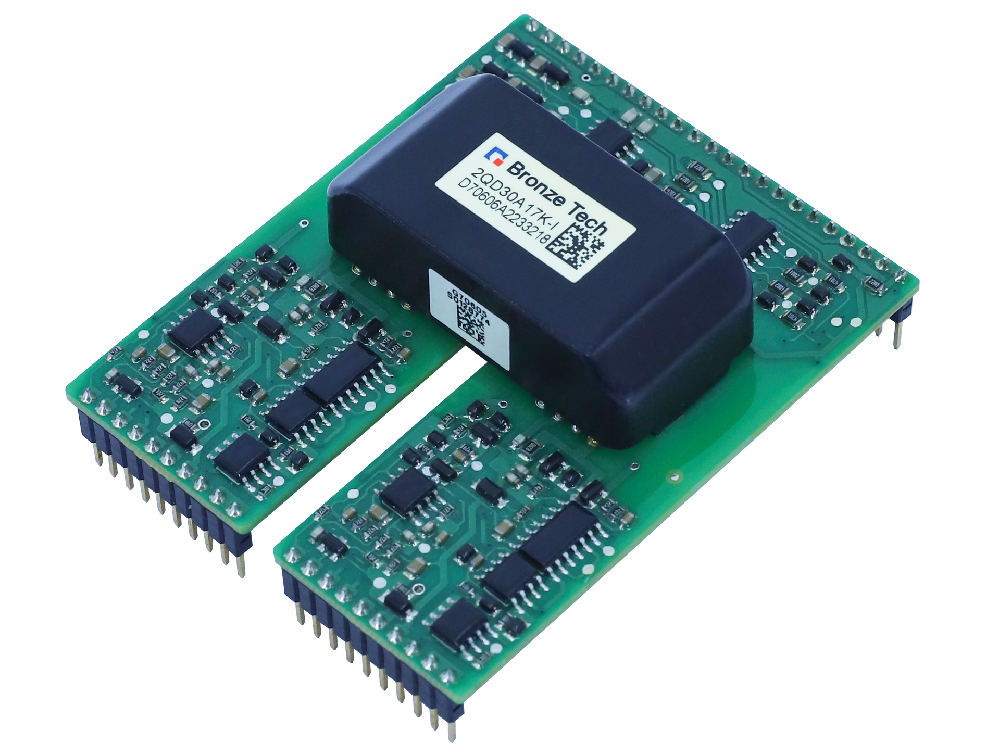

图1:青铜剑双通道隔离驱动板(带米勒钳位功能)
桥式电路(半桥、全桥)是碳化硅模块最常用的拓扑,而桥臂直通是它最危险的失效模式之一。SiC MOSFET的开关速度比IGBT快一个数量级,桥臂中点电压变化率极高,这让米勒效应带来的误导通风险比硅器件时代大得多。理解机制、再谈防护,才不会头痛医头。
米勒效应是功率器件栅漏极之间寄生电容Cgd在电压快速变化时产生位移电流的效应。对管开通的瞬间,桥臂中点电压急剧上升,这份电压变化率会在本管的Cgd上激起米勒电流,大小满足 I=Cgd×dv/dt。这股电流流过栅极电阻和驱动芯片的下拉管,会在栅源极之间顶出一个电压尖峰,一旦超过阈值电压,本管就被误开通。
几十纳秒的误导通不一定会立刻炸管,但它带来的额外开关损耗会推高结温、缩短器件寿命,振铃还会干扰驱动和控制电路;严重时上下管直接直通,器件当场损坏。值得警惕的是:米勒电流只取决于Cgd和电压变化率,与负载电流无关,轻载、高速开关的工况反而更容易误触发。
米勒钳位是隔离驱动芯片在关断期间把栅极直接钳到低电位的功能。正常关断完成后,驱动芯片内部(或外接)的钳位开关导通,栅极被牢牢按在负电源轨上。此时再有米勒电流进来,它不再流经栅极电阻产生压降,而是经钳位管直达负电源,栅极尖峰自然被压住。
用好这一招有个关键细节:钳位必须接在栅极电阻之后、直连栅极节点。接在电阻之前,米勒电流照样会在电阻上产生压降,钳位等于没接。选驱动芯片时,优先选带独立钳位引脚、明确支持米勒钳位功能的型号,这是桥式拓扑的标配。
SiC MOSFET的阈值电压比IGBT低得多(可低至2V量级),而且随温度升高还会进一步下降,高温下误触发的裕量所剩无几。关断时把栅极拉到负压(常用-5V关断),等于把误触发的电压门槛从2V级抬高到7V级,裕量一下就宽裕了。
负压关断也有代价:需要一路隔离的负压电源,成本和复杂度上升;负压过深还会增大关断损耗、给栅氧带来额外应力。所以"够用就好"——按实测的栅极尖峰值加上裕量倒推,不必一步到位拉到极限。-5V是行业常用的折中值,多数隔离驱动方案都按这个电平设计。
布局是地基,再好的钳位和负压也救不了糟糕的布线。驱动芯片尽量靠近功率管,栅极走线短而对称;驱动回路采用开尔文源极接法,让驱动电流不经过功率电流的公共源极电感;多管并联时每管用独立栅极电阻;还可以在栅极回路串小磁珠,吸收几十到上百MHz频段的高频振铃而不影响正常开关速度。
| 防护手段 | 防什么 | 代价 | 适用情况 |
|---|---|---|---|
| 米勒钳位 | 关断期间的正向误触发 | 需驱动芯片支持该功能 | 桥式拓扑标配,优先选带钳位引脚的隔离驱动 |
| 关断负压 | 抬高误触发电压门槛 | 需负压隔离电源 | SiC项目必备,高温高速工况必须上 |
| 驱动布局优化 | 减小栅极回路阻抗与寄生耦合 | PCB改版成本 | 所有项目的基础功,调试前先查布局 |
答:可以应急。用分立小信号MOSFET在栅极电阻之后搭一个外接钳位,或把关断负压做深一档、关断电阻取小一档。但量产方案建议直接换带钳位功能的驱动芯片,分立补救的可靠性不如集成方案。
答:不是。-5V是常用折中值;过深的负压会增大关断损耗,还可能加速栅氧老化。按"实测尖峰+裕量"倒推选择,裕量够了就收手。
答:铁律是保护信号必须参考单个器件:米勒钳位引脚接到每一管栅极电阻之后的栅极节点,DESAT检测每管独立。只看总电流的保护接法,单管失效时根本发现不了。
武汉市芯火元科技有限公司授权代理基本半导体碳化硅模块、青铜剑隔离驱动器等功率器件,其中带米勒钳位功能的双通道隔离驱动板可直接用于半桥/全桥拓扑的误导通防护。把母线电压、开关频率、拓扑和是否并联发给武汉市芯火元科技有限公司的技术支持,可以帮你核对驱动方案的钳位与负压配置是否合理。隔离驱动选型的通用方法,也可参考本站《1500V高压电池系统保护器件怎么选?隔离驱动与碳化硅二极管》一文。产品咨询:134-1033-7175。
