1500V高压电池系统保护器件怎么选？隔离驱动与碳化硅二极管
作者：芯火元科技 来源：本站 发布时间：2026-10-11 浏览：2
1500V高压电池系统的保护器件按三层选：隔离驱动管"通断"，碳化硅肖特基二极管管"续流与防反灌"，隔离光耦管"信号与安全监测"。电池包电压向1500V攀升——2026年10月北美电池展上，多家厂商集中展示了1500V等级的电池保护方案——器件的隔离耐压与安全认证成为选型第一门槛。

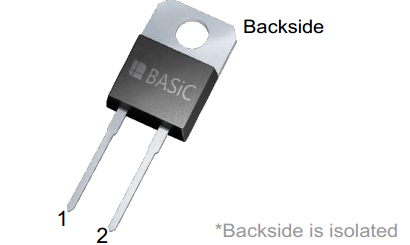

图1：碳化硅肖特基二极管分立器件（背面隔离封装）
第一层：隔离驱动——高压系统的"生死线"
隔离驱动是横跨控制侧与功率侧、兼具电气隔离和功率放大的驱动电路，是1500V电池系统里离危险最近的一环。电压等级抬升之后，驱动器的原副边隔离耐压、爬电距离（宽体封装可做到11mm量级）必须同步升级，否则一次绝缘失效就可能击穿控制电路。
选隔离驱动看四个点：隔离耐压与认证（UL等）、欠压锁定UVLO、米勒钳位防误导通、短路/过流保护响应。
核心结论：驱动选不对，功率器件再好也发挥不出来——隔离驱动是高压系统里离危险最近的一环。
第二层：碳化硅肖特基二极管——续流与防反灌
碳化硅肖特基二极管（SiC SBD）是多数载流子器件，几乎没有反向恢复电荷，开关损耗和EMI都显著优于硅快恢复二极管。在电池系统里，它干两件事：一是DC/DC变换器的续流与输出整流，二是多电池簇并联时的防反灌——阻止电压高的电池簇向电压低的电池簇倒灌电流。
1500V系统选SBD，耐压要按母线电压留足裕量，同时关注封装的隔离设计：部分SiC SBD采用背面隔离封装，散热器可以直接共地，简化了高压系统的绝缘结构。
第三层：隔离信号与安全监测——光耦与传感
功率通路之外，信号通路的隔离同样关键。1500V电池系统的漏电流检测常用光伏继电器方案，负载电压覆盖到1500V；电芯间的均衡与通信、温度传感器的信号回传，都要经过隔离器件。高速光耦支持CAN、LIN、SPI、I2C等通信协议到MBd量级，是BMS与功率单元对话的桥梁。
温度监测值得单列：NTC热敏电阻实现电芯、模组、电池包三级温度监测，是热失控预警的第一道防线，车规项目一般要求AEC-Q200认证。
核心结论：保护器件选型的第一门槛永远是隔离耐压与安全认证，而不是性能参数。
四步选型清单
- 定隔离等级：先定工作电压、爬电距离和安规认证（UL、AEC-Q200），隔离不达标，其他参数免谈。
- 定驱动能力：按功率器件的栅极电荷和米勒平台核算驱动电流，确认UVLO、米勒钳位、短路保护功能齐全。
- 定二极管参数：按母线电压选耐压等级，按续流/防反灌电流选电流等级，优先背面隔离封装简化绝缘设计。
- 做系统级验证：绝缘耐压、EMC、温度循环三项必测，并把保护动作与BMS的热失控预警做联动测试。
常见问题
问：1500V系统能用1200V器件串联代替吗？
答：技术上可行，但均压、驱动同步、故障保护都会复杂一倍，可靠性反而下降。除非成本压力极大，否则优先选1500V及以上原生耐压的器件。
问：SiC肖特基二极管和硅快恢复二极管在电池系统里怎么选？
答：看开关频率和效率要求。高频DC/DC和效率敏感场景选SiC SBD；低频、低成本的辅助电源可以继续用硅快恢复。防反灌位置因为长期承受反压，优先用SiC SBD。
问：隔离驱动需要汽车级认证吗？
答：车载电池包项目一般要求AEC-Q200等车规认证；储能电站项目更看重UL隔离认证和长期可靠性数据。按应用场景对号入座，不要为不需要的认证付费。
