充电桩单枪功率冲向480kW，充电模块为什么换碳化硅？
作者：芯火元科技 来源：本站 发布时间：2026-10-14 浏览：2
充电模块换碳化硅的根本原因是功率密度翻倍带来的损耗压力：单枪 480kW 要求单个充电模块做到 40kW 甚至 60kW，硅基 IGBT 在同样体积下开关损耗过高、散热做不下去，而碳化硅器件凭借更低的开关损耗和高频能力，让大功率充电模块在有限体积内保持高效率成为可能。

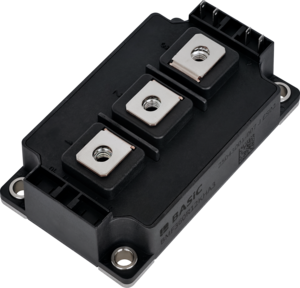

图1：半桥碳化硅功率模块（直流充电模块功率级核心器件）
单枪 480kW 落到模块上意味着什么
480kW 是整桩的指标，落到充电模块上就是三件事：单个模块功率从主流的 15~30kW 向 40~60kW 走，模块体积却不能等比放大，液冷散热几乎成为标配。模块内部前级 PFC 和后级 DC/DC 两级的损耗都堆在同一个机箱里。据公开报道，头部车企充电网络的单枪峰值功率已向 480kW 乃至 600kW 演进，模块功率密度的竞赛才刚刚开始。
功率密度翻倍后，硅基方案卡在哪
硅基 IGBT 的开关频率一般做不高，频率上不去，电感和变压器这类磁性元件就小不下来，模块体积降不下去。硬把功率做大，要么并联更多器件，要么放大散热器，体积和成本双涨。充电桩大量时间工作在部分负载，硅基方案轻载效率容易下滑，累积的电损耗会直接吃掉运营利润。
核心结论：充电模块选型的第一性原理是"损耗决定体积"——谁能把开关损耗做低，谁就能把功率密度做上去，碳化硅正好卡在这个位置上。
充电模块功率等级与器件选型对照
| 模块单体功率 | 典型拓扑组合 | 器件选型倾向 |
|---|---|---|
| 15~20kW | 图腾柱 PFC + LLC 谐振 | SiC MOSFET + 碳化硅肖特基二极管 |
| 30kW | 维也纳 PFC + 移相全桥 | 混合方案或全碳化硅模块 |
| 40~60kW | 三电平维也纳 + LLC/双有源桥 | 全碳化硅功率模块 |
功率越大，全碳化硅方案的优势越明显：40kW 以上用硅基方案，散热器和磁性元件的体积代价会迅速超过器件本身的成本差。
全碳化硅模块带来的三个工程红利
- 效率红利：开关损耗低，满载和部分负载的效率同时提升，运营阶段的电费直接下降。
- 体积红利：开关频率可以做高，磁性元件体积缩小，同样机柜能塞进更多功率。
- 散热红利：总损耗下降，液冷系统的负担减轻，长期运行的可靠性反而提升。
选型时要连器件带驱动一起看
- 先看测试条件：手册损耗数字必须连同母线电压、电流、结温、栅极电阻一起读，条件不同没有可比性。
- 驱动要跟上：高频开关对隔离驱动的延迟和抗干扰要求更高，布局不当会把器件优势吃掉。
- 散热接口要匹配：模块热阻和封装要与液冷板设计协同，器件选型和散热设计不能分开做。
问：充电模块用碳化硅，成本会比硅基方案高多少？
答：器件单价确实更高，但要看系统总账：磁性元件缩小、散热器减小、运营电费下降，40kW 以上功率等级的系统总成本往往反而更低。只对比器件单价会得出错误结论。
问：现有 30kW 硅基充电模块能直接换 SiC 器件升级吗？
答：一般不能直接替换。碳化硅的开关速度更快，对驱动回路、杂散电感和 EMI 的要求都不同，通常需要重新设计驱动和布局，按硅基电路直接代换容易出问题。
问：维也纳 PFC 里必须用碳化硅二极管吗？
答：不是必须，但收益明显。碳化硅肖特基二极管没有反向恢复损耗，在高频 PFC 里能显著降低开关损耗，是 30kW 以上充电模块最常见的升级点之一。
选型时可以同步确认的产品
武汉市芯火元科技有限公司提供碳化硅模块、碳化硅MOSFET分立器件、碳化硅肖特基二极管及隔离驱动器等功率器件，可按充电模块的功率等级和拓扑类型提供选型搭配建议。把模块功率、拓扑方案和散热条件发给武汉市芯火元科技有限公司的技术支持，可以帮你核对器件与驱动的匹配关系。车端充电的选型逻辑可参考本站《车载充电器功率密度怎么提升？紧凑型SiC模块选型要点》。产品咨询：134-1033-7175。
