车载充电器功率密度怎么提升?紧凑型SiC模块选型要点

作者:芯火元科技  来源:本站  发布时间:2026-10-09  浏览:3

车载充电器(OBC)提升功率密度的最短路径,是把分立SiC器件换成紧凑型SiC功率模块:用集成换体积,用低损耗换散热。据电子工程专辑报道的仿真测试数据,一款紧凑型SiC模块方案在11kW双向AC/DC变换级、48kHz开关频率、强制风冷条件下,做到了接近99%的半导体效率。选型的核心,是让拓扑、热设计和车规认证三者同时对齐。

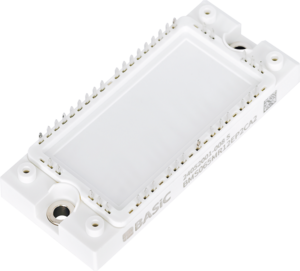

紧凑型碳化硅功率模块用于《车载充电器功率密度怎么提升?紧凑型SiC模块选型要点》配图

图1:紧凑型碳化硅功率模块

车载充电器是把交流充电桩的电能转换为直流给动力电池充电的车载部件。随着车网互动(V2G)和车车互充(V2V)的兴起,它还被要求实现双向能量流动。传统方案多采用分立器件构建,功率密度一上去就面临热管理压力大、布板复杂、绝缘风险增加三重难题,分立路线已难以兼顾紧凑化和高性能,模块化成为必然选择。

紧凑型方案的三个设计红利

第一是集成红利:全桥集成4个或6个SiC MOSFET,功率回路更短,杂散电感更小,PCB面积大幅缩小。第二是热红利:氮化铝陶瓷隔离散热焊盘与芯片,大幅降低结壳热阻,省去逐个固定热界面材料的工序。第三是开发红利:内部已实现电气隔离,无需再为单个器件设计绝缘措施,开发周期显著缩短。

核心结论:紧凑型方案把散热、绝缘、布局三个难题一次性打包解决。

选型五步法

  1. 第一步,定拓扑。确认单相/三相、单向/双向:双向OBC需支持能量回馈的桥式拓扑,按此选择4合1、6合1或Six-pack封装,混合拓扑适合低成本图腾柱PFC场合。
  2. 第二步,定电压电流等级。800V直流链路对应1200V器件平台,电流等级按最大充电功率除以最低母线电压计算,再留20%以上裕量。
  3. 第三步,算热。按最恶劣工况估算结温:总损耗乘以结到散热器的总热阻,确认最高结温低于器件上限并留有裕量。风冷还是液冷在这一步定死。
  4. 第四步,核认证。车规项目必须确认通过AQG324等汽车级可靠性标准,核查功率循环、温度循环数据是否覆盖应用条件。
  5. 第五步,算系统账。对比体积、重量、效率、开发周期、总成本:单价虽高于分立器件,但省下的散热器、磁性元件和开发时间,往往让系统总成本更低。

容易踩的三个坑

  • 一是驱动照搬IGBT经验。SiC开关速度快一个数量级,隔离、米勒钳位、短路保护都要重新设计,否则轻则EMI超标,重则桥臂直通。
  • 二是忽视外围不对称引入的不均流,整机测试时要实测验证。
  • 三是只测常温效率:车载温度范围宽,效率、温升、EMI三项必须按高低温全覆盖验证。

问:OBC用分立器件和用模块,成本到底差多少?

答:单看器件BOM,紧凑型方案通常更贵;但看系统总成本,模块化往往更优。分立方案更大的散热器、更多的绝缘材料和PCB面积,加上更长的开发周期,这些隐性成本经常超过器件本身的差价。建议按整机BOM加开发成本对比,而不只比器件单价。

问:紧凑型SiC模块的驱动有什么特殊要求?

答:三个关键词:隔离、速度、保护。驱动级隔离电压要配合800V母线;开关速度快要求驱动回路杂散电感足够小;短路保护响应要快,因为SiC的短路耐受时间比IGBT短。优先选配套验证过的驱动方案。

问:双向OBC选拓扑时要注意什么?

答:拓扑必须对称支持能量双向流动。选型时确认桥臂结构支持双向导通,体二极管或外并续流路径的反向恢复特性满足要求,驱动时序支持同步整流模式。具体拓扑对照模块厂商的应用手册选型表。
