中压固态变压器2.0来了，碳化硅模块怎么选？
作者：芯火元科技 来源：本站 发布时间：2026-10-19 浏览：2
中压固态变压器（SST）进入2.0阶段，碳化硅模块的选型逻辑也从"能不能用"变成"电压等级怎么选"：先看SST输入侧的中压等级和拓扑电平数，再按"母线电压除以电平数、乘以安全裕量"反推器件耐压；当前项目主流用1200V/1700V模块，面向更高母线电压的下一代平台正在向2.3kV/3.3kV模块演进。2026年9月英飞凌与伊顿宣布合作推进中压固态变压器2.0平台，正是这一趋势的注脚。

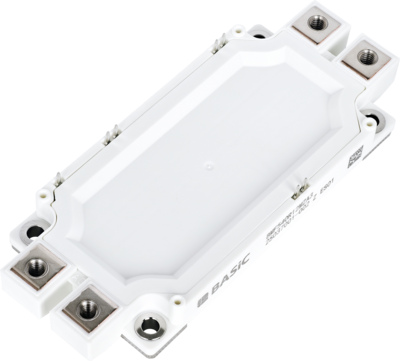

图1：大功率碳化硅功率模块（中压固态变压器功率变换单元）
核心结论：SST的器件选型本质上是"电压等级匹配游戏"——电平数越多，单器件耐压要求越低；下一代2.3kV/3.3kV碳化硅模块的价值在于用更少的串联器件实现同样的中压接入，系统更简单、长期可靠性更高。
一、2.0平台与上一代最大的不同
固态变压器是用电力电子变换替代传统工频变压器的方案：中压交流先整流成直流，再经高频隔离DC-DC变换，最后逆变成所需的交流或直流输出。2.0平台的关键词是"少环节"——以伊顿MVSST 2.0为例，它直接面向AI数据中心800VDC配电架构，减少了传统链路中的多级转换，每少一级转换，就少一份损耗和一套散热。
另一个标志是认证：该平台是业内首批获得IEC认证的中压固态变压器平台之一，意味着它从实验室样机变成了可以并网商用的产品，器件选型也从"验证可行性"转向"保证批量一致性与长期可靠性"。关于SST为什么非碳化硅不可的底层逻辑，可参考本站《固态变压器为什么要用碳化硅？中压固态变压器与AI数据中心供电趋势》。
二、电压等级选型三步法
- 第一步，看SST输入侧电压。 中压配电网常见10kV等级，整流后的直流母线电压可达十几千伏，单只器件耐压远远不够，必须靠多电平拓扑或器件串联来分压，这是选型的起点。
- 第二步，看拓扑电平数。 三电平拓扑中每只器件承受约一半母线电压，模块化多电平方案则把电压分散到大量子模块上。电平数越多，单器件耐压要求越低，但控制复杂度同步上升——这是用复杂度换器件裕量的权衡。
- 第三步，看下一代路线图。 英飞凌与伊顿已明确探索基于2.3kV和3.3kV碳化硅功率模块的下一代SST平台，串联级数更少、系统更简洁。当前项目按成熟的1200V/1700V模块设计时，建议在拓扑上为更高耐压模块预留替换裕量，避免平台被锁死。
三、为什么中压SST离不开碳化硅
SST的核心是高频隔离环节：开关频率越高，高频变压器体积越小，整机功率密度才上得去。硅IGBT在高频下开关损耗剧增、频率提不上去；碳化硅MOSFET的开关特性才能把频率推到几十千赫兹量级，让中压变压器从"房间大小"缩到"机柜大小"。中压等级的电压跨越逻辑，详见本站《10kV碳化硅MOSFET是什么？中压设备电压等级跨越解析》。
高频的代价是器件数量多、长期热应力大，模块封装的散热与功率循环寿命必须同步达标，相关分析见本站《碳化硅模块散热瓶颈怎么破？顶部散热、双面冷却与银烧结技术对比》。
问：固态变压器2.0平台主要面向哪些场景？
答：最明确的是AI数据中心800VDC配电架构，其次是新能源并网、工业中压配电等需要高效电能转换的场景。共同点是功率大、对效率和功率密度敏感，传统工频变压器加多级变换的链路损耗已经吃不消。
问：现有项目该选1200V还是等2.3kV/3.3kV模块？
答：按项目节点定。2.3kV/3.3kV目前是头部厂商的下一代平台规划方向，量产节奏以原厂发布为准；有明确交付节点的项目用成熟的1200V/1700V模块更稳妥，同时在拓扑设计上预留升级路径。
问：中压SST对碳化硅模块封装有什么特殊要求？
答：三点：绝缘耐压（中压等级下爬电距离和局部放电要求远高于低压）、功率循环寿命（长期高频运行的热应力考验）、散热设计（高功率密度下的结温控制）。三者缺一不可，否则电压等级选对了也跑不到设计寿命。
