破解碳化硅模块散热瓶颈,要从封装散热路径入手:顶部散热、双面冷却、银烧结是当前三种主流技术方向。SiC器件开关频率高、功率密度大,单位体积的发热量远超传统硅器件,封装热阻稍高一点,结温就可能冲破上限——散热不是SiC方案的附属品,而是决定其优势能否兑现的前提。

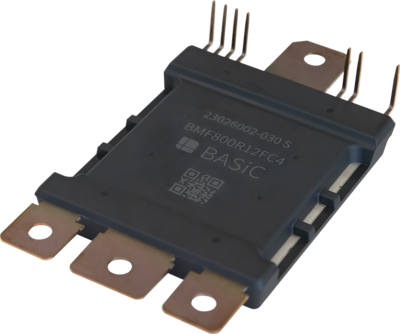

图1:碳化硅功率模块封装
碳化硅器件的开关损耗虽低,但工作频率和功率密度同步抬升,热量在更小的封装体积里集中释放。按半导体可靠性领域的通用经验法则,结温每升高10°C,器件的长期失效率大约翻一倍,这意味着散热设计直接决定模块寿命。
散热瓶颈不破,SiC的高频优势就不敢用足,这是整个行业的共识。
顶部散热封装把热量从器件顶部直接导出,而不是经过PCB。2026年9月的一个量产案例很能说明问题:麦田能源在户用储能系统中采用顶部散热的Q-DPAK封装碳化硅MOSFET后,开关损耗降低70%,系统效率做到98%以上(据21ic电子网引述厂商发布数据)。相比传统底部散热,顶部散热还让PCB布局更自由,寄生参数和杂散电感更小。
顶部散热的代价是散热结构要布置在器件上方,系统机械设计需要同步调整。
双面冷却是同时在芯片上下两面布置散热路径,热阻比单面散热显著降低,多用于车规大功率模块。银烧结则是从芯片贴合环节入手:用银颗粒在较低温度下形成高熔点的连接层,耐热性和抗功率循环能力优于传统焊料。厂商近期发布的3300V SiC模块就采用银烧结贴合技术,把沟道温度额定值做到175°C。
| 技术方向 | 散热路径 | 关键优势 | 适用场景 | 实施复杂度 |
|---|---|---|---|---|
| 顶部散热 | 热量从器件顶部导出 | PCB布局自由,寄生参数小 | 户用储能、光伏逆变器 | 中,需配合顶部散热结构 |
| 双面冷却 | 芯片上下两面同时散热 | 热阻最低,功率密度最高 | 车规主驱、大功率模块 | 高,封装与系统协同设计 |
| 银烧结贴合 | 降低芯片贴合层热阻 | 耐高温175°C,寿命长 | 高压模块、轨交、UPS | 中,依赖封装工艺 |
答:热量从器件上方导出,散热结构布置在顶部或背面,同时要兼顾电气绝缘。布局上尽量缩短功率回路以降低杂散电感,热界面材料要保证均匀受压。具体结构建议参考器件厂商的应用笔记。
答:银烧结工艺成本高于传统焊接,但它换来的是更高的结温额定值和更长的功率循环寿命。在轨交、UPS、高压储能等可靠性要求极高的场景,全生命周期的综合成本反而可能更低。
答:可以,但要重新核算热阻匹配。SiC模块的热流密度更高,原有散热器的热阻和流量可能不够,换用SiC方案时建议按新器件的热阻参数重新做散热仿真,而不是直接沿用旧设计。
