10kV碳化硅MOSFET是什么？中压设备电压等级跨越解析

作者：芯火元科技来源：本站发布时间：2026-10-11 浏览：2

10kV碳化硅MOSFET是耐压达到10000V的单管开关器件，它的商业化意味着中压电力电子第一次有了可量产的万伏级SiC开关。2026年10月，Wolfspeed宣布10kV SiC MOSFET裸芯片开始送样，为固态变压器、中压UPS、风电变流器提供了新的电压等级选择。

碳化硅MOSFET分立器件用于《10kV碳化硅MOSFET是什么？中压设备电压等级跨越解析》配图

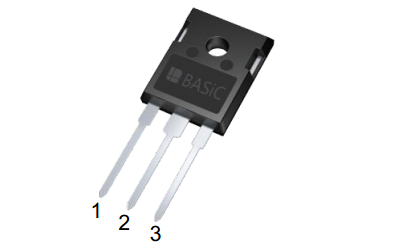

图1：碳化硅MOSFET分立器件

10kV器件的定义：从"器件串联"到"单管直挂"

10kV SiC MOSFET是指漏源击穿电压达到10000V量级的碳化硅场效应管。此前中压设备要承受数千伏母线电压，只能靠多个低压器件串联或多电平拓扑分摊电压；10kV单管的出现，让"一个器件直接承受中压母线"成为可能。

万伏级SiC器件的难点在材料端：需要数十微米厚的低缺陷外延层，对晶体生长和厚外延工艺是极限考验。据厂商披露，这是近30年在晶体生长、厚外延及高压功率器件制造上持续投入的结果。商业化送样的意义在于"能量产"，而不仅是"能做出来"。

注：母线电压按耐压留约一倍裕量的工程经验估算，具体以系统绝缘设计为准。

传统中压变流器常用三电平甚至更多电平拓扑，本质是"用电路复杂度换电压分摊"。10kV器件把单管耐压抬到万伏级后，三电平逆变器可以简化为两电平结构：功率器件数量、驱动通道、均压与保护电路同步减少。据厂商发布数据，这种简化能让整体系统成本降低约30%。

拓扑简化带来的是连锁收益：器件少了，故障点就少；驱动通道少了，控制复杂度就降了。

核心结论：中压设备的可靠性，有一半是"简单"换来的——拓扑越简单，故障点越少。

万伏级器件最受质疑的是长期可靠性，厂商给出了两组回应。第一组是TDDB（时间相关介质击穿）寿命分析：在持续20V栅极偏压下，理论运行寿命约15.8万年。

核心结论：15.8万年是加速老化模型的外推值，工程意义在于证明栅氧可靠性余量充足，而不是器件真能用15.8万年。

第二组是双极退化问题。SiC MOSFET的体二极管导通时可能引发堆垛层错扩展，导致导通压降漂移；厂商表示已通过器件设计解决，使体二极管导通模式下性能稳定。这对中压UPS、风电、固态变压器尤为关键，因为这些场景的换流过程高度依赖体二极管。

10kV SiC器件的另一重价值在频率：它能把系统工作频率从传统硅方案的约600Hz提升到10kHz以上。频率提升后，磁性器件体积大幅缩小，据厂商数据系统功率密度提升超过300%；系统转换效率约99%，与传统硅IGBT系统相比散热需求最多降低50%。

此外，该器件小于10ns的超快上升沿开辟了脉冲功率新赛道：可直接替代传统机械式火花间隙开关，彻底消除电弧，适用于地热发电、半导体等离子体刻蚀等高功率脉冲场景。

答：目前处于裸芯片送样阶段，用于客户验证与系统评估。从送样到模块量产通常还要经历可靠性验证和封装开发周期，短期内中压项目仍以3300V–6500V模块为主。

答：不会一夜替代。10kV器件先切入的是对体积和效率极度敏感、且愿意为新器件付验证成本的中压新项目；成熟量产的3300V/6500V平台在未来几年仍是主力。

答：核心是绝缘。驱动器的原副边隔离耐压、爬电距离要匹配万伏级要求，同时短路保护的响应速度要跟上SiC的开关速度，驱动与器件必须成套验证。

武汉市芯火元科技有限公司授权代理基本半导体碳化硅模块、青铜剑隔离驱动器等功率器件，可提供高压模块与驱动的配套选型支持。中压项目在器件与驱动之间做绝缘配合时，可以把母线电压、拓扑和隔离要求发给武汉市芯火元科技有限公司的技术支持复核。产品咨询：134-1033-7175。
