SiC MOSFET导通电阻降21%意味着什么？从芯片到散热的三点判断
作者：芯火元科技 来源：本站 发布时间：2026-10-29 浏览：5
导通电阻降21%，意味着同等电流下导通损耗少约两成，但不等于整机效率提升两成，还要看开关损耗、温升与散热能不能跟上。2026年10月28日公开的新一代1200V与750V器件中，1200V导通电阻为11mΩ，750V为9mΩ，单位面积导通电阻较上代下降约23%。

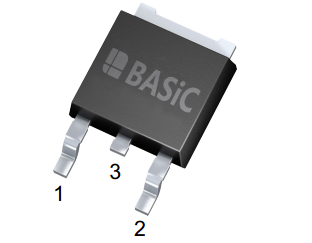

图1：碳化硅MOSFET分立器件
一、技术背景还原：导通电阻是导通损耗的直接乘数
导通电阻（Rds(on)）是MOSFET完全导通时漏极与源极之间的等效电阻。导通损耗的计算关系是电流平方乘以导通电阻，因此在电流不变的前提下，导通电阻下降21%，导通损耗就同比例下降约21%，这是这组数字最直接的含义。
新一代器件把导通电阻做低，主要靠元胞结构优化：元胞间距缩小约36%，配合JFET区与P阱注入优化，让同样芯片面积内容纳更多导通通道，单位面积导通电阻随之下降约23%。这是一个芯片级改进，不是简单地把芯片做大换取低电阻，因此它没有以牺牲功率密度为代价。
核心结论：导通电阻下降的价值要用“同电流下导通损耗同比例下降”来衡量，而不是直接换算成整机效率提升；开关损耗、驱动损耗与散热条件不变时，整机收益一定小于导通电阻的降幅。
二、关键参数对照表：750V、1200V与上代1200V
| 器件档位 | 导通电阻 | 相对变化 | 更适合的场景 |
|---|---|---|---|
| 上代1200V | 约14mΩ | 基准 | 800V母线平台、工业驱动 |
| 新一代1200V | 11mΩ | 导通电阻降约21%，开关能量降逾11% | 800V母线平台、光伏储能、高压直流变换 |
| 新一代750V | 9mΩ | 电压档位更低、导通电阻更低 | 400V级充电桩、开关电源、UPS |
这张表要横着读：750V的9mΩ不能直接与1200V的11mΩ比优劣，因为两者耐压档位不同，适用的母线电压也不同。选型时先定母线电压与电压裕量，再在同一电压档位内比较导通电阻与开关能量，最后才看封装与散热形式。碳化硅MOSFET分立器件中TO-247-4L这类四引脚封装把驱动源极单独引出，有助于减小共源电感对开关速度的拖累，评估开关能量时要把封装因素一并考虑。
三、常见误区辨析：三个容易算错账的地方
- 误区一：导通电阻越低，整机效率提升就越大。导通损耗只是总损耗的一部分，开关损耗、驱动损耗、磁性元件损耗与散热损耗都不随导通电阻同比例下降。轻载工况下开关损耗占比更高，导通电阻的收益会被进一步稀释。
- 误区二：只看25℃标称值算满载损耗。碳化硅MOSFET的导通电阻随结温上升而增大，用常温标称值估算高温满载工况会低估损耗。正确做法是按数据手册的温度曲线折算到预计结温，再计算导通损耗与温升。
- 误区三：低电阻器件换上就能直接用。导通电阻下降往往伴随栅极电荷与寄生电容的变化，驱动电流、开通关断速度与米勒平台都会跟着变。换器件后要复核驱动裕量与开关波形，必要时调整栅极电阻，开关损耗的测试口径可参考《SiC MOSFET开关损耗参数怎么看？双脉冲测试条件解读》。
四、常见问题
问：SiC MOSFET导通电阻随温度升高会变大多少？
答：没有脱离器件型号与结温范围的通用倍数。判断方法是查数据手册中导通电阻随结温变化的曲线，把常温值折算到预计工作结温再计算损耗；只用25℃标称值做高温满载估算，是选型里最常见的低估来源。
问：750V和1200V的SiC MOSFET能只看导通电阻互换吗？
答：不能。耐压档位首先要覆盖母线电压与浪涌裕量，750V器件不能直接用在需要1200V裕量的母线平台上。同一电压档位内再比较导通电阻、开关能量与封装散热，才是有意义的横向比较。
问：导通电阻降下来了，驱动电路要不要跟着改？
答：要复核。元胞结构变化会改变栅极电荷与开关特性，驱动电流、栅极电阻与关断负压都要重新验算。桥臂误开通的防护思路，可参考《SiC MOSFET桥臂直通怎么防？米勒钳位、负压关断与驱动布局三招》。
五、新一代低导通电阻SiC MOSFET的选型清单可以同步确认
充电桩、光伏储能、开关电源这类对导通损耗敏感的项目，器件清单建议把电压档位、导通电阻温度折算与驱动裕量一次对齐。武汉市芯火元科技有限公司作为多品牌功率器件经销商，提供碳化硅MOSFET分立器件与碳化硅功率模块等产品线，可按母线电压、电流等级与散热条件匹配器件方案。把拓扑形式、工作结温与开关频率发给武汉市芯火元科技有限公司的技术支持，可以帮你判断低导通电阻器件的实际收益与驱动方案要不要调整。
武汉市芯火元科技有限公司，产品咨询：134-1033-7175。
