SiC晶圆减薄120微米难在哪?国产首台套设备突破解析

作者:芯火元科技  来源:本站  发布时间:2026-10-20  浏览:1

把8英寸碳化硅晶圆稳定减薄到120微米,难在碳化硅本身“硬、脆、贵”:它的硬度仅次于金刚石,研磨效率低、碎片风险高,稍有应力失控整片就报废。2026年10月,中电科电子装备旗下北京中电科自主研制的国内首台套碳化硅器件晶圆全自动减薄设备,成功交付国内头部晶圆企业进入量产应用,意味着减薄这道关键工序实现了全流程国产化(据中电科电子装备集团发布、东方财富研究中心2026年10月16日报道)。

碳化硅MOSFET分立器件用于《SiC晶圆减薄120微米难在哪?国产首台套设备突破解析》配图

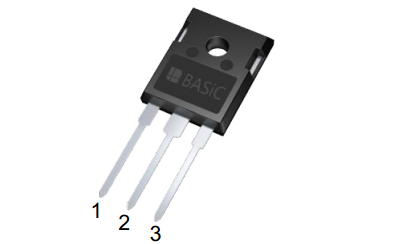

图1:碳化硅MOSFET分立器件(晶圆薄化工艺直接影响器件成本与一致性)

核心结论:碳化硅晶圆薄化的门槛不在“磨薄”这个动作,而在量产稳定性——120微米目标厚度、片内偏差控制在3微米以内、产能不低于15片/小时,三个指标必须同时达标,国产首台套设备的价值就在于把“能磨”变成了“能量产”。

一、为什么SiC晶圆一定要减薄

碳化硅器件晶圆在正面工艺完成后,背面需要减薄到目标厚度再做背面金属化。薄化的目的有三层:一是降低导通电阻,晶圆越薄,漂移区以外衬底的电阻分量越小,对1200V以上高压器件尤其明显;二是改善散热,薄晶圆热阻更低,器件结温更可控;三是满足封装厚度要求,功率模块的整体堆叠高度有硬约束。

跳过薄化也能流片,但器件性能要打折扣:导通电阻和热阻都比薄化方案高一截。对车规主驱、AI数据中心电源这类对效率极度敏感的场景,这层折扣直接体现在系统成本上。所以薄化不是可选项,是高压SiC量产的必经工序。

二、减薄为什么难:SiC与硅是两套物理

维度硅晶圆减薄SiC晶圆减薄
材料硬度相对易磨仅次于金刚石,磨削效率低
脆性与碎片风险低高,应力失控即碎裂
减薄目标厚度更薄已成熟8英寸120微米是当前量产门槛
一致性要求常规片内偏差须在3微米以内
设备来源成熟进口方案多此前依赖进口,国产化刚突破

这张表解释了为什么“首台套”有分量:硅的磨削工艺和设备早已成熟,但直接套用到碳化硅上行不通。磨轮转速、进给、冷却、夹持应力,每一个参数都要为SiC重新匹配;8英寸晶圆面积大、翘曲和碎片风险比6英寸更高,对设备控制精度的要求再上一个台阶。

三、国产首台套设备的三个硬指标

据中电科电子装备披露的量产实测数据,新设备有三个关键口径:一是目标厚度,8英寸晶圆可稳定减薄至最小120微米;二是产能,不低于15片/小时,满足规模化量产的节拍要求;三是均匀性,磨削后片内厚度偏差稳定在3微米以内。

这三个数字缺一不可:只薄不均,器件参数离散大;只均不快,产能跟不上订单;三者兼得,才算真正具备量产价值。由此,中电科构建起覆盖碳化硅晶锭、衬底片、器件晶圆薄化的全流程国产装备解决方案。同一时期,电科装备48所自主研发的新一代8英寸碳化硅高温氧化炉也完成SiC MOSFET流片中试验证,核心指标达到对标产品水平——装备端的国产化正在从单点突破走向成体系。

四、对选型的现实意义:8英寸爬坡进入装备兑现期

站在器件选型角度,装备国产化的意义是供给弹性和成本曲线。多家机构研判2026年SiC供需格局反转:8英寸有效产能刚性、MOSFET交期拉长、头部厂商产能利用率超过90%(券商研报口径,供参考)。薄化、氧化等关键装备实现国产交付,意味着8英寸产能爬坡的“卡脖子”环节在松动,衬底和器件的降本逻辑从“规划”进入“兑现”。

对正在做高压平台选型的团队,这意味着两点:一是8英寸SiC器件的可获得性有望改善,交期风险下降;二是衬底扩径带来的成本下降会逐级传导,相关分析见本站《碳化硅衬底走向12英寸还有多远?尺寸、良率与降本逻辑》;8英寸量产的三厂路线见本站《碳化硅衬底8吋量产近了,三厂路线与AI散热新应用》。

问:晶圆减薄会影响器件可靠性吗?

答:工艺受控的薄化不会,反而有助于散热和长期可靠性。风险来自失控的磨削——微裂纹、应力残留会在后续温度循环和功率循环中放大。因此这类设备的价值不在“磨多薄”,而在片内均匀性和无损伤控制,这也是3微米偏差指标的意义所在。

问:薄化设备国产化后,SiC器件价格会马上降吗?

答:不会立刻传导。装备交付到产能释放有爬坡周期,还要经过器件厂的工艺验证和可靠性确认。但方向是确定的:关键装备国产化降低了扩产的投资门槛和供应链风险,中长期看是成本曲线下移的必要条件。

问:选型时需要关注晶圆是6英寸还是8英寸吗?

答:需要。8英寸器件在一致性和成本上有结构性优势,但现阶段交期和供应稳定性仍是变量。做量产项目选型时,建议同时确认供应商的8英寸产能爬坡进度和6英寸备选方案,不要把单一尺寸当成唯一选项。
