碳化硅衬底8吋量产近了，三厂路线与AI散热新应用
作者：芯火元科技 来源：本站 发布时间：2026-10-16 浏览：2
8吋碳化硅衬底的量产节点正在逼近，而决定它何时落地的不是单点技术突破，而是几家材料商的产能与验证进度。10月13日的行业报道显示，台湾三家碳化硅材料商同步提速：盛新材料完成12吋单晶晶锭长晶并于10月15日登錄興櫃，晶成材料的嘉义8吋基板新厂已经完工，环球晶则把高热传导12吋晶圆列为研发重点。与此同时，碳化硅正在走出功率器件基材的单一角色，向AI芯片散热和先进封装延伸。

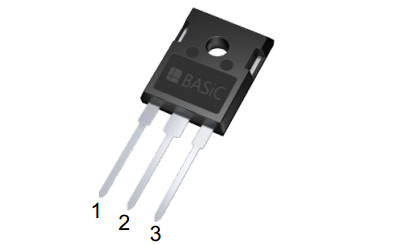

图1：碳化硅MOSFET分立器件（衬底尺寸决定单片晶圆的芯片产出）
台系三厂进展对照
| 厂商 | 最新进展 | 时间节点 | 主攻方向 |
|---|---|---|---|
| 盛新材料 | 完成12吋SiC单晶晶锭长晶；既有6吋、8吋产品 | 10月15日登錄興櫃 | 大尺寸晶圆、散热/光学材料 |
| 晶成材料 | 嘉义8吋基板新厂完工；8吋导电型小批量出货 | 2027年一季度全面量产 | 8吋衬底量产、6吋散热基板 |
| 环球晶 | 高热传导12吋晶圆列为研发重点 | 研发阶段 | 高附加值特殊材料 |
核心结论：8吋是碳化硅衬底从“能做”到“能量产”的分水岭，谁先跑通量产良率，谁就先拿到降本红利。
盛新材料在10月12日举行了興櫃前法人说明会，透露12吋材料仍处于技术开发阶段，后续将持续推进制程与应用验证。晶成材料这边，6吋散热基板已通过国内指标客户验证，只待终端客户的进一步确认。环球晶董事长则明确表态，公司在碳化硅领域优先开发高热传导系数的12吋晶圆，朝高附加值特殊材料方向发展。
为什么8英寸是关键节点
碳化硅衬底的成本逻辑很直白：晶圆尺寸越大，单片能切出的芯片越多，单位芯片分摊的长晶和加工成本就越低。从6英寸迈向8英寸，单片面积增加约78%，这是衬底降价最实在的一步。行业真正的转折点不是12吋长晶成功，而是8英寸实现稳定量产——6吋走向成熟、8吋开始放量、12吋还在验证，这正是当前三厂布局的真实写照。
对器件采购方来说，8英寸量产的意义在于：碳化硅器件的价格下行通道被打开，国产与进口器件的价差会进一步收窄，车载、光伏、储能这些对成本敏感的场景导入SiC的门槛随之降低。
碳化硅的新角色：AI散热材料
除了做功率器件的基材，碳化硅的高热导率和机械强度让它开始进入AI芯片的散热链条。随着AI GPU、HBM和高速光通讯模块的功率密度持续提高，芯片热管理成为新材料的开发方向，碳化硅有望应用于热扩散材料和特殊封装结构，为高功率芯片散热提供新的材料选项。
半绝缘型碳化硅则主要作为高频射频元件的基板，应用于基地台、卫星通讯和雷达领域。随着AI数据中心朝高压直流配电架构发展，碳化硅功率元件还有机会用于高压整流、电力转换和固态变压器设备。这意味着，衬底厂商的客户版图正在从功率器件厂扩展到AI算力产业链。
给采购和选型的两点提示
第一，跟踪8英寸量产节奏而不是12吋新闻热度：12吋长晶成功是技术里程碑，8英寸全面量产才是价格拐点，2027年一季度这个节点值得记在日历上。第二，关注材料商的下游验证：6吋散热基板通过指标客户验证这类信息，比“完成长晶”更接近真实订单，选型时可以把客户验证进度作为供应商成熟度的参考。
问：8英寸碳化硅衬底批量出货后，器件价格会降多少？
答：没有公开的统一口径，但方向是明确的：8英寸单片面积比6英寸大78%左右，芯片产出提升会直接摊薄长晶和加工成本。实际降价幅度取决于各家的良率爬坡速度，采购时可以按季度跟踪主流厂商的报价变化。
问：碳化硅做AI芯片散热，和传统散热材料比有什么优势？
答：优势是热导率高、机械强度好、热稳定性出色，适合高功率密度的封装环境。但目前仍处于客户验证和可靠度测试阶段，尚未形成规模应用，短期内是“值得跟踪的新变量”而不是“可下单的成熟方案”。
问：半绝缘型碳化硅衬底和导电型有什么区别？
答：导电型用于制造功率器件（MOSFET、二极管），是电动车、光伏储能的主力基材；半绝缘型主要做高频射频元件的基板，用于基站、卫星通讯、雷达。两者是同一材料体系下的两个产品分支，选型时按应用场景区分即可。
选型时可以同步确认的产品
