短期内还到不了:12英寸碳化硅衬底刚刚完成单晶长晶,仍处在技术开发阶段,8英寸才是接下来量产的主战场。衬底尺寸越大,单片晶圆能切出的芯片越多,器件成本下降越快,但晶体缺陷、热应力和加工难度是三道现实门槛。

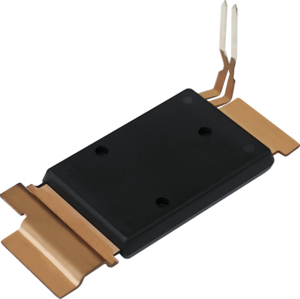

图1:碳化硅MOSFET分立器件(衬底尺寸决定单片晶圆的芯片产出)
碳化硅衬底是制造碳化硅功率器件的基片材料,器件的外延层和芯片都生长在它上面。一片晶圆能切出多少颗芯片,基本由面积决定:直径扩大一倍,晶圆面积大约变为原来的4倍,扣除边缘损耗后略低。从6英寸到8英寸,面积是原来的约1.8倍;从8英寸到12英寸,面积是原来的2.25倍。
| 衬底尺寸 | 直径 | 晶圆面积 | 相对可切芯片数(以6英寸为1) |
|---|---|---|---|
| 6英寸 | 150mm | 约17671mm² | 1 |
| 8英寸 | 200mm | 约31416mm² | 约1.8 |
| 12英寸 | 300mm | 约70686mm² | 约4 |
上表按几何面积折算,未扣除边缘和缺陷损失,实际芯片产出倍数会略低一些。但方向是确定的:衬底尺寸每上一个台阶,单片晶圆分摊到每颗芯片上的衬底成本就下降一大截。
第一道是晶体缺陷。碳化硅长晶温度超过2000℃,尺寸越大,晶体内的位错、微管缺陷越难控制,而缺陷会直接吃掉芯片良率。第二道是热应力,大尺寸晶锭在生长和冷却过程中热应力分布更复杂,开裂风险随尺寸上升。第三道是加工难度和成本:切割、研磨、抛光的设备与工艺都要重新验证,12英寸的加工良率和设备投入本身就是新课题。
产业现状也印证了这一点:盛新材料在10月12日的法人说明会上披露已完成12吋碳化硅单晶晶锭长晶,但公司同时明确表示12吋材料仍处技术开发阶段,后续还要推进制程与应用验证;环球晶则把12吋高导热碳化硅晶圆列为研发重点,走高附加值特殊材料路线。能长出来和能量产,是两回事。
相比之下,8英寸已经进入量产爬坡期。柏腾旗下晶成材料的嘉义8吋碳化硅基板新厂已完工,规划2027年第一季全面量产;8吋导电型衬底已经开始小批量出货;6吋碳化硅散热基板则通过了指标客户验证。对器件采购来说,这意味着8英寸上量之后,芯片成本还有确定的下降空间。
采购决策时可以对照下面这份清单,判断一家供应商的成本路线图是否可信:
短期内不必等12英寸,按现有6英寸、8英寸平台做设计即可,12英寸只是技术储备。需要记住的是,衬底尺寸不直接决定单颗器件的性能,耐压、导通电阻这些指标取决于外延层设计和芯片工艺,同一颗芯片在6英寸和8英寸线上做出来性能是一致的。尺寸影响的是成本和供应稳定性,大批量项目可以把"供应商8英寸产能爬坡进度"作为未来议价空间的参考指标之一。
答:目前只有单晶长晶成功的消息,离稳定量产还有制程、加工、客户验证三关要过。8英寸基板厂2027年第一季度才全面量产,12英寸的时间表只会更靠后,短期内不必等它。
答:不会直接变。衬底尺寸影响的是单片晶圆的芯片产出和成本,器件的耐压、导通电阻取决于外延层设计和芯片工艺。同一颗芯片,6英寸和8英寸线上做出来性能是一致的。
答:建议问。不是为了性能,而是为了判断成本和供应:8英寸产能爬坡顺利的供应商,未来两年的价格和交期更有保障,大批量采购时可以把这条写进长约谈判。
