碳化硅功率模块凭什么替代IGBT？宽禁带材料、十倍击穿场强与低损耗解析
作者：芯火元科技 来源：本站 发布时间：2026-10-08 浏览：4
在功率半导体领域，硅材料统治了数十年。但随着新能源汽车800V高压平台、光伏储能大功率化的推进，传统硅基IGBT逐渐触及物理极限。碳化硅（SiC）作为第三代半导体的代表，正以“宽禁带”这一核心优势，重新定义功率模块的性能边界。
所谓“宽禁带”，指的是材料的禁带宽度。碳化硅的禁带宽度约为硅的三倍，其临界击穿场强更是达到硅的近十倍。这意味着在相同耐压下，SiC器件的漂移区可以做得更薄、掺杂浓度更高——同样耐受1200V电压，SiC器件所需的漂移区厚度仅为硅器件的十分之一左右。直接结果是：导通电阻大幅下降，开关损耗显著降低。同时，碳化硅的热导率约为硅的三倍，电子饱和漂移速度更快，这些材料层面的先天优势，共同决定了SiC器件“高压、高频、高温”的三高特性。

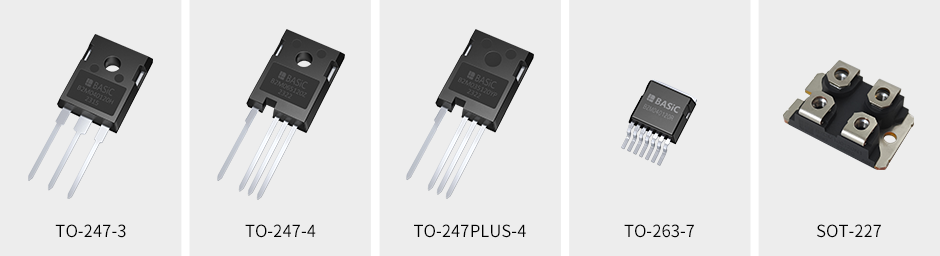

从器件结构看，主流SiC功率模块的核心是SiC MOSFET。早期产品多采用平面栅结构，工艺相对成熟；而沟槽栅结构通过将沟道转移到垂直方向，进一步缩小元胞尺寸、降低比导通电阻，成为新一代产品的主流路线。此外，反并联的SiC肖特基二极管（SBD）几乎没有反向恢复电荷，彻底消除了硅快恢复二极管的反向恢复损耗，这是SiC模块在高频应用中效率优势的重要来源。
一个完整的功率模块，远不止几颗芯片。它通常包括：SiC MOSFET芯片与SBD芯片、覆铜陶瓷基板（DBC/AMB）、键合线或铜排互连、散热底板以及塑封外壳。芯片决定电气性能，而基板、互连与封装则决定热性能和可靠性——在SiC开关速度极快的情况下，封装引入的杂散电感会直接转化为电压尖峰，因此低杂感封装设计与芯片同等重要。
理解SiC模块，不能只看单一参数。它是材料、器件、封装三者协同的结果：材料提供物理上限，器件结构挖掘材料潜力，封装则决定这些潜力能在系统中兑现多少。这也解释了为什么SiC模块的技术竞争，同时发生在衬底、外延、芯片设计与模块封装四个维度。
随着8英寸衬底量产推进与器件结构持续优化，SiC模块的性能仍在快速爬升。对于工程师而言，吃透其技术原理，是用好这一代功率器件的第一步。
