混合SiC模块怎么工作？SiC MOSFET与IGBT混搭的原理与时序
作者：芯火元科技 来源：本站 发布时间：2026-10-15 浏览：1
混合SiC模块的工作原理，是让SiC MOSFET在开关瞬间先导通、后关断，承担全部的开关损耗，而硅IGBT在稳态导通阶段分担大电流——高频的活儿交给SiC，大电流的活儿交给硅。一句话：开关损耗按SiC算，导通成本按硅算，两块长板拼出一块接近全SiC效率、成本却低一截的方案。

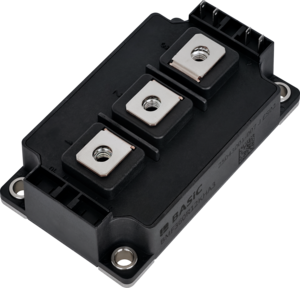

图1：半桥碳化硅功率模块（示意）
为什么要把两种器件“混搭”
纯SiC方案效率最高，但大电流SiC芯片成本高；纯硅IGBT方案便宜，但拖尾电流导致开关损耗大、频率上不去。混合方案的出发点很务实：开关损耗集中在开关瞬间，导通损耗集中在稳态阶段——只要让SiC器件覆盖开关瞬间、让硅器件覆盖稳态导通，就能用少量的SiC芯片换走大部分开关损耗。英飞凌的EasyPACK 2B混合模块就是典型代表，把CoolSiC MOSFET和TRENCHSTOP IGBT7放在同一封装里，专为储能和1500V光伏等大功率场景设计。
三种主流的混搭形态
| 混搭形态 | 组合方式 | 核心收益 | 典型应用 |
|---|---|---|---|
| 混合开关并联 | SiC MOSFET与IGBT并联 | 开关损耗降、成本可控 | 牵引逆变、储能变流 |
| 混合拓扑 | 三电平ANPC等拓扑中分工 | 损耗均衡分布、效率超99% | 1500V光伏、储能PCS |
| 混合二极管 | SiC肖特基二极管+硅IGBT | 消除反向恢复损耗 | 入门级升级、老拓扑改造 |
混合开关并联是最常见的形态：SiC MOSFET先开通，IGBT随后开通分担电流；关断时IGBT先关，SiC最后关断承担电压应力。也有研究方案把电流按3:1分配给IGBT和SiC，让每种器件工作在自己最舒服的区间。
核心结论：混合方案的精髓不在“混”而在“分”——按开关瞬间和稳态阶段分工，SiC的用量可以很少，效率的收益却可以很大。
驱动时序是混合方案的灵魂
两种器件混用，驱动时序错一点都不行。基本原则是：开通时SiC先行，关断时SiC殿后。开通瞬间SiC MOSFET先导通建立电流通道，IGBT延后几十纳秒再开通，这样开关损耗几乎全部落在SiC上；关断时IGBT先关断，电流自然换流到SiC支路，最后由SiC承担关断损耗和电压尖峰。这个时序配合需要纳秒级的延迟控制，驱动电路要为两种器件分别设计延时参数。驱动布局的讲究可参考本站SiC MOSFET桥臂直通怎么防？米勒钳位、负压关断与驱动布局三招。
混合方案选型的三个注意点
- 一是电流分配比例：SiC承担的电流比例越高，效率越接近全SiC，但成本也越高，要按效率目标反推配比；
- 二是杂散电感：SiC开关速度快，模块内部的换流回路必须做低电感设计，否则电压尖峰会吃掉效率收益；
- 三是热设计：两种芯片的损耗分布不同，散热路径要按各自的热点分别核算，不能按平均功率一笔算。
问：混合SiC能直接替代原来的纯IGBT模块吗？
答：封装兼容的情况下电气上可以代换，但驱动时序必须重新设计。直接沿用IGBT的驱动参数，SiC和IGBT的开关配合会乱，轻则效率上不去，重则出现电流不均。建议按混合模块的应用笔记重做驱动验证。
问：混合方案和纯SiC方案，长期可靠性差多少？
答：混合模块内部是两种成熟芯片，可靠性主要取决于封装和热设计，不在于“混”本身。选型时看模块的功率循环能力、结温裕量和厂商的可靠性数据，和纯SiC模块的评估维度一样。
问：小功率场景适合用混合SiC吗？
答：不太适合。混合方案的价值在于大电流下“省SiC芯片”，小功率场景SiC分立器件本身就不贵，直接用全SiC更简单。混合模块的主场是几十千瓦以上的变流器、逆变器。
选型时可以同步确认的产品
武汉市芯火元科技有限公司提供碳化硅功率模块、碳化硅MOSFET及隔离驱动方案，可按变流器功率等级和拓扑类型，提供混合方案与全SiC方案的选型对比建议。把目标效率、开关频率和成本预算发给武汉市芯火元科技有限公司的技术支持，可以帮你核算混合配比与驱动时序要求。混合方案在大型储能中的价值测算可参考本站公用事业级储能为什么用混合SiC模块？0.4%效率提升的价值逻辑。产品咨询：134-1033-7175。
