公用事业级储能为什么用混合SiC模块？0.4%效率提升的价值逻辑
作者：芯火元科技 来源：本站 发布时间：2026-10-15 浏览：2
公用事业级储能之所以用混合SiC模块，是因为在上百兆瓦的规模下，逆变器效率每提升0.4个百分点，一年多送出的电量都以百万度计——这笔账足以覆盖器件升级的成本。混合方案让SiC MOSFET承担高频开关损耗，硅IGBT承担大电流导通，用更低的器件成本拿到接近全SiC的效率，对大型储能电站是最划算的“中间路线”。

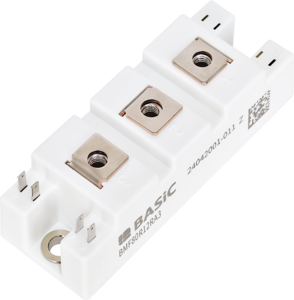

图1：高压半桥碳化硅功率模块（示意）
混合SiC模块到底“混”的是什么
混合SiC是一种让不同材料器件按工况分工的方案：同一功率模块或拓扑中，SiC MOSFET负责高频开关动作，硅IGBT负责低频大电流导通。定义清楚一点：混合SiC不是两种器件的简单拼盘，而是让开关损耗交给SiC、导通成本交给硅的协同设计。硅IGBT的拖尾电流在低频导通时影响有限，SiC的高频优势又没有被浪费，两块长板都用上了。
0.4%的效率提升到底值多少钱
2026年10月，安森美发布了与阳光电源合作的公用事业级储能案例：阳光电源PowerTitan 3.0平台采用其EliteSiC混合功率模块后，逆变器级效率比上一代平台提升0.4%，峰值效率超过99.3%，单个电源转换单元功率做到450kW。按厂商发布的测算口径，一座100MW电池储能设施，一年可多输送475MWh电量——约47.5万度电。储能电站按20年以上寿命运营，这0.4%乘以时间就是持续的增量收益。
核心结论：对公用事业级储能，效率小数点后的数字乘以兆瓦级规模和20年寿命，都会变成真金白银——这就是混合方案被大型电站接受的第一性原理。
全SiC、混合SiC、全硅：三条路线对照
| 对比维度 | 全SiC方案 | 混合SiC方案 | 全硅IGBT方案 |
|---|---|---|---|
| 开关损耗 | 最低 | 接近全SiC | 最高，有拖尾电流 |
| 器件成本 | 最高 | 居中 | 最低 |
| 功率密度 | 最高 | 较高 | 最低 |
| 驱动复杂度 | 统一器件，相对简单 | 需配合两种器件时序 | 成熟简单 |
| 适合场景 | 效率极致、高频 | 大型储能、光伏等大功率 | 成本敏感、低频 |
储能变流器选混合方案的三个判断点
- 一是看功率等级：单机几百千瓦以上、采用三电平拓扑的储能变流器，混合方案的效率收益最明显，小功率场景用全硅或全SiC分立器件更灵活；
- 二是看运行工况：长期高负载率、频繁充放的电站，效率提升带来的电量收益大，混合的账最好算；
- 三是看供应链：混合模块把SiC芯片用量降下来，对SiC供应波动的敏感度更低，大规模部署时供货更有保障。
问：混合SiC模块和全SiC模块的效率差距有多大？
答：差距取决于拓扑和工作点，通常在零点几个百分点的量级。上述100MW储能案例中，混合方案相对上一代硅基平台提升0.4%，而全SiC相对混合一般只有更小的边际提升。对大多数大电站，混合路线的“效率/成本比”反而更高。
问：户用储能有必要用混合SiC吗？
答：一般没必要。户用储能单机功率小，对成本更敏感，混合方案的价值主要体现在大功率、高功率密度的公用事业级场景。小功率场景的选型逻辑可参考本站户用储能逆变器效率怎么突破98%？碳化硅器件选型的三个关键。
问：混合模块的驱动设计比纯SiC难在哪？
答：难在两种器件的开关特性不同，需要配合开通关断时序，避免SiC和IGBT的电流分配失衡。具体时序逻辑可参考本站混合SiC模块怎么工作？SiC MOSFET与IGBT混搭的原理与时序。
