户用储能逆变器效率怎么突破98%？碳化硅器件选型的三个关键
作者：芯火元科技 来源：本站 发布时间：2026-10-09 浏览：3
户用储能逆变器效率突破98%的关键，是把开关损耗在总损耗中的占比压下来，而碳化硅MOSFET正是为此而生的器件。2026年9月，麦田能源采用英飞凌第二代CoolSiC MOSFET的户用储能系统，做到了光伏逆变器最高并网效率98.78%、电池充放电最高效率98.47%（据21ic电子网2026年9月报道），还在第三方评测中拿下系统性能指数的历史最高纪录。这个案例把选型逻辑说得很透：电压等级、开关损耗、封装散热，三个关键点决定了SiC方案能不能把效率真正兑现。

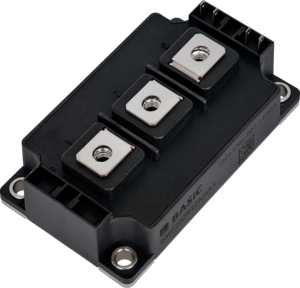

图1：半桥碳化硅功率模块
混合逆变器是同时管理光伏发电、电池储能和电网交互的电力电子装置。它一天在多种模式间频繁切换，总损耗里开关损耗是大头：频率越高、母线电压越高，传统硅IGBT的效率天花板越明显。这正是碳化硅器件最能发挥优势的战场。
先对齐电压等级与拓扑
选型的第一步不是挑器件型号，而是确认直流母线电压和电路拓扑，再定器件耐压等级。户用储能主流采用1200V器件平台，对应800V量级的直流母线，留足电压裕量应对电网波动和开关尖峰。拓扑上这类设备常用两电平或三电平结构，器件的高频特性让三电平拓扑的控制复杂度换来更低的滤波器成本。电压等级定错了，后面一切优化都是空中楼阁。
开关损耗决定效率上限
效率数字不会说谎。上述案例中，采用顶部散热Q-DPAK封装的1200V第二代器件后，开关损耗降低了70%（据21ic电子网引述厂商发布数据），系统才把并网效率推高到98.78%。碳化硅MOSFET没有IGBT的拖尾电流，开关频率可以从十几kHz提升到几十kHz，磁性元件和滤波器体积同步缩小。
核心结论：开关损耗每降低一分，效率上限就抬高一分，这是SiC方案最硬的底气。
封装散热决定长期可靠性
效率是测出来的，可靠性是熬出来的。顶部散热封装把热量从器件顶部直接导出，相比传统底部散热方案，PCB布局更自由，寄生参数和杂散电感更小。户用储能设备装在用户家里，长期温升、十年以上的寿命要求，每一项都比实验室苛刻。选型时要把封装热阻、功率循环能力、是否支持自动化组装一并评估，效率优势只有落到可靠的封装上，才算真正交付。
SiC MOSFET与Si IGBT在户用储能中的对比
| 对比维度 | SiC MOSFET | Si IGBT |
|---|---|---|
| 开关损耗 | 低，无拖尾电流，适合高频 | 高，拖尾电流限制开关速度 |
| 系统效率 | 可做到98%以上（有量产案例） | 受开关损耗制约，天花板更低 |
| 开关频率 | 可达几十kHz | 一般在十几kHz量级 |
| 磁性元件体积 | 频率高，体积小 | 频率低，体积大 |
| 散热需求 | 损耗低，散热器可小型化 | 损耗高，需更大散热设计 |
| 器件成本 | 单价较高 | 单价较低 |
问：户用储能逆变器一定要用碳化硅吗？小功率用IGBT行不行？
答：看效率目标和成本约束。定位高端高效率、追求第三方评测排名，SiC几乎是必选项；入门级小功率、对成本极度敏感，IGBT仍有生存空间。两种路线的权衡可参考SiC MOSFET与IGBT模块选型全对比。
问：1200V SiC MOSFET能直接替换原设计中的IGBT吗？
答：不能直接替换。SiC开关速度更快，对驱动电路、母排杂散电感、EMI设计都提出新要求，直接替换可能出现电压尖峰超标或振铃。正确做法是按SiC特性重新设计驱动和布局，并做双脉冲测试验证开关波形。
问：顶部散热封装对PCB设计有什么特殊要求？
答：热量从器件上方导出，散热结构要布置在顶部或背面，同时兼顾电气绝缘。布局上尽量缩短功率回路以降低杂散电感，散热路径上保证热界面材料均匀受压。具体结构建议参考器件厂商的应用笔记。
选型时可以同步确认的产品
户用储能选型，器件与驱动要配套看。武汉市芯火元科技有限公司代理碳化硅MOSFET分立器件与工业级碳化硅功率模块，覆盖1200V主流电压平台，可提供器件选型与驱动方案配套支持。把母线电压、拓扑结构、目标效率和散热条件发给武汉市芯火元科技有限公司的技术支持，可帮你评估SiC方案的效率收益与成本边界。产品咨询：134-1033-7175。
