250千瓦怎么装进口袋？嵌入式PCB功率模块的功率密度逻辑
作者：芯火元科技 来源：本站 发布时间：2026-10-20 浏览：1
4颗25平方毫米的碳化硅MOS芯片并联，在850伏电池电压、10千赫兹开关频率下输出500安交流电流——相当于250千瓦电驱动功率，而整个功率单元只有扑克牌大小。这是长飞先进在2026年10月15日湾芯展技术发布会上展示的DeepXE™嵌入式功率模块首发产品DXE-4（据芯师爷2026年10月19日报道）。把250千瓦装进口袋，靠的不是某一颗芯片参数的突破，而是把芯片、封装、PCB叠构和散热当成一个整体重新设计。

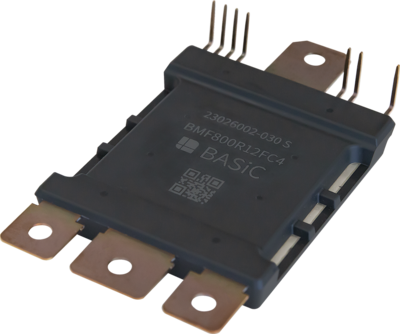

图1：碳化硅功率模块封装（嵌入式PCB把芯片埋入多层板内）
核心结论：嵌入式功率模块的功率密度逻辑是“把封装做进电路板”——芯片直接埋入多层PCB，省掉传统框架和键合线，杂散电感降75%、面积重量各降50%，功率密度提升的本质是互联路径的物理缩短。
一、功率密度卡在哪：传统封装的三个天花板
传统功率模块走框架灌封或转模塑封路线：芯片贴在DBC/AMB基板上，用键合线做电气互联，再灌封或塑封成型。这条路线成熟可靠，但功率密度逼近天花板：一是键合线和端子占用面积，电流路径长，杂散电感降不下去；二是框架开模和灌封设备投资重，客制化要重复开模；三是散热路径固定，热阻优化空间有限。
电驱动对功率密度的要求还在加码：十年前用分立器件做到A4纸大小，去年同行用嵌入式做到手机大小，今年压到扑克牌。每一代缩小，靠的都是封装形态的换代，而不是芯片参数的线性优化。
二、嵌入式封装做了什么：三条技术路线对比
| 封装路线 | 结构特点 | 优势 | 挑战 |
|---|---|---|---|
| 框架灌封（如E²Dmini） | 芯片贴基板+键合线+灌封 | 成熟、兼容HPD mini | 杂散电感、面积难再压缩 |
| 转模塑封DCM（如E²DM） | 框架+模塑封、铜夹互联 | 电流大（750A）、高结温设计 | 设备投资重、灵活性有限 |
| 嵌入式PCB（DeepXE™） | 芯片埋入PCB层间 | 面积重量降50%、杂散电感降75% | 叠构设计与界面工艺门槛高 |
嵌入式封装的核心动作，是把芯片直接嵌进PCB层间，芯片互联和对外电气端子都在PCB内部完成，主要制造环节转移到成熟的PCB供应链：客制化无需重复开模，材料和工艺可复用，产线改造的投资量级小得多。
三、无包腔路线：长飞先进的路线选择
嵌入式内部也有路线分歧：海外巨头多用1.27毫米铜块作框架，芯片焊在铜块上表面再做包腔容纳；也有厂商走塑封与PCB复合。长飞先进选择了Cavity-Free无包腔路线：用最常见的氮化硅AMB陶瓷基板作框架，芯片直接烧结到AMB上表面，取消特殊凹槽。
这条路线分三步实现：先解决芯片上表面铜金属化（镀铜与DTS两种工艺自主可控）；再选定氮化硅AMB陶瓷基板；在扑克牌面积内，在芯片与芯片、相与相、上管与下管强热耦合下，构建低热阻多层PCB结构，叠加电热磁多物理场约束做芯片排布与功率路径3D构形。官方称经过数十种排布的分析验证才最终定型。
换代级对比数据（发布会披露口径）：较传统封装，面积与重量各降50%，相同碳化硅用量下电流密度提升33%，结壳热阻降15%，杂散电感降75%。DXE-4具体指标：母线850伏、持续250安、峰值不低于500安、杂散电感仅0.9纳亨、冷板90×70毫米、嵌入式PCB 88×57毫米、含冷板重量不超270克、结壳热阻0.1156 K/W、绝缘耐压4200伏（直流与交流）、整体开关损耗降20%以上。可靠性摸底已完成1000次温度循环，秒级功率循环首次超过20万次。
四、选型启示：看功率密度，更要看验证闭环
扑克牌模块给选型的启示有三层。第一，功率密度的竞争已从芯片参数转向“芯片+封装+PCB+散热”的协同设计，选模块时要把杂散电感、结壳热阻、重量体积当成和电流电压同等重要的指标。第二，路线分歧期不要只看样机数据，长飞先进给出的时间表是2027年上半年完成完整可靠性测试、一致性稳定性提升和工业化验证全链路闭环——新封装路线的选型决策，要跟着验证里程碑走。第三，嵌入式技术的路线图已指向SST与AIDC的800伏转48伏电源，车规主驱验证过的功率密度方法论正在向算力基础设施外溢，相关趋势见本站《嵌入式PCB功率模块是什么？AI电源封装的新形态》；电驱逆变器功率密度做到85kW/L的另一条路径是双面散热，见本站《电驱逆变器功率密度怎么做到85kW/L？双面散热SiC模块拆解》。
问：嵌入式功率模块现在能量产上车吗？
答：还在验证阶段。长飞先进披露已与汽车终端具备导入条件的客户启动量产开发，完整可靠性闭环计划2027年上半年完成。当前选型可把它列为下一代技术路线跟踪，量产项目仍以成熟封装路线为主。
问：杂散电感0.9纳亨对实际应用意味着什么？
答：意味着开关速度可以推得更高而不引起危险的电压尖峰。SiC开关速度快，杂散电感稍大就会在关断时产生高过冲；0.9纳亨的量级让模块能充分发挥SiC的高频优势，这是整体开关损耗下降20%以上的前提。
问：选功率模块时，功率密度和可靠性怎么权衡？
答：看应用场景的约束谁更硬。乘用车电驱对体积重量敏感，功率密度权重高；商用车、工程机械对寿命和振动要求苛刻，可靠性验证数据权重更高。无论哪种，都要向供应商要温度循环、功率循环的实测数据，而不是只看样机峰值指标。
