嵌入式PCB功率模块是什么？AI电源封装的新形态
作者：芯火元科技 来源：本站 发布时间：2026-10-17 浏览：1
嵌入式PCB功率模块是把功率芯片埋进PCB多层结构、让芯片电极通过激光微孔与铜层直连的封装形态，它靠最短的功率回路把寄生电感降下来，专为高频高效的AI电源而生。2026湾芯展上，长飞先进面向车规主驱市场发布了高性能SiC MOSFET系列芯片及DeepXE嵌入式PCB功率模块，同时针对AI数据中心领域推出了基于成熟量产芯片PG4E的单管系列及EZ2C/3C特色模块家族。

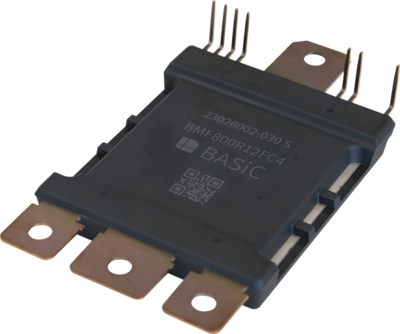

图1：碳化硅功率模块封装（嵌入式PCB是封装寄生优化的新方向）
嵌入式PCB功率模块，顾名思义，是把功率芯片“埋”进PCB的多层结构里，而不是像传统模块那样把芯片贴在DBC陶瓷基板上再用键合线连接。芯片被层压在PCB内部，芯片电极通过PCB的激光微孔直接与铜层相连。这种结构带来的核心变化只有一个词：距离变短了。
核心结论：嵌入式PCB功率模块的本质，是用PCB层压工艺替代键合线和部分基板结构，把功率回路的物理距离做到最短；距离变短意味着寄生电感和寄生电阻同步下降，这正是SiC器件跑高频、低损耗最需要的那块拼图。
一、为什么SiC特别需要“短距离”封装
SiC MOSFET的开关速度比硅IGBT快一个数量级，开关边沿的di/dt极大。按照电路基本规律，寄生电感上的电压尖峰等于L乘以di/dt——di/dt越大，同样的寄生电感造成的电压尖峰越高，开关损耗和EMI也越大。
传统模块里，芯片到端子的电流要走键合线、走DBC铜层、再走端子，这条路径上的寄生电感是实打实的。嵌入式PCB把芯片埋进板子内部，功率回路的长度可以从厘米级压缩到毫米级，寄生电感随之大幅下降。对AI数据中心电源这种开关频率不断往上走的应用，封装寄生已经成为限制效率提升的瓶颈之一，芯片本身再好，封装拖后腿也白搭。
二、嵌入式封装与传统封装的取舍
| 对比项 | 嵌入式PCB模块 | 传统DBC/键合线模块 |
|---|---|---|
| 寄生电感 | 回路短，寄生小 | 键合线+铜层路径长 |
| 散热路径 | 依赖PCB铜层和外部散热 | DBC陶瓷基板直接散热 |
| 集成度 | 易与驱动、采样集成在一块板 | 功率与控制通常分离 |
| 工艺成熟度 | 新兴，供应链在建设中 | 几十年量产验证 |
| 适用场景 | AI电源、车载DC-DC等高频场景 | 轨交、高压储能等大功率场景 |
这个表说明嵌入式封装不是“全面替代”，而是“场景分化”：大功率、高电压、强散热需求的场景，传统DBC模块的地位依然稳固；而AI服务器电源、车载DC-DC这类功率适中、频率高、对体积敏感的场景，嵌入式PCB的优势开始显现。长飞先进同时推车规主驱芯片和AI数据中心模块家族，恰恰说明它在两个方向都押了注。
三、选型时要问的三个问题
- 开关频率目标是多少？ 如果设计频率在100kHz以下，传统模块的寄生电感通常不是主要矛盾；如果往几百kHz走，封装寄生成为必须评估的项，嵌入式方案值得纳入对比。
- 散热方案能不能跟上？ 嵌入式模块的散热依赖PCB设计和外部冷板，没有DBC陶瓷基板那样的天然散热面。散热设计能力弱的团队，选嵌入式要谨慎。
- 供应链成熟度够不够？ 这是新兴封装最大的现实问题：能量产的供应商少，第二货源难找。关键项目选型前，一定要确认供应商的量产交付记录和产能规划。
模块散热技术的完整对比，可参考本站碳化硅模块散热瓶颈怎么破？顶部散热、双面冷却与银烧结技术对比。
问：嵌入式PCB模块能用在800V高压平台吗？
答：取决于绝缘设计和供应商的验证等级。PCB材料的绝缘性能和爬电距离设计是关键，目前嵌入式方案更多集中在中低压高频场景。高压平台选型时要重点看厂家的绝缘测试报告和车规认证进度。
问：嵌入式封装会不会影响维修？
答：会。芯片埋进PCB后，单颗芯片的更换几乎不可能，维修单位变成整块模块。这和压接针模块“可拔换”的逻辑正好相反——嵌入式追求的是极致集成和性能，代价是放弃了可维修性。
问：AI数据中心电源为什么青睐这种封装？
答：AI服务器电源板空间极度受限，功率密度要求持续走高，同时开关频率提升需要低寄生封装配合。嵌入式PCB把功率级、驱动甚至部分磁性元件集成在一块板上，正好对上“小体积+高频+高效”的三重要求。
