电驱逆变器功率密度怎么做到85kW/L？双面散热SiC模块拆解
作者：芯火元科技 来源：本站 发布时间：2026-10-16 浏览：1
电驱逆变器的功率密度要翻倍，光靠换碳化硅芯片不够，答案藏在“大芯片+双面散热+新型绝缘材料”的组合设计里。日本电装最新披露的第4代逆变器方案给出了一个完整样本：PowerCard模块改用水平放置的双面散热布局，逆变器功率密度比上一代提高70%，达到85kW/L。与此同时，名古屋大学联合三菱电机、罗姆等机构研发的“羽毛”逆变器，把800V/230kW做到了更小更薄。两款设计，指向同一个方向。

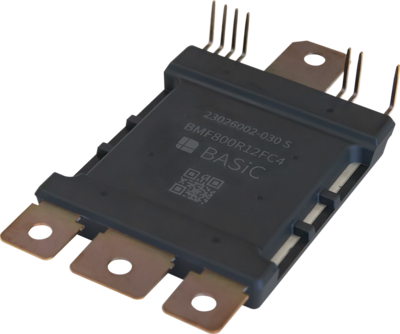

图1：碳化硅功率模块封装（双面散热结构示意）
电装PowerCard：从垂直堆叠到水平双面散热
电装的PowerCard双面水冷塑封模块在业内已不陌生。所谓PowerCard，是电装开发的双面水冷塑封功率模块产品形态。这次披露的新亮点是布局方式的改变。上一代逆变器把多个PowerCard并排堆叠、垂直排列做双面冷却，这种结构下逆变器的高度很难压下来。新一代方案改成类似HPD模块的水平放置双面水冷，模块平铺、两面同时走水冷，逆变器得以做得更薄更小，布局灵活性也明显提高。
核心结论：功率密度的提升首先是结构问题——同样的芯片，散热路径设计决定了逆变器能做多薄。
大芯片是关键：104平方毫米单芯片740A
电装新一代逆变器的SiC MOSFET用了104平方毫米的大尺寸芯片，单芯片出流能力达到740A，而行业常规的5×5平方毫米芯片出流能力一般在280A以下。大芯片的意义很实在：传统硅基IGBT需要两颗芯片并联才能实现大电流，而电装的新方案只需一颗SiC芯片，单芯片方式减少了并联带来的不均流和振荡隐患，逆变器和模块的设计都被简化了。
直接结果是：每个电源控制单元（PCU）所需的PowerCard模块数量从16个减少到11个，PCU尺寸随之缩小。大芯片通常受限于碳化硅衬底的缺陷密度，电装采用重复A面生长法（RAF），即使芯片尺寸做到10.2毫米见方，也实现了量产级别的良率。
芯片本身也有升级：电装第三代沟槽栅器件在垂直于沟槽的深p1区之外，增加了平行于沟槽方向的深p2区，以晶格图案形成深p区并覆盖整个沟槽底部，显著降低电场强度。深p区可以做得更浅（比第二代浅0.8微米），深p区之间的JFET电阻随之降低，导通电阻下降；晶格结构还显著降低了栅漏电容和电荷，开关过程中的电压变化率可以做得更高，开关损耗进一步降低。深p2区采用自对准工艺形成，其他扩散层用室温离子注入工艺，制造成本也得到控制。
绝缘材料的突破：树脂基板替代陶瓷
电装新一代PowerCard的另一个亮点在绝缘材料。合作伙伴住友开发的散热绝缘片，采用高散热树脂和氮化硼填料取向控制技术，做成的树脂绝缘基板实现了与氮化硅AMB陶瓷基板相当的低热阻，同时耐150°C以上温度连续运行，抗翘曲性能优于陶瓷基板，还简化了贴装工艺、提高了良率。
这对模块选型是个信号：绝缘基板正在从“只能用陶瓷”走向“树脂方案可用”，意味着模块的成本和重量都有下探空间。
两款设计的对照
| 对比项 | 电装第4代逆变器 | “羽毛”逆变器 |
|---|---|---|
| 核心思路 | 大芯片+水平双面散热 | 超薄超轻化设计 |
| 关键数据 | 功率密度85kW/L，比上代提高70% | 800V/230kW，体积厚度大幅缩小 |
| 器件方案 | 104平方毫米SiC MOSFET，单芯片740A | 12个小模块共24颗开关器件 |
| 参照系 | 上一代PCU需16个模块，新方案11个 | 特斯拉同级逆变器用24个模块48颗器件 |
| 绝缘/冷却 | 树脂绝缘基板替代陶瓷 | PPS树脂冷却壳体+超微细冷却翅片 |
| 特色 | 第三代沟槽栅深p晶格结构 | Si IGBT与SiC芯片同封装，世界首创 |
“羽毛”逆变器由8家日本公司合作开发：三菱电机负责Si IGBT芯片，罗姆负责SiC芯片，AOI电子负责功率模块封装，成功把Si IGBT和SiC功率芯片封在同一个模块里；大丰工业负责超微细冷却翅片，东丽负责PPS树脂冷却器壳体和高热传导绝缘黏合片，尼吉康负责耐高温薄膜电容器，松下开发了把噪声转换为热量的新概念噪声滤波器。
对功率模块选型的启示
第一，看模块封装的散热结构：双面冷却正在从高端选项变成主流方向，选型时优先确认模块的散热路径是单面还是双面。第二，看芯片尺寸与并联方式：大芯片单颗方案在均流和可靠性上有天然优势，模块参数表上“并联芯片数量”是个值得细看的指标。第三，看绝缘基板路线：树脂绝缘基板的成熟意味着同等性能下更低的成本和重量，报价对比时要把基板方案纳入考量。双面冷却的技术原理可参考本站《碳化硅模块散热瓶颈怎么破？顶部散热、双面冷却与银烧结技术对比》。
问：双面冷却模块比单面散热好在哪？
答：两面同时散热，热阻更低，同样的芯片可以输出更大电流，或者同样的功率用更小的体积。对电驱这种空间受限的场景，双面冷却是提升功率密度的关键手段。
问：大芯片方案会不会有良率问题？
答：这是大芯片最大的门槛——芯片面积越大，衬底缺陷命中的概率越高。电装用重复A面生长法把10.2毫米见方的芯片做到了量产良率，说明衬底质量是关键。选型时可以关注芯片供应商的衬底来源和良率数据。
问：Si IGBT和SiC混装在一个模块里有什么好处？
答：“羽毛”逆变器的混装方案是成本与性能的折中：SiC负责高频开关降低损耗，Si IGBT承担部分电流降低成本。对价格敏感但又想提升效率的车型，这种混合方案是个现实选择。混合模块的工作原理可参考本站《混合SiC模块怎么工作？SiC MOSFET与IGBT混搭的原理与时序》。
