快充站固态变压器与传统变压器怎么选？效率与部署对比
作者：芯火元科技 来源：本站 发布时间：2026-10-31 浏览：1
快充站选固态变压器还是传统变压器，关键看单站功率：兆瓦级重卡快充选固态变压器，常规乘用车场站选传统变压器更稳妥。2026年10月24日公开的一款2.5MW固态变压器支持800V直流输出、能量转换效率超98.5%，而公开口径中传统变压器约为96%–97%，这组对照让快充站的变压器选型第一次有了可算账的参照。

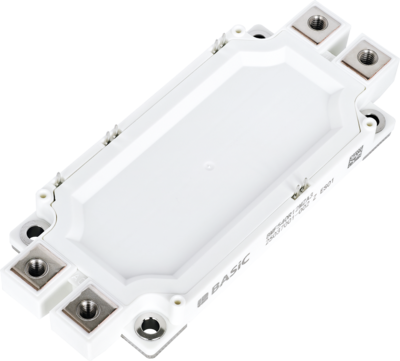

图1：大功率碳化硅功率模块（固态变压器用功率器件示意）
一、方案A vs 方案B对照表
固态变压器（SST）是把电力电子变换与高频变压器结合起来的供电设备。它不用工频电磁感应单独完成变压，而是先由碳化硅功率器件做高频变换，再经高频变压器隔离降压，因此能直接输出可控的直流。传统变压器则是只做交流电压变换的电磁设备，输出仍是交流，充电桩内部还要再经过AC-DC模块才能给电池充电。
| 对比维度 | 方案A：固态变压器 | 方案B：传统变压器 | 选型含义 |
|---|---|---|---|
| 转换原理 | 碳化硅器件高频变换+高频变压器隔离 | 工频电磁感应变压 | 前者把变压与整流控制合在一级 |
| 输出形式 | 可直接输出800V直流 | 输出交流，需桩内AC-DC再变换 | 直供直流可省一级变换环节 |
| 效率参照 | 公开款2.5MW机型超98.5% | 公开口径约96%–97% | 差值约1.5–2个百分点，见第三节口径提醒 |
| 体积与部署 | 高频化后体积有望缩小，适合紧凑场站 | 体积大但结构简单、布置成熟 | 场地受限时前者占优，常规场站后者够用 |
| 电能质量控制 | 可主动调节电压、功率因数与谐波 | 调节能力有限，靠外围设备补偿 | 对电网冲击敏感的场站前者更主动 |
| 成熟度与成本 | 正从研发走向示范应用，单机成本仍高 | 产业链成熟、造价与运维经验充分 | 预算与工期紧张时后者风险更低 |
核心结论：固态变压器的优势不在“变压”本身，而在把变压、整流与电能质量控制合为一体；传统变压器的优势不在效率，而在成熟、低成本与可维护性。选型先定场站定位，再谈效率数字。
二、适用边界判断流程
对照表只能分清优劣，落到具体场站还要按四步划边界：
- 算单站总功率与单枪功率：单站合计达到兆瓦级、单枪面向重卡等大功率车型时，固态变压器的直流直供价值才开始显现；单站只有几百千瓦时，省下的一级变换抵不过设备溢价。
- 看配电形式：场站已有交流配电、桩内AC-DC模块齐全时，传统变压器改动最小；新建大功率场站、规划800V直流母线时，固态变压器更容易一次布到位。
- 看电能质量与扩容需求：多枪同时大功率充电、电网容量紧张或未来要扩容的场站，固态变压器的主动控制更有用；负荷平稳、无扩容计划的场站，这项收益很难折现。
- 看运维与认证成熟度：固态变压器尚处示范应用阶段，备件、检修与并网认证都要提前确认；传统变压器的运维队伍与备件体系现成，投运风险更可控。
三、数据解读：98.5%与96%–97%差值到底值多少
效率差值要换算成损耗才有意义。按2.5MW输出、98.5%与96.5%两个公开口径粗算：前者损耗约38kW，后者约91kW，差值约53kW。这个数字的含义是满载运行每小时少损耗约53度电，但它不是可以直接乘上全年小时数的“省电账”——实际平均负载率、同时率与运行小时数都会把结果拉低，算年收益必须先填这三个数。
口径提醒同样重要：传统变压器单体效率与固态变压器整机系统效率的统计边界未必完全一致，公开报道中的96%–97%与超98.5%不宜当作同一测试条件下的实测对比。严谨的比较方法是向供应商索要同口径的满载与轻载效率曲线，再按场站自己的负载谱加权，而不是只比两个 headline 数字。兆瓦充电站的供电链路背景，可参考《兆瓦充电站供电链路怎么设计？固态变压器与2300V模块》；中压固态变压器的电压等级演进，可参考《中压固态变压器2.0来了，碳化硅模块怎么选？》。
问：固态变压器能直接替代充电站里的传统变压器吗？
答：电气功能上可以衔接，但不是即插即用。固态变压器输出直流，场站的配电结构、保护配置与充电桩接口都要按直流母线重新设计；只换一台设备、不改系统，发挥不出它的价值。
问：固态变压器输出800V直流，充电桩还需要AC-DC模块吗？
答：直供架构下可以省去桩内传统的AC-DC变换环节，这是它效率与体积优势的主要来源。但桩内仍需保留直流变换、计量、保护与通信部分，省的是环节不是整桩，成本测算要按整站系统算。
问：固态变压器效率高1.5个百分点，实际节电效果怎么算？
答：没有脱离负载率的通用答案。算法是年运行小时数乘以平均负载功率，再乘以效率差对应的损耗率；满载小时数越少、轻载占比越高，实际节省越小。先拿到满载与轻载两条效率曲线，再按场站负载谱加权，才是可信的算法。
