电动飞行器功率模块散热怎么破？金刚石底板碳化硅模块解析
作者：芯火元科技 来源：本站 发布时间：2026-10-24 浏览：1
金刚石底板把模块底板从铜换成金刚石复合材料，重构芯片到散热器的热传导路径：导热能力约为铜的5倍，同等结温上限下电流裕量更大。2026年9月，国内首款"金刚石集成"碳化硅功率模块下线出货，首批样品订单交付给一家电动飞行器客户，散热最难的场景先用上了最硬的散热方案。

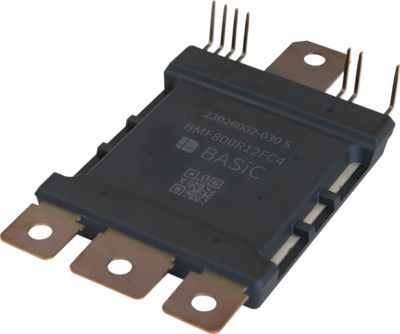

图1：碳化硅功率模块封装（高导热底板方案示意）
一、场景切入：电动飞行器先卡在散热上
电动飞行器（eVTOL）的电机控制器把功率密度推到极限：每一克重量都直接吃掉载荷，散热器不敢做大，高空环境又让对流散热打折扣。碳化硅MOSFET的开关损耗虽低，但导通损耗和开关损耗最终都要变成热量，从芯片结一路导到环境空气——结温超限，器件寿命和可靠性立刻打折。
正是在这个场景里，新封装路线率先落地。2026年9月，阿基米德半导体"Diamond Inside"碳化硅功率模块正式下线出货，交付国内一家电动飞行器客户。据公开信息，这是该技术路线公开首秀以来国内首批正式样品订单，标志着金刚石集成功率模块从展台样品进入整机验证和首批装机阶段。
二、先判：热瓶颈到底卡在哪一环
做散热选型，第一步不是换材料，而是先把热路拆开，找到热阻最大的那一环。从芯片结到环境空气，热量要依次经过芯片、焊接层、DBC陶瓷绝缘层、模块底板、导热界面材料、散热器。多数项目盯着芯片和散热器两头下功夫，却忽略了中间的底板——传统铜底板或铝碳化硅（AlSiC）底板，恰恰是这条热路里导热能力偏弱的一环。
判断方法很直接：测出各环节热阻在总热阻中的占比，占比最高的那一环就是改造优先级最高的那一环。如果底板热阻占到总热阻的两三成，换底板材料的收益就远大于继续加码散热器；反之，若瓶颈在界面材料或散热器，换底板就是花冤枉钱。先判环节，再谈材料，这是高功率密度项目热设计的第一性原理。
三、再看：金刚石复合底板重构了哪条路
金刚石集成模块是指把金刚石复合材料直接做进模块底板的功率模块：金刚石不再是外贴的散热片形态，而是作为底板材料深度嵌入封装结构内部，重构了从芯片到散热器的热传导路径。上述"Diamond Inside"模块采用DCM封装形式，底板即为金刚石复合材料。
为什么是金刚石？看一组材料常数的数量级：单晶金刚石室温导热系数约为2000 W/(m·K)，铜约为400，氮化铝陶瓷约为170–230，环氧树脂灌封材料约为0.2–1。底板导热能力提升后，芯片结到散热器的总热阻下降：同样的散热器，结温更低；同样的结温上限，要么允许更大的电流，要么可以把散热器做得更小——对飞行器来说，后者直接等于减重。
核心结论：芯片的结温由整条热路最差的一环决定。金刚石复合底板的价值不是让模块"更凉快"，而是把热路里最被忽视的一环补强，让同样的结温上限换来更大的电流裕量或更小的散热器——在重量敏感的场景里，这就是选型胜负手。
| 热路环节常用材料 | 室温导热系数（约为） | 在功率模块中的位置 |
|---|---|---|
| 单晶金刚石 | 2000 W/(m·K) | 金刚石集成模块的底板 |
| 铜 | 400 W/(m·K) | 传统模块底板 |
| 铝碳化硅（AlSiC） | 170–200 W/(m·K) | 传统模块底板 |
| 氮化铝（AlN）陶瓷 | 170–230 W/(m·K) | DBC绝缘层 |
| 环氧树脂灌封料 | 0.2–1 W/(m·K) | 模块内部灌封 |
| 硅凝胶 | 0.2–0.4 W/(m·K) | 传统灌封材料 |
注：导热系数为材料常数数量级；模块实际热阻还受材料厚度与界面热阻影响，选型以实测热阻数据为准。
四、最后看：首批装机之后还要验证什么
样品装机只是起点。金刚石与铜、陶瓷的热膨胀系数差异大，功率循环下的热机械应力是长期可靠性的关键考验；金刚石复合材料的批量均匀性、材料与工艺成本，决定了它先落在电动飞行器、具身智能关节驱动这类对重量和功率密度极度敏感、成本敏感度相对较低的场景，而不是先替代通用工业模块。
据厂商公开的落地路线，除电动飞行器外，还包括具身智能关节驱动（相关逻辑可参考《人形机器人关节驱动为什么用上碳化硅？低功耗长续航逻辑》）、AI算力电源与高性能算力中心（AIDC）、新能源汽车800V平台与光储充。做高功率密度新平台选型时，建议两条腿走路：把金刚石底板列入技术跟踪清单，当下用成熟的高导热封装模块（如双面冷却、AlN DBC方案）做可落地的热设计——相关封装路线的对比可参考《碳化硅模块散热瓶颈怎么破？顶部散热、双面冷却与银烧结技术对比》。
问：金刚石底板比铜底板散热强多少？
答：看导热系数数量级：单晶金刚石室温导热系数约为2000 W/(m·K)，铜约为400，相差约5倍。但模块总热阻是整条热路串联的结果，底板只是其中一环——底板热阻在总热阻中占比越高，换金刚石的实际收益越大，选型前建议先做热阻分解。
问：电动飞行器为什么不直接上液冷散热？
答：液冷带走的热量更多，但水泵、管路、冷却液全是死重，还要应对飞行振动下的泄漏风险。飞行器对重量的敏感度远高于地面设备：能用高导热封装加被动散热解决的，就不值得为液冷系统付出重量代价。金刚石复合底板的逻辑正是"不加散热器重量，压低芯片结温"。
问：金刚石底板模块现在能量产吗？
答：按公开信息，目前处于首批样品订单交付、进入整机验证的阶段，离规模量产还有可靠性验证和成本两道坎。做高功率密度新平台选型时，建议技术跟踪与成熟方案并行，具体策略见正文第四节。
