2300V全桥碳化硅模块怎么选？固态变压器与兆瓦充电选型五步法
作者：芯火元科技 来源：本站 发布时间：2026-10-28 浏览：3
先定电压裕量与拓扑，再按导通电阻、隔离、热路、可靠性四项逐项核对——2300V全桥碳化硅模块的选型，拼的不是单项参数，而是整套中压全桥方案的匹配度。2026年10月，新一代2300V全桥模块上市，导通电阻进入8mΩ量级、隔离耐压做到5kV以上，意味着中压全桥的选型正式从“有没有器件”进入“怎么挑器件”的阶段。

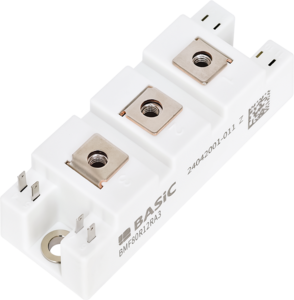

图1：高压碳化硅功率模块（2300V全桥选型示意）
一、选型步骤清单：五步定下2300V全桥模块
- 定电压等级与裕量：先算直流母线峰值电压，再加浪涌与故障工况的裕量。母线在1500V量级以上的三电平或全桥拓扑，2300V档是常见选择；裕量不足应升档到3300V，裕量过大则导通电阻与成本双双上升。电压档位的取舍逻辑，可参考《2300V碳化硅模块来了，中压选2300V还是1700V？》。
- 定拓扑与封装形式：全桥一体封装把四个桥臂做进同一模块，省去两个半桥拼装的均流与布局麻烦；同时优先选标准封装尺寸，给第二供应商替换留出空间。针脚形式也要同步定：标准压接针与高电流压接针的单针电流能力不同，选错会先在针脚温升上暴露问题。
- 算总损耗，不只看导通电阻：8mΩ量级的导通电阻要折算到目标结温与开关频率下再评估。导通损耗、开关损耗、驱动损耗要一起算：高频工况下开关损耗占比上升，低导通电阻带来的收益会被开关损耗稀释，只看导通电阻选型容易在高频拓扑里失算。
- 核隔离与热路：中压全桥的硬指标在基板与灌封。氮化铝覆铜基板兼顾散热与隔离，隔离耐压做到5kV以上是中压应用的门槛；环氧灌封相比硅凝胶在导热与防潮上有优势，预涂界面材料则能简化散热器装配的一致性。热路没核对的模块，参数再漂亮也难进定型清单。
- 核可靠性验证：看动态测试与静态高温高压测试两类数据。动态反偏、动态栅极开关这类测试模拟的是快速开关的真实任务剖面；高温反偏、高温栅偏的测试时长则反映长期耐压裕量。只给常温初始参数、不给任务剖面验证的器件，样机阶段要自己补验证再定型。
核心结论：2300V全桥模块的选型顺序是电压裕量、拓扑封装、总损耗、隔离热路、可靠性验证，任何一步跳过，后面的参数对比都会失去基准。
二、参数范围表：选型时先对齐这五个维度
| 选型维度 | 关注指标 | 常见范围 | 选型提示 |
|---|---|---|---|
| 电压等级 | 阻断电压 | 1700V/2300V/3300V | 按母线峰值加裕量定档 |
| 导通电阻 | Rds(on) | 8mΩ量级（新一代2300V全桥） | 需折算到目标结温 |
| 隔离耐压 | 基板隔离能力 | 5kV以上 | 中压全桥的硬门槛 |
| 开关频率 | 工作频率 | 数十kHz量级 | 高频下开关损耗占比上升 |
| 基板材料 | 散热与隔离 | 氮化铝覆铜基板 | 散热与隔离兼顾的方案 |
这张表的使用方法是先填自己方案的母线电压、开关频率与散热条件，再逐行对齐：某一行对不上的器件，即使其他行再好也要先降额或换型。导通电阻尤其要注意测试条件：同一模块在常温与目标结温下的导通电阻不是同一个数，拿常温值去算高温工况的损耗，是选型里最常见的口径错位。
三、应用场景匹配：四类场景的选型权重不一样
固态变压器：中压交流转直流再经隔离变换的链路里，全桥是标准桥臂形态。2300V档匹配1500V级母线，选型权重最高的是隔离耐压与基板散热，相关链路设计可参考《中压固态变压器2.0来了，碳化硅模块怎么选？》。
并网储能与光伏逆变：高功率三电平或全桥拓扑，效率与功率密度双目标。导通电阻与开关损耗的权重接近，散热条件则由柜体风冷或液冷决定，热路核对要结合柜体散热方案一起做。
兆瓦充电：高压直供链路对单模块电流能力要求高，高电流针脚与低热阻封装的权重上升。供电链路的整体设计，可参考《兆瓦充电站供电链路怎么设计？固态变压器与2300V模块》。
工业电源与氢能电解：连续运行工况下，可靠性验证的权重高于单项参数。动态测试与功率循环数据不全的器件，即使导通电阻占优，也不宜直接放进连续运行的定型清单。
问：全桥一体模块和两个半桥模块拼全桥，选型上有什么本质区别？
答：一体全桥的内部布局、寄生参数与热耦合已由厂家定型，驱动与均流一致性更好；拼装方案灵活，但要自己承担布局、杂散电感与热不均的风险，适合已有成熟布局经验的团队。
问：已经用1700V模块的方案，能直接换2300V模块升级吗？
答：不能只看电压更高就替换：要核封装脚位与尺寸、驱动电压与电流能力、隔离耐压与爬电距离、开关损耗曲线是否匹配原设计，电压档位的取舍可参考《2300V碳化硅模块来了，中压选2300V还是1700V？》。
问：标准压接针脚和高电流压接针脚怎么选？
答：按单针脚实际电流与温升选：电流密度接近上限、或柜体散热受限时选高电流针脚；电流裕量充足时标准针脚更利于替换与成本控制。
