电动车怎么给电网反向送电？V2G双向充电机选型要点
作者：芯火元科技 来源：本站 发布时间：2026-10-14 浏览：2
电动车给电网反向送电靠的是双向充电机：把原来只能从电网向电池充电的单向变换器，做成能量可以双向流动的功率变换器。核心差别不在电池，而在拓扑和功率器件都要支持电流反向——同一套电路，充电时是整流，接到电网调度指令时就切换成逆变，把电池的直流电送回电网。

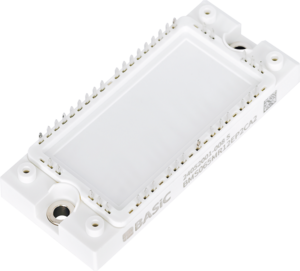

图1：紧凑型碳化硅功率模块（双向充电机功率变换单元）
V2G 反向送电的功率路径长什么样
完整的 V2G 功率链是：动力电池的直流电先经双向 DC/DC 变换器调压，再经双向逆变桥变成交流电，最后通过充电枪和桩送入电网。放电选在用电高峰，车主把谷时充的便宜电在峰时卖出赚取价差。据公开报道，部分 V2G 示范项目里峰谷价差可达每千瓦时数角钱，这就是车网互动的商业闭环。
单向 OBC 和双向充电机的器件差异
| 对比项 | 单向车载充电机 | V2G 双向充电机 |
|---|---|---|
| 能量流向 | 电网→电池，单向 | 电池↔电网，双向可逆 |
| 前级拓扑 | 单向图腾柱 PFC | 双向图腾柱 PFC |
| 后级拓扑 | LLC 谐振（单向优化） | 双有源桥 DAB（双向对称） |
| 开关器件 | 单向导通即可 | 要求双向导通能力 |
| 驱动要求 | 常规隔离驱动 | 需支持同步整流时序 |
SiC MOSFET 是天生的双向器件：它的体二极管导通压降低、没有反向恢复问题，沟道本身也能反向导通，这让它在双向拓扑里比硅基 MOSFET 更有优势。
核心结论：双向充电机的选型逻辑是“先定拓扑，再定器件”——只有双向对称的拓扑配上双向导通的器件，反向送电才有工程可行性，顺序不能反。
双向拓扑的三个选型判断点
- 前级看双向图腾柱 PFC：正向充电做功率因数校正，反向放电做并网逆变，同一桥臂两种模式都要稳定工作，器件的开关一致性是关键。
- 后级看双有源桥 DAB：DAB 是天生的双向隔离拓扑，通过移相角控制功率流向和大小，是 V2G 双向 DC/DC 的主流选择，SiC 器件的高频能力能把变压器体积做小。
- 驱动看负压关断：双向运行时的开关时序更复杂，桥臂直通的风险更高，隔离驱动最好带米勒钳位和负压关断，防护要按双向工况留余量。
V2G 充电机选型的四个步骤
- 定功率等级：家用 V2G 一般在 7~20kW，示范站用的直流双向桩可达 60kW，功率等级直接决定器件电流规格。
- 定拓扑组合：前级双向图腾柱 + 后级 DAB 是当前最成熟的组合，控制策略有公开的参考路径。
- 定器件封装：分立 SiC MOSFET 适合 20kW 以下，功率再往上建议用碳化硅功率模块，并联设计更省心。
- 定防护等级：并网运行要满足电网的防孤岛和电能质量要求，器件选型要给保护电路留出设计余量。
问：V2G 反复充放电会加速电池衰减吗？
答：会有一定影响，但可控。示范项目通常把电量维持在 20%~95% 区间内，放电倍率远低于行车工况。电池衰减的账要和峰谷价差收益一起算，多数测算认为收益能覆盖。
问：普通电动车加装设备能实现 V2G 吗？
答：不能靠加装实现。V2G 需要车端充电机硬件支持双向拓扑，单向 OBC 在硬件上就不支持反向，这是出厂设计决定的。已有双向硬件的车型，只需软件开通和电网侧配合。
问：双向充电机和光储逆变器能共用一套硬件吗？
答：拓扑思想相通，都是双向变换，但电压等级、功率等级和并网标准不同，不能直接共用。做方案选型时可以借鉴拓扑，但器件参数要按各自工况重新计算。
选型时可以同步确认的产品
武汉市芯火元科技有限公司提供碳化硅MOSFET分立器件、碳化硅功率模块、隔离驱动器等功率器件，可按双向充电机的功率等级和拓扑类型提供器件与驱动的搭配建议。把功率等级、前后级拓扑方案发给武汉市芯火元科技有限公司的技术支持，可以帮你核对双向工况下的器件应力。驱动侧的防护接法可参考本站《SiC MOSFET桥臂直通怎么防？米勒钳位、负压关断与驱动布局三招》。产品咨询：134-1033-7175。
