碳化硅超级结MOSFET是什么？与普通SiC MOSFET的性能差异
作者：芯火元科技 来源：本站 发布时间：2026-10-09 浏览：2
碳化硅超级结MOSFET是下一代SiC功率器件的技术方向，它用交替排列的P柱和N柱结构打破“耐压越高、导通电阻越大”的固有矛盾，在相同耐压下把导通电阻做到比普通SiC MOSFET更低。2026年9月7日，瑶芯微电子发布了全球首款碳化硅超级结MOSFET产品（据新华财经报道），标志着这项长期停留在实验室的前沿技术开始走向产业化。对工程师而言，理解它与平面型、沟槽型SiC MOSFET的差异，决定了下一代产品选型的技术路线判断。

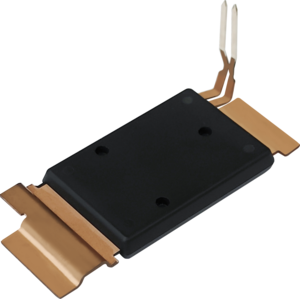

图1：碳化硅MOSFET分立器件
超级结MOSFET是指在漂移区引入交替排列的P型柱和N型柱、利用电荷平衡实现高耐压与低导通电阻兼得的功率器件结构。打个比方：普通MOSFET的漂移区像实心矮楼，耐压靠厚度硬扛；超级结像有承重柱的高楼，P柱N柱交替、关断时电荷相互抵消，耐压不再单纯依赖厚度，导通电阻得以大幅做低。
三代结构演进：从平面到沟槽
碳化硅MOSFET经历了三代演进：平面型最早量产，工艺成熟但元胞密度低；沟槽型把沟道做成纵向，是当前1200V以上的主力量产结构；电荷平衡结构则是下一代方向，理论上为高压、超高压器件开辟了大幅提升性能的路径。
核心结论：结构越先进，对工艺精度要求越苛刻，这是选型必须同步评估的成熟度维度。
前两代结构的器件原理可参考碳化硅功率模块技术原理详解。
产业化为什么这么难
这一概念被研究多年，迟迟没有产业化产品，卡在三个全球性难题上。第一是“算不准”：理论模型与实际工艺难以适配；第二是“找不到”：复杂三维结构的多区域电场分布难以协同优化；第三是“做不出”：工艺波动让精密的柱状结构难以稳定实现。这三重困境长期把该技术挡在实验室门外。此次突破来自产学研深度协同：学术端提供理论深度，产业端提供工程能力，再联合晶圆代工厂开发工艺平台，逐一攻克瓶颈，才实现从实验室概念到工程化产品的跨越。
选型时该怎么看新技术
对选型工程师来说，新技术出现不意味着马上切换路线：沟槽型SiC MOSFET仍是量产主力，供应链成熟、可靠性数据充分。电荷平衡结构的价值在中长期路线，瞄准更高功率密度、更高效率的下一代应用。据Yole集团数据，2025年全球碳化硅功率器件市场规模约37亿美元，预计2030年将突破100亿美元，而目前海外公司占据全球约80%的市场份额——本土原创技术的突破，恰恰发生在市场爆发的前夜。
平面型、沟槽型、超级结SiC MOSFET对比
| 对比维度 | 平面型 | 沟槽型 | 超级结 |
|---|---|---|---|
| 结构特点 | 横向沟道，工艺最简单 | 纵向沟槽，元胞密度高 | P柱N柱交替，电荷平衡 |
| 导通电阻 | 较高 | 低 | 理论上更低 |
| 工艺难度 | 低 | 中 | 高，需精密柱结构控制 |
| 量产成熟度 | 最高 | 高，当前主力 | 刚起步，首款产品发布 |
| 适用场景 | 中低压、成本敏感 | 高压大功率主流应用 | 下一代高功率密度场景 |
问：超级结MOSFET会取代沟槽型SiC MOSFET吗？
答：短期内不会。沟槽型经过多年量产验证，仍是未来几年的选型主力。新结构瞄准的是下一代更高功率密度的需求，两者会长期共存，分别覆盖不同性能与成本定位的市场。
问：做高压电源选型，现在要不要等新一代产品？
答：看项目周期。一年内量产就选成熟的沟槽型方案，不要为等待新技术耽误进度；两到三年后的平台规划，值得把新技术纳入路线跟踪，提前获取样品和可靠性数据。
问：硅基超级结和碳化硅版本是一回事吗？
答：原理相通，都是利用P柱N柱电荷平衡打破“硅极限”，但碳化硅硬度高、扩散难，柱结构的刻蚀与填充工艺挑战大得多，这也是它长期停留在实验室的根本原因。
