碳化硅体二极管能长期续流吗?双极退化与选型核查

作者:芯火元科技  来源:本站  发布时间:2026-10-26  浏览:2

能长期续流,但前提是选对器件并控制体二极管的导通时长——没有体二极管可靠性数据的器件,不宜直接放进长期续流的桥式拓扑。2026年10月的IEEE宽禁带功率器件研讨会(WiPDA)上,可靠性被列为宽禁带器件真正的创新前沿,案例正是10kV碳化硅MOSFET的体二极管:厂商公布的体二极管工作寿命测试中,1000小时未观测到双极退化。这条消息的意义不在“某款器件过了关”,而在它点明了选型时该问供应商要什么数据。

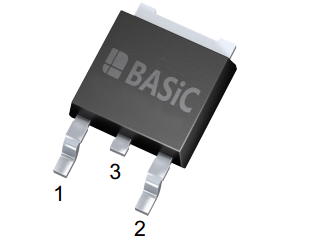

碳化硅MOSFET分立器件用于《碳化硅体二极管能长期续流吗?双极退化与选型核查》配图

图1:碳化硅MOSFET分立器件(体二极管续流路径示意)

一、技术背景还原:体二极管从哪来、为什么躲不掉

体二极管是SiC MOSFET结构自带的寄生PN结二极管,是器件结构的一部分,不是外加的元件。只要用桥式拓扑,续流问题就躲不掉:上下桥臂不能同时导通,切换间隙的死区时间内,电感电流必须有续流通路,体二极管就是这条默认通路。

与IGBT不同,IGBT本身不能反向导通,必须外接反并联二极管;SiC MOSFET自带体二极管,看似省了器件,却带来两个代价:一是正向压降较高,通常在3V量级,明显高于硅二极管1V上下的水平;二是续流时会向漂移区注入少数载流子,这正是双极退化的起点。

双极退化是指体二极管长期续流后正向压降随时间漂移上升的现象。其机理定性讲是这样:少数载流子注入促使材料中的基面位错扩展为层错,层错区域导电能力下降,同一电流下的正向压降逐渐抬高,损耗和温升跟着上升。这一机制曾是高压SiC器件商业化的拦路问题之一,也是今天选型时不能只看初始参数的原因。

核心结论:体二极管能不能长期用,不取决于它“有没有”,而取决于两件事:材料与工艺有没有把双极退化压住,以及器件商有没有拿出体二极管工作寿命测试数据。缺了后者,前者只是宣传口径。

二、关键参数对照表:三种续流方案怎么选

续流方案导通压降反向恢复双极退化风险适用场景
体二极管直接续流高,3V量级有一定恢复电荷取决于器件代际与验证成本敏感、续流占空比低的场合
同步整流(沟道续流)低,由导通电阻与电流决定极小大幅降低,体二极管只导通死区高频、高效率要求的桥式拓扑
外接SiC肖特基二极管居中,约1-2V量级几乎为零,单极器件无少数载流子注入无对恢复损耗敏感、死区较长的场合

这张表的使用方法是先算续流占空比,再定方案:死区占比小、续流时间短时,体二极管直接续流的损耗占比可能很小,未必值得加器件;高频拓扑中续流频繁,同步整流把大部分续流电流转移到沟道,体二极管只在死区内短暂导通,退化风险和导通损耗同时下降。外接肖特基二极管则是用一颗器件换取“恢复损耗几乎为零”,适合对开关损耗锱铢必较的场合,代价是成本和布局面积。

样机阶段验证体二极管可靠性,不必等三年:先在目标结温与电流下做体二极管连续续流老化,对比老化前后的正向压降漂移,再用双脉冲测试复核开关损耗是否同步恶化。漂移量小且稳定的器件,才有资格进入长期续流的定型清单;漂移持续爬升的器件,即使初始参数漂亮,也要降额或换方案。电压等级越高,这项验证越值得做:漂移区越厚,少数载流子注入的影响面越大,中压设备的体二极管问题比低压分立器件更不容忽视。

同步整流的收益还取决于驱动时序是否干净:死区设置、米勒钳位与负压关断没做好,桥臂直通风险会先于体二极管问题暴露出来,相关防护思路可参考《SiC MOSFET桥臂直通怎么防?米勒钳位、负压关断与驱动布局三招》。

三、常见误区辨析

误区一:体二极管压降高,所以不能用。压降高低要乘以续流电流和导通时间算损耗占比,而不是单看一个电压数。死区短、电流小时,体二极管损耗在总损耗里占比可能很小;反过来,续流占空比大的拓扑里,3V量级的压降才是真问题。脱离占空比谈压降,是选型里最常见的以偏概全。

误区二:数据手册写了体二极管参数,就等于长期可靠。手册里的正向压降、恢复参数都是初始值,回答不了“用三年后压降漂移多少”。长期可靠性要看体二极管工作寿命测试:做了没有、做了多久、压降漂移了多少、测试电流与结温是多少。WiPDA案例中1000小时零退化,是“该器件在该测试条件下的结果”,不是所有SiC器件的通用结论,换一家供应商就要重新问一遍。

误区三:上了同步整流,就不用管体二极管了。同步整流只能缩短体二极管的导通时间,不能消灭它:死区内仍是体二极管在续流。驱动时序一旦错乱,体二极管导通时间反而拉长,退化风险不降反升。

误区四:栅氧寿命分析的十几万年,就是器件能用的年限。WiPDA案例同时提到的约158000年,是栅氧在恒定20V偏压下的时间依赖击穿(TDDB)外推分析,反映的是栅氧本征裕量,不是整机寿命承诺。系统寿命还要看封装功率循环、实际任务剖面与散热条件,把单一外推数字当成整机寿命,是对可靠性数据的误读。

问:SiC MOSFET体二极管正向压降为什么比硅二极管高?

答:宽禁带材料的PN结内建电势本身就高于硅,这是材料带隙决定的,不是工艺没做好。选型时接受这个起点,再用同步整流或外接肖特基二极管去绕开它,而不是指望某一代工艺把体二极管压降降到硅的水平。

问:桥式电路死区时间越短,体二极管退化风险越小吗?

答:是,死区越短,体二极管导通时间越短、注入的少数载流子越少,退化驱动因素随之减弱。但死区不能无限缩短,必须给桥臂留出防止直通的安全裕量,死区优化的边界在直通防护,不在体二极管本身。

问:选型时向供应商要哪几项体二极管可靠性数据?

答:至少三项:体二极管工作寿命测试的条件与时长、正向压降的漂移量、测试时的电流与结温。只给初始参数、不给寿命数据的器件,样机阶段要自己做老化对比再定型;中压设备的电压等级取舍,可参考《10kV碳化硅MOSFET是什么?中压设备电压等级跨越解析》。
