数据中心电子熔断器怎么选？SiC开关器件五步选型法
作者：芯火元科技 来源：本站 发布时间：2026-10-30 浏览：2
电子熔断器的开关器件按五步选：先定电压档位覆盖母线与浪涌，再算导通损耗与结温，然后核开关速度与开尔文源极，接着定故障检测与关断响应，最后看可靠性认证。选对的核心是故障时断得够快、正常导通时损耗够低。2026年10月公开的一款1200V车规级SiC MOSFET把电子熔断器带进数据中心800V直流配电，导通电阻89mΩ、开关延迟在数十纳秒量级，给选型提供了一个可对标的参照。

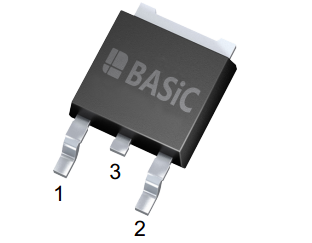

图1：碳化硅MOSFET分立器件（电子熔断器开关器件选型示意）
一、选型步骤清单：五步定下电子熔断器开关器件
电子熔断器（E-Fuse）是以半导体开关主动检测并切断故障电流的保护装置。传统熔断器靠熔丝熔断，断后必须换件；电子熔断器由开关器件、电流检测与驱动控制组成，故障时主动关断，还能实现可编程保护阈值与故障诊断。开关器件是这套装置里最关键的一环，选型按以下五步走：
- 定电压档位与裕量：先算直流母线电压，再加浪涌与故障瞬态的裕量。800V直流配电母线常用1200V档器件；裕量不足要升档，裕量过大则导通电阻与成本双双上升。电压档位是第一道门槛，定错档后面全错。
- 算导通损耗与结温：电子熔断器长期处于导通状态，导通损耗等于电流平方乘以导通电阻。89mΩ是25°C下的标称值，实际结温下导通电阻会变大，必须折算到目标结温再算损耗与温升；只用常温值估算满载工况，是选型里最常见的低估来源。
- 核开关速度与开尔文源极：故障隔离的速度取决于关断延迟。带开尔文源极的封装把驱动回路与功率回路分开，减小共源电感对关断速度的拖累；开通延迟14ns、关断延迟22ns量级，是高速故障隔离的可对标参照。没有开尔文源极的器件，关断波形更容易出现电压尖峰。
- 定故障检测与关断响应：开关器件要与检测方案配套：电流采样、退饱和检测、温度检测各有响应速度与成本取舍；阈值是否可编程、故障后能否上报诊断、断开后能否复位，都要在选型时一次定下来。
- 核可靠性认证与散热路径：AEC-Q101车规认证是严苛工况的参考口径，数据中心连续运行工况同样可以借用这套口径做横向比较。表贴封装还要核PCB散热路径：铜皮面积与过孔散热能力不足时，电流能力要按实际温升降额使用。
核心结论：电子熔断器选型的顺序是电压裕量、导通损耗、开关速度、检测响应、可靠性认证；只看导通电阻或只看开关速度，都会在另一端失算，故障隔离速度与长期导通损耗必须同时达标。
二、参数范围表：选型时先对齐这六个维度
| 选型维度 | 关注指标 | 常见范围 | 选型提示 |
|---|---|---|---|
| 电压等级 | 阻断电压 | 1200V档（800V母线） | 按母线峰值加浪涌裕量定档 |
| 导通电阻 | Rds(on) | 89mΩ量级（1200V/46A级） | 折算到目标结温再算损耗 |
| 电流能力 | 连续漏极电流 | 46A量级（25°C） | 按工作温度降额使用 |
| 开关延迟 | 开通/关断延迟 | 14ns/22ns量级 | 故障隔离速度的参照 |
| 结温上限 | Tj(max) | 175°C | 高温工况留裕量 |
| 可靠性 | 认证口径 | AEC-Q101 | 严苛工况的横向参考 |
这张表的使用方法是先填自己方案的母线电压、支路电流与故障响应要求，再逐行对齐：某一行对不上的器件，即使其他行再好也要先降额或换型。开关能量同样要核口径：0.15mJ量级是在特定测试条件下测得的，换了驱动电压与负载电流就不是同一个数，比较时必须先对齐测试条件。
三、应用场景匹配：三类场景的选型权重不一样
数据中心800V直流配电：机柜级与支路级保护，故障隔离速度权重最高，一路短路不能拖垮整条母线。800V直流配电链路的整体背景，可参考《AI数据中心800VDC供电架构怎么落地？三级转换链路与SiC器件选型》。
车载高压配电：电池包支路保护，可靠性认证权重最高，AEC-Q101这类车规口径是硬门槛；车载工况的振动与温度循环要求比数据中心更高。
UPS与工业电源：连续运行工况下，可编程阈值与故障诊断的权重上升：阈值可调意味着同一硬件能适配不同支路的保护曲线，诊断上报则决定了故障定位的速度。短路保护的检测思路，可参考《SiC MOSFET短路只能扛几微秒？短路保护设计三要点》。
问：电子熔断器和传统熔断器能直接互换吗？
答：不能。传统熔断器靠熔丝熔断，断后必须换件、没有诊断信息；电子熔断器主动检测关断、阈值可编程、断开后可复位，但需要驱动与检测电路配合，导通损耗也长期存在。替换时要重新核算导通损耗与故障响应时间，不能只按额定电流对号入座。
问：电子熔断器开关器件的导通电阻是不是越低越好？
答：不是绝对。更低的导通电阻通常伴随更大的芯片面积与栅极电荷，开关能量与驱动要求跟着变；支路电流小的场合，导通损耗占比本来就不高，为极低电阻付出开关速度与成本代价并不划算。正确做法是按实际支路电流算损耗占比，再决定电阻目标。
问：没有开尔文源极的SiC MOSFET能做电子熔断器开关吗？
答：能用，但要付出代价。共源电感会拖慢关断速度、抬高关断电压尖峰，故障隔离速度与可靠性都要打折；故障隔离速度是硬指标时，优先选带开尔文源极的封装。桥臂误开通的防护思路，可参考《SiC MOSFET桥臂直通怎么防？米勒钳位、负压关断与驱动布局三招》。
