AI数据中心800VDC供电架构怎么落地？三级转换链路与SiC器件选型
作者：芯火元科技 来源：本站 发布时间：2026-10-12 浏览：3
AI数据中心800VDC供电架构的落地路径是一条三级转换链路：中压固态变压器把电网电压直接变成800V直流母线，机柜级DC/DC再降到48V/12V供给芯片，转换环节从4次减到2次。器件选型按"电压等级定器件"：2.3kV/3.3kV模块做前端，中低压SiC器件做后端。

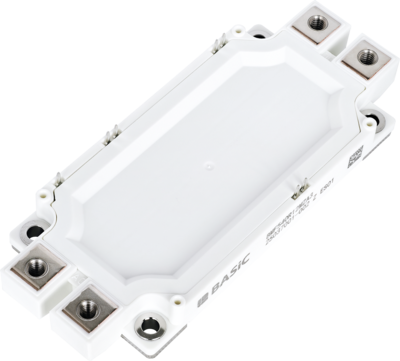

图1：大功率碳化硅功率模块（800VDC供电链路前端器件）
英伟达MGX AI工厂架构已明确采用800V高压直流供电路线，英飞凌则携手伊顿推进中压固态变压器平台，目标都是把电能从电网送到芯片的损耗降下来。这不是远期概念，而是正在发生的架构切换，器件选型与方案验证的窗口期就是现在。
先看链路：800VDC到底省掉了什么
800V高压直流供电是把数据中心配电电压从48V或415V交流提升到800V直流的技术。传统链路要经过市电、UPS、变压器、48V母线再到12V，电压转换多达4次；800VDC链路只有三级：中压电网经固态变压器到800VDC母线，再经机柜级DC/DC到芯片，转换环节减到2次。
收益的物理起点很简单：电压翻16倍，同样功率下电流就降到约1/16，线路电阻损耗（与电流平方成正比）降到约1/256。铜材用量随之减少三到四成，机柜空间省出两到三成，端到端供电效率从传统方案的90%级提升到95%以上。单机架功率正从120kW向500kW攀升、本十年末剑指1MW，没有800VDC这样的高压架构，铜排和散热根本扛不住。
核心结论：800VDC架构的所有收益都来自同一个物理起点——电压翻16倍，电流降到1/16，转换环节从4次减到2次。
第一级：中压固态变压器，2.3kV/3.3kV模块的主场
固态变压器（SST）是用电力电子变换替代传统工频变压器的中压配电设备，是800VDC链路的第一级。这一级的选型逻辑是"电压等级定器件"：中压侧需要2.3kV乃至3.3kV的碳化硅功率模块，同时要过IEC等安规认证——认证等级定供应商。
热点佐证了这条路线：英飞凌宣布为伊顿的中压SST 2.0平台提供碳化硅功率器件，该平台已是业内首批获得IEC认证的中压固态变压器平台之一，面向亚太与欧洲中东非洲市场；双方还在探索基于2.3kV和3.3kV碳化硅模块的新一代SST平台。选2.3kV还是3.3kV，看系统电压裕量和效率目标的权衡，模块封装与散热方案要同步定。
第二级：800VDC母线与热插拔，SiC JFET上场
800VDC母线级要解决的是高功率密度下的安全运维：整机架不断电时，服务器板需要热插拔，预充电与放电控制要靠高压开关器件完成。英飞凌用CoolSiC JFET技术做800VDC架构的热插拔控制器，让运维人员可以在机架运行时更换服务器板而不必停机。
这一级选1200V等级的SiC JFET或MOSFET，选型关键是短路耐受能力与驱动保护：热插拔本质上是在母线电容面前的可控短路/预充过程，器件的短路耐受时间和DESAT保护一个都不能少。
第三级：机柜级DC/DC与服务器PSU，效率的最后一公里
800V降到48V/12V的机柜级转换是效率的最后一公里，主流拓扑是图腾柱PFC加LLC谐振，SiC器件可以把单级转换效率做到98%量级。维谛技术计划2026年下半年量产800V DC电源产品，覆盖整流器、转换器全链条，产业链已经在为量产备货。
这一级选1200V SiC MOSFET搭配SiC肖特基二极管，选型关键是开关频率与热设计的平衡：频率越高磁性元件越小，但开关损耗和EMI压力同步上升，要用实测收敛。
| 链路环节 | 电压范围 | 典型SiC器件 | 选型关键 |
|---|---|---|---|
| 中压SST | 中压电网→800VDC | 2.3kV/3.3kV SiC模块 | 耐压裕量、IEC等安规认证 |
| 800VDC母线/热插拔 | 800VDC | 1200V SiC JFET/MOSFET | 短路耐受、热插拔控制 |
| 机柜级DC/DC | 800V→48V/12V | 1200V SiC MOSFET+SBD | 开关频率、单级效率 |
核心结论：800VDC落地的选型逻辑只有一句话——电压等级定器件耐压，功率等级定封装，安规等级定供应商，三级链路逐级落实。
常见问题
问：800VDC架构什么时候能真正量产？
答：英伟达规划2027年起向800V高压直流供电过渡，维谛计划2026年下半年量产800V DC电源产品。现在正是器件选型与方案验证的窗口期，等标准完全定型再入场就晚了。
问：传统硅器件在800VDC链路里还有位置吗？
答：有，但不在主功率通路上。低压辅助电源、低频辅助环节可以继续用硅器件降成本；凡是直连800V母线、高频转换的位置，SiC在效率和功率密度上的代差已经拉开。
问：固态变压器和传统"变压器+UPS"方案比，强在哪？
答：强在转换环节数。SST把中压交流一步变成800V直流，省掉工频变压器和UPS两个环节，效率、功率密度和部署灵活性同时提升。想了解SST本身为什么必须用碳化硅，可参考本站《固态变压器为什么要用碳化硅？中压固态变压器与AI数据中心供电趋势》。
