AI服务器电源板怎么实现800V直降12V？单级拓扑器件选型

作者：芯火元科技来源：本站发布时间：2026-10-13 浏览：1

靠单级变换拓扑加宽禁带器件分工：高压侧用碳化硅负责整流与母线支撑，高频DC-DC级用氮化镓直接完成800V到12V的单级降压，省掉传统的50V中间母线这一级。按10月12日公布的方案，24kW电源板满载目标效率97%，功率密度超过2000W每立方英寸。

大功率碳化硅功率模块用于《AI服务器电源板怎么实现800V直降12V？单级拓扑器件选型》配图

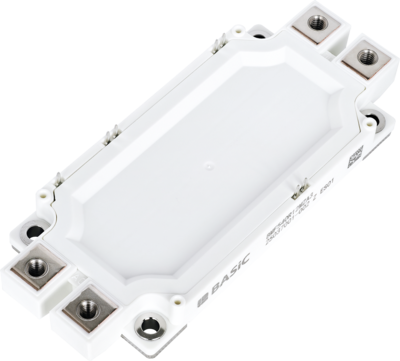

图1：大功率碳化硅功率模块（800VDC供电链路高压侧器件）

从三级到单级：电源板在简化什么

PDB是AI服务器里把高压直流母线变换为芯片可用低压的核心部件。传统方案走"800V→50V→12V"两级变换，新方案把后两级合并为"800V→12V"单级直降，直接省掉了50V到12V的中间变换级。

方案	变换级数	效率链	磁性元件	器件分工
传统两级	800V→50V→12V共两级	每级效率相乘，级数越多总效率越难做高	两套磁性元件，体积大	高压级SiC，低压级硅器件为主
单级直降	800V→12V仅一级	效率链最短，少一次变换损耗	一套磁性元件，功率密度高	高压侧SiC，高频级GaN

单级方案的变比达到约67倍，对器件耐压、开关频率和磁性设计的要求都比两级方案苛刻得多，这正是它此前难以落地的原因。

核心结论：变换级数每减少一级，就少一次效率折损和一组磁性元件——单级方案的本质，是用宽禁带器件的性能换系统的简化。

24kW除以12V，输出电流达到2000A量级，这是单级方案最硬的约束。800V直降12V的难点不在高压侧，而在12V侧：2000A量级的输出电流下，每毫欧电阻都是实实在在的损耗，输出铜排的截面、同步整流器件的导通电阻、多相交错的路数，都要按千安级电流重新设计。

器件选型上，低压侧必须用低导通电阻的同步整流器件做多相并联，把电流分散到足够多的通路上；高压侧则用高耐压的宽禁带器件扛住800V母线。两级方案里50V母线分担了一部分电流压力，单级方案把这个压力全部交给了12V侧的器件和布线。

核心结论：800V直降12V的选型重心在低压大电流侧——谁能把2000A的导通损耗和布线压住，谁就拿到了单级方案的入场券。

AI电源的器件选型逻辑是按电压和频率分工。高压前端——电网整流、功率因数校正、800V母线支撑——电压高、功率大，碳化硅的高耐压和低开关损耗是主力，超高压SiC器件覆盖的正是这一段。而800V到12V的高频降压级，开关频率越高，变压器和电感体积越小，功率密度越高，氮化镓的高频特性更适合这一级。

这也是宽禁带"组合拳"的打法：同一家厂商的产品线同时覆盖氮化镓与高压、超高压碳化硅，从电网到芯片全链路替换传统硅器件。选型时不必纠结"SiC还是GaN二选一"，而是按"高压看耐压选SiC，高频看速度选GaN"分段搭配。

核心结论：AI电源里SiC和GaN是分工关系不是替代关系——前者守高压，后者拼高频，选型按电压和频率分段搭配。

答：97%是公布方案的满载目标值，不是已量产的保证值。单级拓扑省掉了一级变换损耗，配合宽禁带器件的高频低损耗，工程上可达，但最终要看实测的效率曲线和散热条件，不能拿目标值当承诺值。

答：传统服务器电源一般是交流输入、多级变换；AI用的800V直流电源板是直流输入、单级或两级直流变换，单板功率做到24kW量级，功率密度要求高一个数量级，器件全部换成宽禁带方案，设计逻辑完全不同。

答：主要用在高压侧：电网整流、功率因数校正和800V母线支撑环节。800V到12V的高频降压级更适合用氮化镓，两者分工明确。需要大功率高压器件的环节，依然是碳化硅的主场。

武汉市芯火元科技有限公司授权代理基本半导体大功率碳化硅功率模块、碳化硅MOSFET分立器件等功率器件，可提供800VDC供电链路高压侧器件的选型支持。把母线电压、功率等级和目标效率发给武汉市芯火元科技有限公司的技术支持，可以帮你核对高压侧器件的耐压与损耗裕量。数据中心供电架构的整体链路，可参考本站《AI数据中心800VDC供电架构怎么落地？三级转换链路与SiC器件选型》。产品咨询：134-1033-7175。
