3kW电源6803W/L怎么做到的？SiC数字LLC设计拆解

在180×70×35毫米的尺寸里做出3千瓦输出，功率密度达到6803W/L（不带散热器体积口径），峰值效率97.3%——这是国民技术2026年10月发布的NS3KW53V5L2参考方案的实测数据（据半导纵横2026年10月14日报道）。这是一款基于SiC MOSFET的两相交错LLC数字电源，420-450VDC输入、53.5VDC输出，面向AI数据中心电源场景。拆开看，6803W/L是拓扑、器件、数字控制三层设计同时逼近极限的结果。

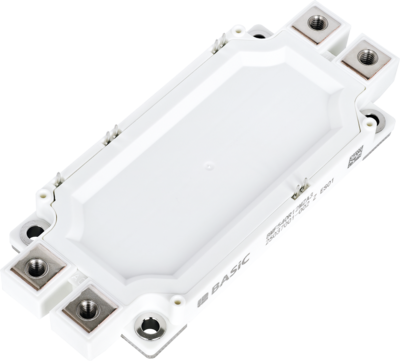

图1：大功率碳化硅功率模块（AI电源原边开关器件）

一、为什么是3kW、为什么是53.5V输出

AI算力正在重塑数据中心供电逻辑：单个GPU机柜功率从约10kW级攀升到200kW以上，48V/50V母线成为行业主流。据TrendForce数据，2025年全球AI服务器机架电源中48V-54V输出占比约74.7%。3kW成为主力功率段，是因为它在功率密度、成熟度和供应链之间取得最佳平衡——足够支撑单机柜多GPU供电，又不至于像更高功率段那样面临散热和可靠性的极端挑战。

全球AI服务器AC-DC电源市场规模2025年约21.97亿美元，预计2032年增至94.16亿美元，年复合增速约19%（行业机构统计口径）。800VDC供电架构的三级转换链路解析见本站《AI数据中心800VDC供电架构怎么落地？三级转换链路与SiC器件选型》。这一轮电源升级有三个特征：效率向98%逼近，钛金级能效成为高端部署标配；单位体积功率突破100W/in³；数字控制从加分项变成必选项。

二、NS3KW53V5L2的关键实测参数

原边采用SiC MOSFET，副边采用低导通电阻硅MOSFET同步整流——高压侧用SiC吃掉开关损耗，低压大电流侧用低Rdson硅管做同步整流，这种“高压SiC+低压硅”的混搭是当前高性价比的组合。CCM两相交错LLC设计有效降低输入电流和电压纹波，同时减小输入输出电容需求、提升系统寿命；两相之间通过精确移相实现均流，避免某一相长期过载，这是交错拓扑在3kW功率段必须做对的细节。

三、数字控制是第三块拼图

这套方案由国民技术N32DP474系列MCU（ARM Cortex-M4F）实现精确数字控制。这颗芯片集成了面向大功率电源的专属特性：125ps超高分辨率PWM，实现皮秒级频率与相位精准控制；16通道PWM与4路4.7MSPS 12位高速ADC，单颗芯片完成全链路控制；硬件级实时保护从比较器触发到PWM关断延迟仅约22ns，外部事件触发响应快至11ns。

固件基于自研HunterWave OS平台，首次支持对PID参数进行全域波形可视化整定，打破传统JTAG调试方式。芯片还支持-40°C至105°C/125°C宽温工作范围，适配服务器电源高温密闭的严苛运行工况；自带的32bit突发模式计数器让电路在空载阶段进入超长“休息”状态，显著降低整机空载功耗——轻载效率同样是数据中心电源的考核项。数字化的价值不只在性能数字：参数在线配置、波形可视化调试、逐周期故障保护与自动恢复，让电源从“调好的黑盒”变成“可运维的白盒”——这正是AI数据中心对电源可管理性的要求。

四、给电源选型的三点参考

第一，拓扑选型看母线：420-450V输入配53.5V输出的两相交错LLC，是800V高压直流架构下3kW段的成熟答案；如果做的是800V直降12V的板级电源，单级拓扑是另一条路线，见本站《AI服务器电源板怎么实现800V直降12V？单级拓扑器件选型》。第二，器件选型看损耗分布：原边高压侧优先SiC，副边低压大电流侧看同步整流管的导通电阻，损耗大头在哪、钱就花在哪。第三，控制方案看团队能力：数字电源的调试门槛在固件和算法，有参考设计和可视化调试工具的方案能显著缩短开发周期——NS3KW53V5L2这类“即取即用”的参考设计，价值正在于此。

问：峰值效率97.3%和钛金级能效是什么关系？

答：钛金级（Titanium+）是80 PLUS对服务器电源的最高能效等级，要求极高负载点效率。97.3%是这套参考方案实验室实测的峰值效率，说明它达到了冲击钛金级的水准。实际认证还要看10%、20%、50%、100%各负载点的完整效率曲线。

问：3kW电源选SiC还是GaN？

答：看电压等级。这个方案输入420-450VDC，原边器件耐压要求高，SiC MOSFET是合适选择；GaN的优势区间在中低压、高频场景。800V高压直流架构下，高压SiC器件用量较上代成倍增长，这是架构决定的，不是个别方案的选择。

问：数字电源的调试难度比模拟方案高多少？

答：门槛主要在固件开发和环路整定。传统JTAG调试方式效率低，而带波形可视化整定和上位机工具的数字方案能把调试周期大幅压缩。选型时除了看芯片手册，要把“有没有成熟参考设计和调试工具链”当成硬指标评估。
