阈值电压漂移不能只看器件出厂参数,要看栅极氧化层界面质量与高温栅偏测试给出的长期漂移量——这是判断一只SiC MOSFET能不能长期稳定开关的硬指标。2026年9月,沟槽栅SiC MOSFET的新栅极工艺把长期阈值漂移压低了约一半,说明栅极可靠性正在从“够用”走向“可验证”。

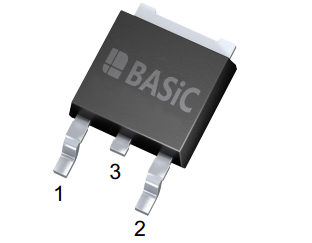

图1:碳化硅MOSFET分立器件(阈值电压漂移与栅极可靠性核查示意)
设想一台车载主驱或工业变频器:投运时效率与温升都正常,连续运行几年后,开关损耗慢慢上升,导通压降与出厂值对不上,个别工况下甚至出现误开通的苗头。功率回路查了一圈没发现问题,根源往往在栅极——碳化硅MOSFET的阈值电压(Vth)在长期栅压偏置与高温作用下发生了漂移。
这个场景最容易被忽视,因为漂移是渐进的:它不像短路那样立刻击穿器件,而是让每一次开关都偏离设计点。等损耗与温升的变化大到能被察觉时,驱动裕量可能已经被吃掉了一大半。
阈值电压是MOSFET开始导通的栅极电压门槛。碳化硅与二氧化硅栅极绝缘层之间的界面存在缺陷,缺陷会捕获电荷形成“陷阱”:正栅压长期作用时,电子被界面陷阱捕获,阈值电压随之上移;负栅压偏置时则可能让阈值下移。
需要区分两个概念:漂移不等于器件损坏。界面陷阱捕获的电荷近乎可逆,施加反向栅压可以在一定程度上恢复;但这不等于漂移无害——阈值上移会让器件导通不充分、导通损耗上升,阈值下移则会削弱关断裕量、抬高误开通风险。判断栅极可靠性,本质是判断漂移量是否始终被控制在驱动设计裕量之内。
| 验证来源 | 测试方法 | 测试条件 | 公开漂移结果 |
|---|---|---|---|
| 沟槽栅新工艺 | 长期运行对比 | 栅极界面处理优化后 | 漂移量约为市售沟槽栅器件的一半 |
| 分立器件验证 | 高温栅偏 HTGB | +22V、150°C、1000小时 | 阈值漂移约 0.2–0.3V |
| 沟槽辅助平面工艺 | 高温栅偏 HTGB | 175°C、3000小时 | 240 只受试器件均未超过 200mV |
这张表的使用方法是先对齐口径再比较:测试温度、栅压与时长不同,漂移量没有可比性。同一器件在 150°C 与 175°C 下的漂移也不是同一个数,拿常温或短时数据去推断长期高温表现,是栅极选型里最常见的口径错位。另外,“漂移降低约一半”指的是漂移量本身的改善,不能等同于效率提升一半或寿命延长一倍。
答:没有脱离测试条件的“正常值”。判断方法是把厂家给出的漂移量(带栅压、温度、时长口径)代入自己的驱动裕量验算:漂移后开通与关断裕量都还在设计范围内,才算正常;只看漂移绝对值大小无法下结论。
答:漂移本身通常先表现为损耗上升与开关时序变化;当阈值下移叠加米勒效应、驱动关断裕量又不足时,误开通风险才会实质上升。防护要从驱动侧补强,米勒钳位与负压关断的接法可参考《SiC MOSFET桥臂直通怎么防?米勒钳位、负压关断与驱动布局三招》。
答:先索要高温栅偏或高温栅极开关数据;拿不到时,样机阶段自己补高温栅偏验证再定型。只给常温初始参数、不给长期验证的器件,不宜直接放进连续运行的定型清单。
