碳化硅MOSFET并联均流怎么保证？独立栅极电阻与DESAT保护接法
作者：芯火元科技 来源：本站 发布时间：2026-10-12 浏览：2
碳化硅MOSFET并联均流靠"对称加独立"：每颗管子用独立的栅极电阻，DESAT保护每管独立检测，米勒钳位接在栅极电阻之后的栅极节点上。一个驱动器可以带多颗并联管，但所有保护信号都必须参考单个器件。

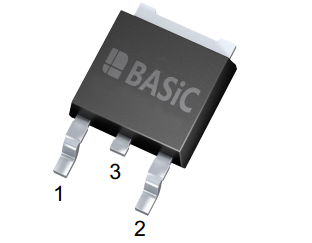

图1：BASIC碳化硅MOSFET分立器件（TO-252封装）
单颗分立器件的电流不够用时，并联是最直接的扩流手段。但SiC MOSFET开关速度极快，器件间的微小参数差异会在开关瞬态被放大，并联设计里"看着一样"的两颗管子，实际承担的电流可能差出一大截。接法不对，并联不如不并。
并联为什么容易不均流
SiC MOSFET并联是把多颗分立器件并联使用以扩大电流能力的方案。不均流的根源是离散性：阈值电压、跨导、输入电容的器件间差异，会让各管的开关瞬态错开，电流分配失衡；源极寄生电感的失配还会进一步放大这种不均。静态均流只看导通电阻，相对好办；动态均流看的是开关瞬态的一致性，这才是并联失效的主因。
均流做不好，最先出问题的是开关最快的那颗管子：它承担了不成比例的瞬态电流和开关损耗，长期过载导致寿命骤降，甚至单管先失效引发连锁损坏。
核心结论：并联均流的敌人不是平均电流，而是开关瞬态的不一致——设计目标是让每一颗管子在同一时刻、以同样的速度开关。
驱动接法三原则
第一，栅极电阻每管独立。即使多颗管子共用一个驱动器，每颗MOSFET也要有自己的Rg；采用分体式电阻还能缓解输入电容失配带来的开关延迟差。多管共用一只电阻是最常见的错误接法，均流基本失控。
第二，DESAT保护每管独立检测。该保护靠检测漏源电压判断短路，而每颗管子都可能独立发生故障，所以每管漏极各接一只快速高压二极管加小电阻，有线或到驱动器的同一个DESAT引脚，公共端只用一只消隐电容。任一管子出现过压，驱动器立即关断全部管子——这本质上是有线或的故障检测。
第三，米勒钳位接在栅极电阻之后。钳位引脚要直连每一颗管子的栅极节点（布局紧凑时可接到栅极星形点），绝不能只接在驱动输出的公共端。接在电阻之前，米勒电流会绕过栅极电阻直接抬升栅压，钳位等于失效。
核心结论：并联驱动的铁律是功率可以共用、保护必须独立——任何只看总电流的保护接法都是错的，单管失效时它根本发现不了。
布局与配对：把离散性关在门外
接法正确之后，靠布局和配对再收一遍离散性：驱动芯片尽量靠近功率管，栅极走线采用星形对称；驱动回路用开尔文源极接法，把驱动电流和功率电流的回路分开；同批次器件按阈值电压分档配对使用；有条件的话做双脉冲抽测，直接验证开关瞬态的一致性。管数越多，对称布局和保护接法的复杂度越高，要按实测的均流效果决定并联数量上限，不要一味堆管子。
| 保护信号 | 正确接法 | 常见错误 |
|---|---|---|
| 栅极电阻 | 每管独立Rg，可用分体式 | 多管共用一只Rg，均流失控 |
| DESAT检测 | 每管独立二极管，有线或，单消隐电容 | 只测总电流，单管失效发现不了 |
| 米勒钳位 | 接在Rg之后，直连各管栅极节点 | 接在驱动公共输出端，钳位失效 |
常见问题
问：并联的SiC MOSFET需要参数配对吗？
答：需要。至少按阈值电压分档，同批次优先；开关瞬态的一致性比静态参数更重要，有条件一定要做双脉冲抽测验证。
问：一个驱动器最多能带几颗并联？
答：看驱动器的峰值电流能力和所有管子栅极总电荷的乘积，按"峰值电流覆盖米勒平台充电需求"核算。保护接法正确的前提下，限制因素是驱动能力而不是保护路数。
问：DESAT的消隐电容怎么取？
答：按"躲过正常开关瞬态、快过短路耐受时间"的原则取：先按驱动芯片手册推荐值起步，再用短路实测验证。并联时只用一只消隐电容，接在DESAT引脚的公共端。
选型时可以同步确认的产品
武汉市芯火元科技有限公司授权代理基本半导体碳化硅MOSFET分立器件、碳化硅模块、青铜剑隔离驱动器等功率器件，可提供并联方案的驱动与保护接法复核支持。把并联管数、母线电压、开关频率和驱动芯片型号发给武汉市芯火元科技有限公司的技术支持，可以帮你核对接法是否符合"保护参考单个器件"的原则。SiC与IGBT的取舍问题，可参考本站《SiC MOSFET和IGBT模块到底该怎么选？开关损耗、成本与应用场景全对比》。产品咨询：134-1033-7175。
