碳化硅晶棒的生长质量,很大程度上由热场决定:生长炉内的温度分布与温度梯度,直接决定单晶的成核位置、生长方向和缺陷水平,而热场材料是温度场长期稳定性的基础。2026年10月16日,顶立科技公开"用于碳化硅单晶生长的梯度孔多孔碳化钽陶瓷及制备方法"发明专利,同期还有多项碳化钽涂层热场构件相关专利进入公开阶段——衬底扩径的竞争,已经烧到了单晶生长设备材料这一环。

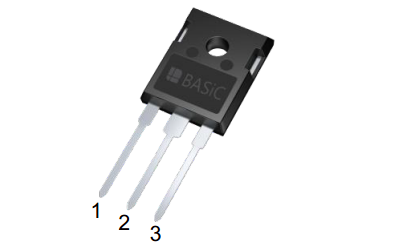

图1:碳化硅MOSFET分立器件(衬底质量决定器件一致性)
碳化硅单晶的主流生长方法是物理气相传输法:在两千摄氏度以上的高温下,碳化硅原料升华成气相,在籽晶处重新结晶成晶棒。整个过程的驱动力是炉内的温度梯度,梯度不稳,晶棒里就容易出现微管、位错等缺陷。热场——也就是炉内发热与保温的那套构件——正是制造和维持这个温度场的硬件。
单晶生长本质上是在"造"一个精确可控的温度场:原料端温度高,籽晶端温度略低,气相物质沿着温度梯度从原料输运到籽晶并结晶。这个梯度要稳定维持几十甚至上百小时,任何波动都会在晶棒里留下痕迹。
热场构件长期工作在超高温环境中,还要面对碳蒸气、硅蒸气等腐蚀性气氛。传统石墨热场在这种环境下会逐渐被侵蚀、表面粉化,粉化脱落的颗粒一旦进入生长区,就可能成为晶棒缺陷的来源;热场形变还会改变温度场分布,让原本调好的工艺窗口漂移。这就是为什么衬底厂商把热场寿命和稳定性看得和生长工艺本身一样重。
| 对比项 | 普通石墨热场 | 碳化钽涂层热场 |
|---|---|---|
| 耐高温腐蚀性 | 一般,长期使用被侵蚀 | 强,涂层隔离腐蚀气氛 |
| 表面颗粒脱落 | 易粉化,污染风险高 | 表面密封,污染风险低 |
| 使用寿命 | 相对较短 | 明显延长 |
| 单次投入成本 | 低 | 高 |
| 全周期成本 | 频繁更换,综合不低 | 可再生利用,长期摊薄 |
| 适用场景 | 成熟的小尺寸生长 | 8英寸及以上大尺寸生长 |
这张表说明碳化钽涂层不是"全面替代石墨",而是"尺寸上移的配套升级":小尺寸衬底生长工艺成熟,普通石墨热场的经济性依然成立;但当生长目标转向8英寸,生长时间拉长、缺陷容忍度收紧,热场稳定性的权重上升,涂层方案的综合账就开始算得过来。顶立科技在2026年9月集中申请、10月密集公开这一系列专利,时间点恰好卡在国内8英寸量产爬坡的前夜。
答:会,但走的是间接路线。热场寿命决定单炉的生长成本分摊,热场稳定性决定晶棒的良品率——良品率对衬底成本的影响比热场本身的价格大得多。8英寸时代,热场材料升级本质上是在为良率买单。
答:可以在同一台炉子的不同部位搭配使用,比如高温腐蚀最严重的区域用涂层件,其他区域用普通石墨件。这种"好钢用在刀刃上"的搭配,是衬底厂商控制热场综合成本的常见做法。
答:三个:更大的均温区(覆盖更大的籽晶)、更长的稳定时间(生长周期拉长)、更低的颗粒污染(缺陷预算收紧)。这三点都指向热场材料的升级,这也是碳化钽涂层相关专利在这个时间点密集出现的原因。衬底扩径的完整逻辑,可参考本站《碳化硅衬底走向12英寸还有多远?尺寸、良率与降本逻辑》。
