3300V碳化硅模块的浪涌电流能力看I²t指标:它衡量续流二极管承受异常大电流冲击的能量耐量,数值越大、测试条件越贴近实际工况,系统可靠性越高。2026年10月初发布的新款3300V/800A双管模块把二极管I²t做到300kA²s,正是瞄准了轨交牵引、固态变压器、UPS等高压场景对故障穿越能力的要求。

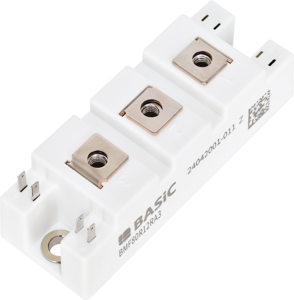

图1:高压半桥碳化硅功率模块(银烧结封装示意)
I²t是电流平方对时间的积分,是功率二极管浪涌电流能力的量化指标。它回答的是一个极限问题:二极管在多大的能量冲击下会被烧毁。I²t越大,意味着二极管能扛住的单次故障电流越大,系统在短路、并网瞬变等异常工况下的生存概率越高。
轨交牵引逆变器、固态变压器、UPS和储能PCS有一个共同点:它们都挂在电网或大容量母线上,一旦发生短路故障,故障电流会在毫秒级时间内冲到额定电流的数倍甚至十几倍。此时续流二极管是第一道防线:它必须在保护电路动作前的几毫秒里扛住冲击而不失效。
如果模块的浪涌能力不足,系统设计就只能靠加大外部保护器件、给器件大幅降额来弥补,代价是成本上升、体积增大。武汉市芯火元科技有限公司在配套选型时发现,浪涌裕量充足的模块往往能让客户的保护电路简化一档。
以10月初发布的新品为例,厂商给出的是"二极管I²t=300kA²s",但真正有信息量的是它后面的四个条件,缺一不可:
第一,初始沟道温度175°C。高温下芯片的载流子迁移率下降、热失稳风险上升,175°C条件测出的I²t比25°C常温值苛刻得多,也更接近故障时的真实结温。
第二,栅极偏压VGS=-6V。负压关断是SiC MOSFET的典型驱动方式,这个条件保证测试状态与实际驱动一致。
第三,单次半正弦10ms脉冲。这是模拟电网半个周波的故障电流波形,与50Hz系统的故障特征对应。
第四,失效率F.R.=1%。意味着在该能量下允许1%的累积失效率,不是"零失效"承诺,批量应用时要据此留裕量。
读I²t的正确姿势是:先对齐四个条件,再横向对比。
| 对比项 | SiC MOSFET体二极管 | 外置Si快恢复二极管 |
|---|---|---|
| 浪涌能力 | 受芯片面积限制,I²t相对较小 | 芯片面积大,I²t通常更高 |
| 反向恢复 | 恢复电荷小,开关损耗低 | 恢复电流大,损耗与EMI代价高 |
| 双极退化 | 长期导通存在双极退化风险,需关注厂商可靠性验证 | 无此问题 |
| 成本与布局 | 省空间、省成本 | 多一颗器件,布局更复杂 |
| 适用场景 | 常规换流、成本敏感型设计 | 频繁大电流续流、高可靠性冗余设计 |
浪涌本质上是热问题:毫秒级的能量冲击来不及通过散热器导出,全靠芯片和封装内部的热容"硬扛"。银烧结贴片用银颗粒在较低温度下形成高熔点连接层,耐热性和抗功率循环能力优于传统焊料,让模块的沟道温度额定值做到175°C——这正是高I²t指标的物理底气。
封装热阻每降一分,芯片在浪涌冲击下的温升峰值就低一分,I²t的实测值就高一分。看高压模块,先看封装工艺,再看I²t数字。
答:够用就好。I²t是故障工况的保险,不是常规性能指标。为过高的I²t支付溢价,不如把预算花在保护电路的响应速度上,两者要配合设计。
答:不能。电压等级不同,芯片面积、测试条件、应用场景都不同,I²t只在同电压等级、同测试条件下横向对比才有意义。
答:三件事:核算最恶劣故障下的实际冲击能量并留2倍以上裕量;确认保护电路的动作时间小于二极管的安全承受时间;做高温下的短路耐量验证,补上数据手册之外的工况。
