功率模块针脚工艺怎么选？压接针与焊接针的五维对比
作者：芯火元科技 来源：本站 发布时间：2026-10-17 浏览：1
压接针与焊接针没有绝对优劣，选型的关键看三样：整机的生产工艺、产品的维修策略、应用的振动等级——免焊接、要反复拆装维修的场景选压接针，强振动、车规级可靠性要求的场景选焊接针。星功率近日发布的1200V/120A SiC MOSFET半桥模块MD53HFL120L2S_B20同时提供标准焊接针和压接针两种配置，这不是厂商的"双保险"，而是面向不同工厂的真实需求。

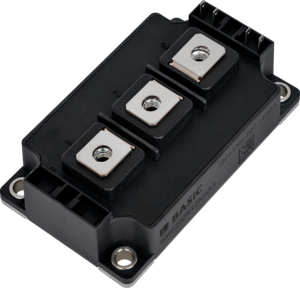

图1：半桥碳化硅功率模块（压接针与焊接针两种针脚配置）
压接针的英文叫press-fit，是把带弹性的针脚靠机械压力"挤"进PCB的金属化孔壁形成连接，全程不用焊锡、不用回流焊；焊接针就是传统方式，针脚插入PCB后用波峰焊或手工焊固定。两种工艺没有绝对优劣，只有场景匹配。
核心结论：压接针胜在免焊接、好维修、易返工，适合需要反复拆装和快速生产的场景；焊接针胜在连接刚性强、振动可靠性高、单颗成本低，适合车规和重振动场景。选型时先看整机的生产工艺和维修策略，再看振动等级，最后看成本。
一、五维对比：把差异摆到桌面上
| 维度 | 压接针（Press-fit） | 焊接针（Solder pin） |
|---|---|---|
| 安装工艺 | 免焊接，机械压入PCB即可 | 需要波峰焊/手工焊 |
| 生产效率 | 上线快，无回流焊温度曲线调试 | 成熟工艺，适合大批量 |
| 维修更换 | 可拔出更换，不伤PCB | 拆焊困难，易损伤焊盘 |
| 振动可靠性 | 依赖孔壁接触压力，强振动下需评估 | 焊点形成冶金结合，抗振好 |
| 单颗成本 | 针脚结构复杂，略高 | 结构简单，成本低 |
这个表里的每一个差异，背后都是一次真实的选型教训。做工业电源的中小厂经常选压接针：样机阶段可以随时拔换模块做对比测试，批量阶段也不用为了一颗功率器件去调波峰焊参数。而车载OBC、主驱这类产品，压接针上车之前必须做完整的振动耐久验证，不少车厂干脆只认焊接针——不是压接不好，是整车厂的验证体系已经按焊接工艺建好了。
二、星功率新模块的启示：模块设计正在向"兼容"走
MD53HFL120L2S_B20这颗料值得注意的另一个点，是它支持从硅IGBT布局直接迁移过来。星功率给出的参数是：1200V耐压、120A电流、25℃下导通电阻5.3毫欧、结温支持到150℃，半桥拓扑集成在一个紧凑封装里，目标就是"成本敏感的工业和中端应用"。
这反映了国产模块厂商的打法：不跟你拼极限参数，拼"换上去不用改板子"。对正在做Si替代SiC的工程师来说，最大的工作量往往不是器件本身，而是改布局、改散热、改驱动——一颗引脚兼容、工艺可选的模块，能把替换项目的周期缩短一半。针脚工艺的"双配置"正是这个逻辑的一部分：老产线继续用焊接针，新产线可以评估压接针。
三、选型三问：按顺序回答，答案自己就出来了
- 整机生产工艺是什么？ 如果产线已经有波峰焊，焊接针零改动；如果主要是SMT线、无波峰设备，压接针反而更省事。
- 产品要不要修？ 工业电源、充电桩这类需要现场维修的设备，压接针让"换模块"变成拔插动作；消费类或一次性封装产品，焊接针更合适。
- 振动等级有多高？ 车载、轨交、工程机械看振动谱，焊接针的冶金结合更让人放心；固定安装的工控设备，压接针完全够用。
还有一个容易被忽略的点：压接工艺对PCB的孔径公差和板材要求更严格，设计阶段就要把压接孔的规范写进PCB Gerber要求里。省掉的焊接成本，有一部分会转移到PCB加工精度上，这笔账要在项目初期算清楚。
SiC MOSFET与IGBT模块的整体选型逻辑，可参考本站SiC MOSFET和IGBT模块到底该怎么选？开关损耗、成本与应用场景全对比。
问：压接针会不会时间长了松动？
答：正规的压接设计靠的是弹性针脚与孔壁的长期接触压力，厂家会做温度循环和振动寿命测试。风险主要来自PCB孔径超差或板材蠕变，所以压接孔的加工规范和来料检验要写进生产文件，而不是只看模块本身。
问：焊接针能不能后期改成压接用？
答：不能。压接针的针脚是特殊的弹性结构，焊接针是实心针，两种针脚的PCB孔径要求也不同。必须在下单时就选定配置，像星功率这样两种配置同时提供的型号，下单时要看清料号后缀。
问：1200V/120A这个等级适合哪些应用？
答：这是工业和中端市场的"甜点"功率段：光伏逆变器的功率级、工业电机驱动、中等功率的充电模块、部分车载DC-DC都集中在这个区间。往上到3300V就是轨交和高压储能的领地了。
