车规级1500V碳化硅模块怎么选？五步选型法
作者：芯火元科技 来源：本站 发布时间：2026-10-22 浏览：1
车规级1500V碳化硅模块选型看五步：定电压电流等级、看封装散热、校核驱动保护、核验车规认证、评估供货成本。10月20日奇瑞全球创新大会发布紫微S1500车规级碳化硅芯片：支持1500V车规级电压、模块出流达1450A，并宣布8英寸晶圆进入量产、成本可降低超30%（据大会现场报道）。1500V把车规电压等级又往上推了一级——此前800V平台主驱的主流选择是1200V器件。

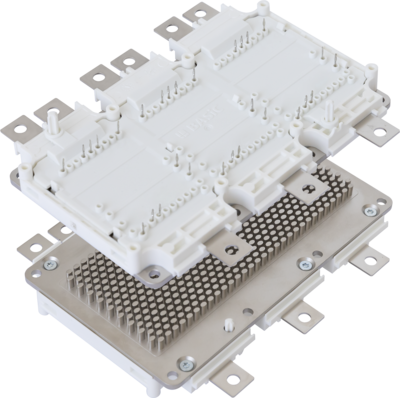

图1：汽车级HPD碳化硅功率模块（车规主驱常用封装示意）
核心结论：1500V抬高的是电压天花板，不是选型的唯一标尺。驱动电压、短路耐量、封装散热和车规认证必须同步匹配，否则高电压反而放大失效风险。
一、五步选型清单
- 定电压等级：按母线电压留足裕量。800V平台电池包满电接近900V，1200V器件是当前主流；1500V器件对应更高电压平台，或对安全裕量要求更苛刻的设计。电压等级定错，后面全错。
- 定电流能力：按电机峰值功率倒推桥臂电流。参考口径：紫微S1500方案模块出流达1450A（据10月20日发布会），覆盖高性能主驱需求；单管电流不够优先并联，并联管的栅极驱动要独立走线。
- 看封装与散热：车规主驱优先汽车级功率模块封装，核对结到散热器的热阻与冷却方式。SiC开关频率高，杂散电感大的封装会把关断电压尖峰推上去，直接吃掉电压裕量。
- 校核驱动与保护：确认驱动支持负压关断、米勒钳位和短路保护。SiC MOSFET短路耐量只有微秒级（见本站《SiC MOSFET短路只能扛几微秒？短路保护设计三要点》），保护响应速度是硬指标。
- 核验认证与供货：车规项目必须过AEC-Q101等车规认证，且认证要覆盖具体料号。8英寸衬底量产降本超30%（据奇瑞发布会口径），国产车规SiC进入规模放量期，供货弹性值得重新评估。
二、1500V车规级模块关键参数范围表
| 参数 | 典型范围 | 选型注意 |
|---|---|---|
| 漏源击穿电压 | 1500V及以上 | 按母线电压留足裕量 |
| 模块出流能力 | 数百安培至1450A级 | 按电机峰值功率倒推 |
| 短路耐量 | 微秒级 | 必须配快速短路保护 |
| 驱动电压 | 开通正压、关断负压 | 负压关断防桥臂误触发 |
| 最高工作结温 | 150℃至175℃区间 | 散热设计按最高结温校核 |
三、应用场景匹配
主驱逆变器是1500V车规模块的主战场。电机峰值功率直接决定桥臂电流需求，1450A级覆盖高性能车型；普通家用车型按实际功率倒推，不必为用不上的电流能力买单。
车载充电器与DC-DC变换器同样受益于电压等级上移。这类场景开关频率更高，对驱动的负压关断和EMI控制要求更细，选型时把驱动方案和模块一起定。
兆瓦级超充桩功率单元器件逻辑相通。奇瑞同期发布的迅龙秒充峰值功率达1.44MW（据大会口径），桩端功率模块同样走向高压大电流，车规级器件的可靠性数据可直接复用参考。
问：1500V和1200V的车规SiC模块，到底差在哪？
答：差在可支撑的母线电压和应用定位。1200V是当前800V平台主驱的主流选择；1500V把电压天花板再抬高一级，适合更高电压平台或要求更大安全裕量的设计。但电压越高，驱动隔离、爬电距离、短路保护要求同步提高——不是越高越好，而是按平台电压选够用且留裕量的等级。
问：AEC-Q101车规认证，选型时要核对哪些项？
答：三项。一是认证是否覆盖具体料号和封装，而非“同系列其他料号过了”；二是温度循环、湿度、功率循环等应力条件是否匹配应用环境；三是认证时效，工艺变更后需重新认证。参数表漂亮但认证没跟上，车规项目一律先放一边。
问：8英寸衬底降本超30%，现在下单会不会买贵？
答：衬底降本传导到模块价格需要时间：量产爬坡、良率稳定、模块端放量，链条至少以季度计。车规料号看交期和认证优先于价格博弈——急着上量的项目先锁定有认证、有现货的方案；不急的项目可把降本红利写进下一轮议价预期。
