3300V碳化硅模块选型的核心顺序是：先确认突波电流承受能力和长期结温，再看导通与开关损耗。高压场景一旦异常，器件首先要能"活下来"，效率指标再漂亮也救不回一颗损坏的模块。这篇文章把3300V平台的选型逻辑拆成四步，结合厂商数据手册的典型参数，给出可直接套用的判断方法。

高压半桥碳化硅功率模块用于《3300V碳化硅模块怎么选？轨交、UPS与储能PCS高压选型要点》配图

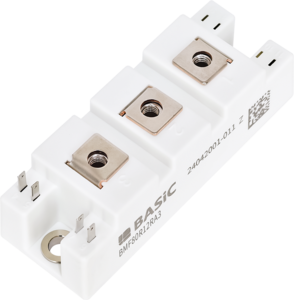

图1：高压半桥碳化硅功率模块

3300V平台对应哪些应用

3300V耐压的碳化硅模块主要服务于轨交牵引逆变器、UPS不间断电源、储能PCS、大功率工业变流器和再生能源发电系统。这类场景的直流母线电压通常在1500V到2000V量级，3300V器件留出了充足的电压裕量，以应对开关尖峰和电网波动。

高压应用的共同点是功率大、可靠性要求极高，选型错误的代价远高于中低压场景。

突波电流能力是第一道筛选

工业设备在异常条件下可能流过大突波电流，模块必须有足够的承受能力。以厂商近期发布的一款3300V/800A双SiC MOSFET模块为例，其数据手册明确给出二极体部分的I2t限值为300kA²s（测试条件：结温初值175°C、栅极-6V、半正弦波10ms单脉冲）。I2t是衡量突波电流能力的指标，数值越大，器件在异常电流下的生存能力越强。

选型时一定要看I2t的测试条件是否与你的工况接近，脱离测试条件谈数值没有意义。

导通与开关损耗怎么看

同一款模块的导通与开关参数同样值得细读：汲源导通电压（侦测端）典型值1.4V（测试条件：800A、栅极+20V、结温25°C），有助于降低导通损耗；开通损耗185mJ、关断损耗175mJ（典型值，测试条件：母线1800V、电流800A、结温175°C），决定了高频下的开关损耗水平。所有数值都附带完整的测试条件，这是高压选型必须养成的阅读习惯。

这款模块采用银烧结贴合技术，提高了芯片贴合部位的耐热性和可靠性，沟道温度额定值达到175°C。长期高温运行能力，是高压模块与中低压模块拉开差距的地方。

3300V碳化硅模块选型四步清单

第一步，定电压电流等级。先确认直流母线电压和最大工作电流，3300V器件对应1500V到2000V量级的母线，电流等级按峰值负载和过载倍数选，留足裕量。
第二步，核突波电流与I2t。对照数据手册的I2t限值和测试条件，评估异常工况下器件的生存能力，这是高压选型的生死线。
第三步，看损耗参数与测试条件。对比导通电压、开通关断损耗，注意测试条件是否接近实际工况，损耗数据决定散热设计和系统效率。
第四步，评估封装与长期可靠性。确认贴合技术（如银烧结）、结温额定值、隔离电压和安装兼容性，高压模块的寿命很大程度上由封装决定。

核心结论：高压选型先看器件能不能在异常电流下活下来，再谈效率指标，这是顺序不能颠倒的第一性原理。

问：3300V SiC模块能直接替换同规格IGBT模块吗？

答：不能直接替换。SiC开关速度更快，对驱动电路、母排杂散电感和EMI设计提出新要求。正确做法是按SiC特性重新设计驱动和布局，并通过双脉冲测试验证开关波形。两种器件的选型思路差异可参考SiC MOSFET与IGBT模块选型全对比。

问：数据手册上的I2t参数怎么读？

答：I2t是二极体部分在异常条件下突波电流能力的衡量指标，单位是kA²s。读数时必须同时看测试条件——结温初值、栅极电压、脉冲波形和宽度，脱离条件对比数值会误导选型。

问：银烧结和传统焊接有什么区别？

答：银烧结贴合技术用银颗粒在较低温度下形成高熔点的连接层，耐热性和抗功率循环能力优于传统焊料，支持更高的结温额定值。高压大功率模块普遍采用这一技术提升长期可靠性。
