碳化硅功率模块为什么能提高效率？工程师要理解这几个损耗来源

作者：芯火元科技来源：本站发布时间：2026-07-28 浏览：0

碳化硅功率模块提高效率，主要依靠更低的开关损耗和高频工作能力，但最终效率还取决于导通损耗、驱动设计、寄生参数和散热结构。

很多项目在评估 SiC 时会直接问“能提升多少效率”，但这个问题没有固定答案。不同拓扑、功率等级、开关频率、冷却方式和控制策略都会改变结果。正确做法是把损耗来源拆开，再用真实工况验证。

功率模块损耗主要来自哪里

关注点	工程建议
导通损耗	与导通电阻、电流、占空比和结温有关，结温升高后参数会变化。
开关损耗	与开通关断速度、电压电流重叠、寄生电感和栅极驱动相关。
反向恢复相关损耗	SiC 器件在高频硬开关场景下有利于降低部分反向恢复影响。
驱动损耗	频率提高后，栅极电荷和驱动功耗也需要计算。
辅助损耗	风扇、控制电源、母排、电容和磁性器件也会影响整机效率。

为什么高频设计更有价值

SiC 的低开关损耗让系统有机会提高开关频率，从而减小电感、变压器和滤波器体积。对于充电桩、OBC、光伏逆变器和储能 PCS，这意味着更高功率密度和更紧凑的结构设计。

效率提升不能脱离热设计

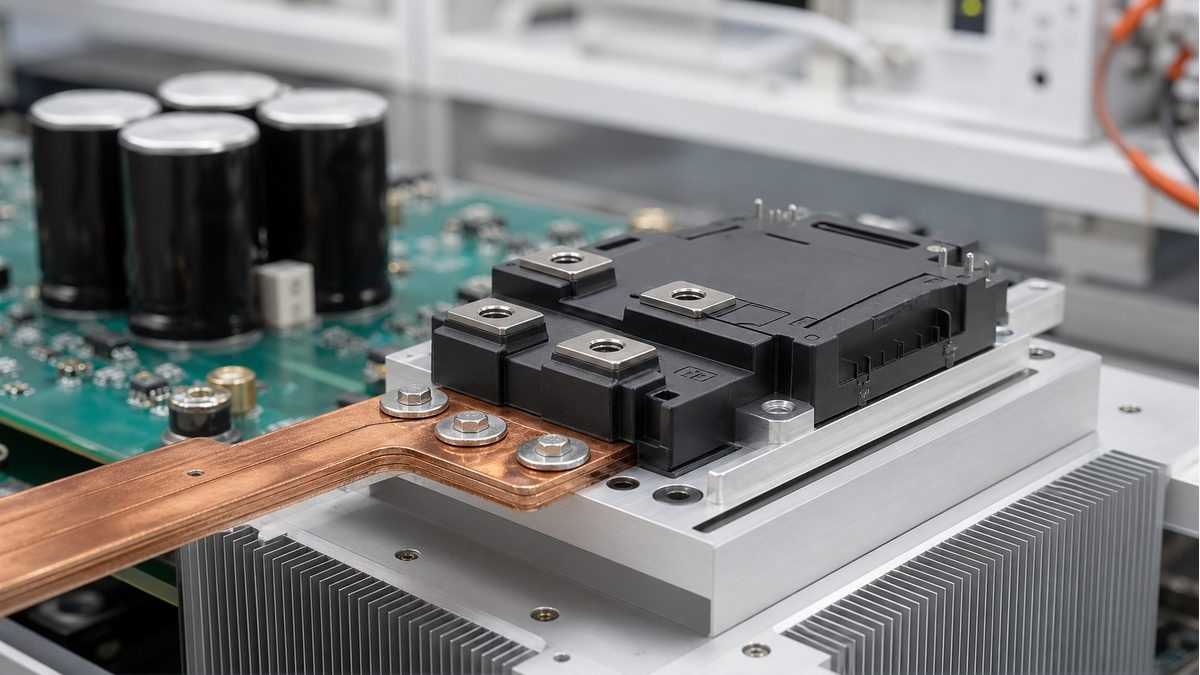

即使器件损耗降低，模块仍然需要可靠的散热路径。散热器平面度、导热材料、安装扭矩、风道和液冷板设计都会影响结温。长期运行项目建议关注满载温升和热循环可靠性。

EMI 与效率需要平衡

SiC 开关速度快，过快的 dv/dt 和 di/dt 可能带来过冲、振铃和 EMI 问题。实际调试中常通过栅极电阻、吸收电路、母排布局和驱动策略在效率与 EMI 之间取得平衡。

常见问题

问：SiC 功率模块一定能让整机效率大幅提升吗？
答：不一定。提升幅度取决于原方案、开关频率、拓扑和热设计，需要样机实测确认。

问：只看模块损耗曲线够不够？
答：不够。损耗曲线是参考，实际还要结合驱动、母排、散热和控制策略。

问：效率优先时应关注什么参数？
答：应同时关注 Rds(on)、开关能量、热阻、驱动条件和测试工况。
