碳化硅半桥模块是什么？在逆变器和充电模块中怎么应用

作者：芯火元科技来源：本站发布时间：2026-07-28 浏览：0

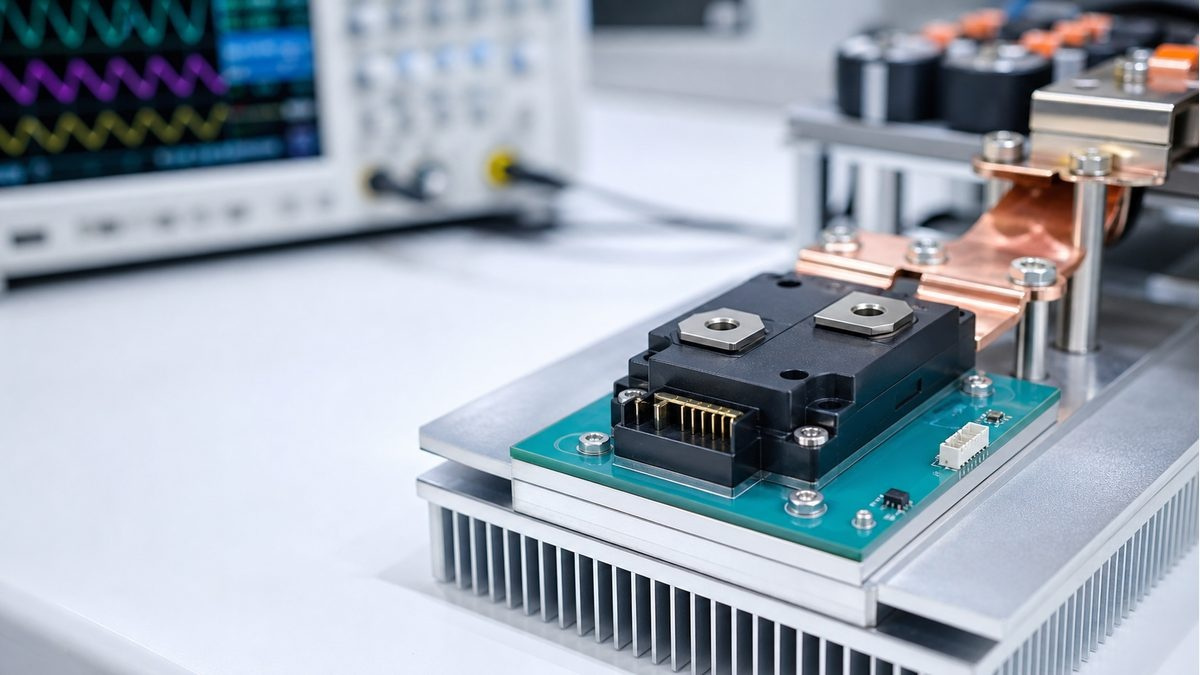

碳化硅半桥模块是把上下桥臂 SiC 功率器件集成在一个模块中的功率器件，常用于逆变器、充电模块、储能 PCS 和高压 DC/DC。

半桥是电力电子中非常常见的基本单元，可以组成全桥、三相桥、LLC、PFC 和多种 DC/DC 拓扑。采用碳化硅半桥模块，有助于缩短功率回路、提高集成度，并在高频和高效率设计中发挥 SiC 器件优势。

半桥模块主要解决什么问题

关注点	工程建议
上下桥臂集成	减少外部连接和布局复杂度，适合标准化功率单元设计。
降低回路寄生	更紧凑的内部互连有利于降低过冲和振铃风险。
便于散热安装	模块化封装方便连接散热器或液冷结构。
提升功率密度	适合高频、高效率和结构紧凑的电源系统。

典型应用

在光伏逆变器中，半桥模块可用于 DC/AC 逆变桥臂；在充电模块中，可用于 PFC、LLC 或高压 DC/DC；在储能 PCS 中，可用于双向变换；在工业驱动中，也可组成三相逆变结构。

选型时要看哪些细节

除了耐压、电流和封装，还要关注上下桥臂匹配、结温范围、热阻、绝缘耐压、NTC 温度检测、驱动接口和保护需求。半桥结构还必须严格防止上下管直通，因此驱动死区、欠压保护和米勒抑制都很重要。

布局和母排设计建议

半桥模块虽然集成度高，但外部母线电容、直流母排、驱动回路和采样回路仍然会影响波形。建议尽量缩短高频电流回路，使用低 ESL 母线电容，并在样机阶段通过双脉冲测试确认过冲和振铃。

常见问题

问：半桥模块可以组成三相逆变器吗？
答：可以。三个半桥单元可以组成三相桥，但需要统一考虑母排、散热和驱动同步。

问：半桥模块最怕什么故障？
答：上下桥臂直通、过压、过流和过温都是重点风险，需要驱动和保护电路配合。

问：半桥模块适合所有 SiC 项目吗？
答：不一定。它适合半桥或桥式拓扑，高度定制拓扑仍需按结构评估。

武汉市芯火元科技有限公司专注模拟芯片与功率半导体代理，授权代理瑞盟科技、基本半导体、青铜剑、新瑞微等品牌，可为充电桩、光伏逆变器、储能 PCS、新能源汽车 OBC、工业控制等项目提供碳化硅 MOSFET、SiC 模块、隔离驱动和信号链器件选型支持。如需样品、替代选型或项目技术沟通，欢迎联系芯火元科技。
