碳化硅模块热设计怎么算？从损耗到结温的实用步骤

作者：芯火元科技来源：本站发布时间：2026-08-01 浏览：5

碳化硅模块热设计的核心，不是给模块配一块“够大的冷板”，而是把损耗换算成结温。完整路径是：确定任务循环，计算每个芯片或开关位置的导通与开关损耗，建立结到壳、热界面材料、冷板再到冷却液的热链，最后检查稳态与瞬态结温是否都留有余量。

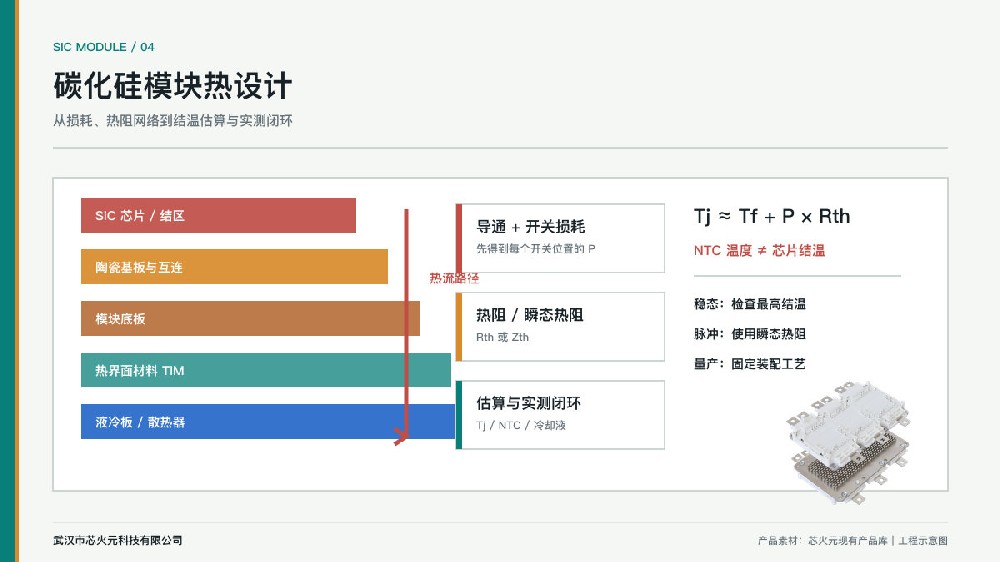

碳化硅功率模块芯片到液冷板的热传导与结温示意图

第一步：别用整机功率代替器件损耗

一台100kW变换器，不代表功率模块发热就是某个固定比例。损耗与拓扑、功率因数、调制、开关频率、电流波形、结温和驱动条件有关。应先把一个工作周期拆开，分别计算导通损耗、开通损耗、关断损耗以及第三象限或续流过程的损耗。

导通损耗可从瞬时电流平方乘以RDS(on)积分得到。实际计算要使用目标栅压和预计结温下的RDS(on)，不能只用数据手册的室温典型值。开关损耗则可基于数据手册Eon、Eoff曲线，按母线、电流、栅极电阻和温度修正。第一轮是估算，最终还应由双脉冲实测校准。

稳态下可用温升约等于损耗乘以热阻做第一轮判断。例如某开关位置平均损耗为P，等效结到冷却液热阻为R，入口或等效冷却液温度为Tf，则可先估算Tj≈Tf+P×R。这里的R不能随手把几个手册值相加：测量边界、单位和对应的芯片位置必须一致。

短时过载、加速、并网冲击或周期性峰值不会立刻达到稳态温升。这时应使用厂家给出的瞬态热阻抗曲线或RC热模型。脉冲宽度、占空比和重复周期共同决定结温波动。只算平均损耗，可能低估短脉冲峰值结温；只按峰值损耗乘稳态热阻，又会过度保守。

多芯片模块还存在位置差异。同一半桥的上、下管损耗可能不同，靠近冷却液入口和出口的芯片温度也可能不同。Infineon公开的同步Boost仿真案例就显示，同一SiC模块两开关位置可能出现明显温差，开关频率提高会放大开关损耗带来的差异。

模块内NTC通常位于基板某处，它测到的是传感器位置温度，不是芯片瞬时结温。二者之间存在空间距离和热时间常数。负载快速变化时，芯片结温已经上升，NTC可能还没反应过来；停机后，NTC又可能继续升温一段时间。

NTC适合做冷板接触异常、稳态温度和系统保护的参考，但需要按厂家给出的阻值曲线读取，并建立NTC温度与结温之间的相关模型。不能简单设置“NTC低于某温度，所以结温一定安全”。

导热硅脂、相变材料或导热垫的标称导热系数只是一个参数。真实热阻还与厚度、涂覆均匀性、底板与冷板平面度、表面粗糙度和锁附压力有关。材料涂得更厚，未必更安全；厚度增加通常会拉高热阻。

装配工艺要写进验证计划：清洁方式、涂覆量、螺栓顺序、分步扭矩和复检方法都应固定。样机阶段最好用压力分布膜或拆机观察确认接触，而不是只看冷板表面温度。
