碳化硅模块怎么选型？先把这张项目参数单填完整

作者：芯火元科技来源：本站发布时间：2026-08-01 浏览：4

碳化硅模块怎么选？先别急着找型号。工程上真正有效的顺序是：确定拓扑和母线边界，再计算电流与损耗，随后核对封装、冷却和驱动。只发一句“1200V、400A半桥模块”，供应商最多能给出候选清单，不能判断它能否在你的工况里长期运行。

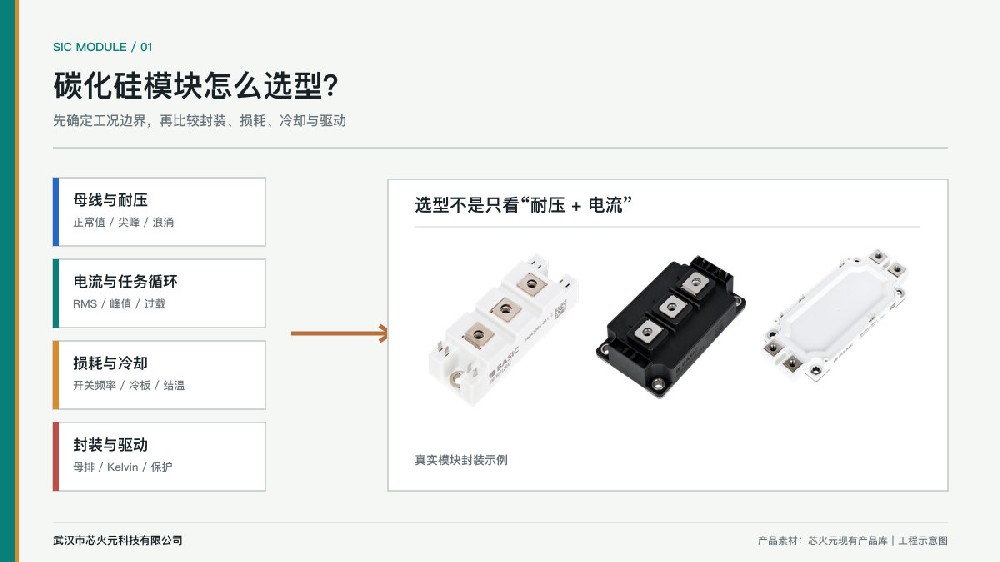

碳化硅模块选型参数与封装热设计示意图

一张询型表，比十轮聊天有用

下面这些信息不必一次算得非常精确，但至少要给出设计目标和最坏工况。采购可以拿它询价，工程也能用它筛掉明显不合适的模块。

耐压选择要从最大直流母线出发，把开关尖峰、回馈工况、浪涌、控制异常和海拔影响放在一起看。不要用固定百分比替代测试。母排寄生电感、开关速度和吸收网络不同，尖峰水平也不同。1200V模块常用于高压电源、充电桩、光伏和储能等方向，但“常用”不等于你的项目一定合适。

初选时可以先按耐压等级缩小范围，样机阶段再用双脉冲测试和整机极限工况确认VDS峰值。若尖峰已经逼近器件边界，单纯把栅极电阻加大虽然能降速度，却可能把开关损耗和温升推高。此时应回头看功率环路、母排和吸收设计。

模块数据手册中的连续电流通常对应指定壳温或结温条件。你的冷板温度、热界面材料、安装压力和开关损耗不会与手册测试条件完全相同。因此，额定电流只能用于第一轮筛选，不能直接当作整机输出能力。

更可靠的办法是按任务循环计算导通损耗与开关损耗，再通过热阻抗模型估算结温。电机驱动要看低速大转矩和堵转边界，储能PCS要看长期双向运行，充电模块还要考虑柜内高温及模块间热耦合。不同应用的“最坏点”并不一样。

SiC MOSFET模块的导通损耗与RDS(on)有关，但数据必须在相同栅压、结温和电流条件下比较。室温典型值很好看，真正拉开温升差距的往往是高温曲线。用于并联时，还要观察器件参数分散、内部布局和温度反馈对均流的影响。

开关损耗同样不能只抄数据手册首页。Eon和Eoff受到母线、电流、栅极电阻、驱动电压、回路电感及测试温度影响。拿不同厂家在不同测试平台上的单个数字横向排名，结论通常不稳。最好先把候选器件换算到接近项目的工况，再上双脉冲平台复测。

模块封装会改变功率环路电感、驱动回路长度、爬电距离、冷板设计和装配方式。34mm、62mm及各种低电感汽车级封装各有适用范围，不能只凭外形大小判断功率等级。现有平台替代时，应逐项核对端子位置、安装孔、底板结构、NTC引脚、辅助源极以及扭矩要求。

如果项目还没画结构，建议让电气、结构和热设计一起确定封装。等PCB、母排和冷板都定型后再找模块，选择会窄很多，最后常常不是器件贵，而是改结构更贵。

只知道功率和母线，能推荐模块吗？
可以做初步筛选，但还需补充拓扑、开关频率、电流波形和冷却条件，否则无法判断热裕量。

模块电流留得越大越好吗？
过度放大会增加成本、驱动负担和结构尺寸。合适的裕量应来自损耗、结温和异常工况计算。

同封装模块可以直接替换吗？
不能默认直接替换。端子定义、内部拓扑、驱动要求、NTC曲线和安装条件都要逐项核对。

项目询型：武汉市芯火元科技有限公司可协助核对碳化硅功率模块、隔离驱动芯片及配套驱动方案。为了减少来回确认，建议同时提供拓扑、母线电压、连续与峰值电流、开关频率、冷却条件、目标封装、样机节点和量产时间。已有旧料时，请附完整型号与数据手册版本。

本文的选型方法参考功率器件数据手册通用测试条件及宽禁带模块应用资料。具体栅压、结温上限、短路能力和安装扭矩必须以目标型号最新版数据手册为准。
