碳化硅模块并联为什么会不均流?从一次温升异常说起

作者:芯火元科技  来源:本站  发布时间:2026-08-01  浏览:4

三只碳化硅模块并联,电流探头却显示其中一只总是更“勤快”,温度也比另外两只高。换模块后,热点跟着安装位置走,不跟着器件走。到这里基本可以判断:问题更可能在连接、驱动或散热对称性,而不是某一只模块天生异常。

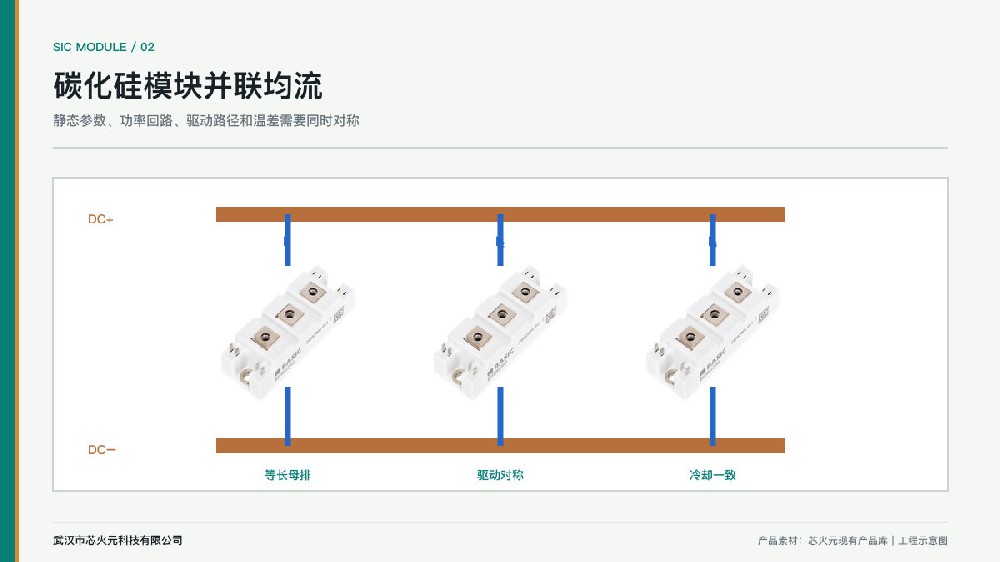

三只碳化硅功率模块并联均流与对称母排示意图

先分清静态不均流还是动态不均流

并联调试最怕一上来就改栅极电阻。先把问题分成两类,排查会快很多。

类型主要表现优先检查
静态不均流导通稳定后,各支路电流仍有固定偏差RDS(on)分散、连接电阻、结温差、冷板接触
动态不均流开通或关断瞬间某支路电流尖峰更高功率环路电感、驱动延迟、共源电感、栅极回路
反向过程不均流续流或换流时支路波形差异明显死区、体二极管特性、换流回路及探头布置

静态均流问题常在大电流持续导通时暴露,动态均流则要看开关沿附近的波形。两者可能同时存在,但处理手段不一样。

这次温升异常,最后查到了母排

三个安装位看上去完全对称,铜排长度也相近。真正测量后发现,中间支路的连接点比两侧少一个转折,回路电感更小;驱动板又采用一拖三布线,中间模块的栅极路径最短。它在开通瞬间抢到更多电流,开关损耗随之增加,结温升高后参数继续变化,最后形成稳定的温差。

肉眼看到的“对称”不等于电气对称。并联模块应从直流母线正端出发,把每条支路的导体长度、截面积、层叠方式、连接点数量和回流路径一起比较。驱动回路也一样,栅极与Kelvin源极要成对布置。

共用一个驱动器,省板子但不一定省事

共用驱动器可以做,但每只模块仍需要独立的栅极电阻,并保持支路尽量一致。若从驱动输出串接经过第一只再到第二只,前后模块看到的驱动阻抗和寄生参数不同。高速SiC模块会把这点差异放大。

更稳妥的布线是星形分配:驱动输出在同一点分支,分别走向各模块;每条栅极线都配有对应的Kelvin源极回路。功率源极不能代替Kelvin源极返回驱动板,否则负载电流产生的共源电感压降会直接叠加到VGS上。

参数配对有用,但别把它当成唯一办法

模块RDS(on)和开关损耗存在生产分散。对高功率并联系统,按关键参数配对能缩小差异,但量产不能只依靠实验室里挑出的几只“好搭档”。设计本身应能容纳正常参数分布。Infineon公开的SiC模块硬并联研究也把内部布局、功率PCB、驱动设计、静态与动态均流分别讨论,并用参数分布估算量产温差。

采购阶段可以确认是否提供参数分组或测试数据,工程阶段则要做最坏组合评估。若设计只有在参数几乎相同的情况下才能均流,量产风险会很高。

温度会把小偏差变成大问题吗

会,但方向要结合器件曲线和工作点判断。某支路先多分一点电流,损耗和结温就会上升;温度又会改变导通电阻及开关损耗。最终可能出现负反馈,也可能让温差扩大。仅凭“SiC正温度系数,所以天然好并联”来下结论不够。

冷板同样会制造偏差。入口附近冷却更强,出口附近温度更高;导热硅脂厚度、底板平面度和锁附顺序也会影响结到冷却液的热路径。排查时应把模块位置互换:若热点跟着器件走,查器件和驱动;若跟着位置走,优先查母排、驱动支路和冷板。

一套实用的排查顺序

  1. 校准电流探头并做通道去偏、时延对齐,先排除测量差。

  2. 低频或直流条件下检查静态均流和连接压降。

  3. 交换模块位置,观察偏差跟器件还是跟安装位。

  4. 分别测量每只模块的VGS、VDS和支路电流,查看动态差异。

  5. 对照功率母排与驱动回路的几何尺寸,测或仿真寄生电感。

  6. 扫描独立栅极电阻,确认是否能改善动态均流而不过度增加损耗。

  7. 在完整冷却条件下做长时间温升和循环工况测试。

常见问题

并联模块一定要同批次吗?
同批次有助于减少部分分散,但不能替代对称设计和量产容差验证。最终应依据厂家要求及实测数据。

每只模块都要单独驱动器吗?
不一定。共用驱动或独立驱动各有实现方式,重点是传播延迟、驱动阻抗、回路对称和故障时的一致关断。

电流差多少算合格?
没有脱离工况的统一数字。应根据单支路电流裕量、结温差、寿命目标和异常工况设定项目限值。

项目询型:武汉市芯火元科技有限公司可协助核对碳化硅功率模块、隔离驱动芯片及配套驱动方案。为了减少来回确认,建议同时提供拓扑、母线电压、连续与峰值电流、开关频率、冷却条件、目标封装、样机节点和量产时间。已有旧料时,请附完整型号与数据手册版本。

参考资料

并联部分参考Infineon公开文章《Hard Paralleling SiC MOSFET Based Power Modules》及其并联实例。文章用于说明方法,具体项目仍需结合目标模块数据和实测波形。
