碳化硅模块驱动怎么调？关于栅压、负压关断和保护的9个问题

作者：芯火元科技来源：本站发布时间：2026-08-01 浏览：4

碳化硅模块驱动没有一组通吃所有型号的电压和电阻。正确做法是从目标模块的数据手册出发，把栅压范围、栅极电荷、内部栅阻、Kelvin源极、短路要求和目标开关速度一起核对，再通过双脉冲测试收敛参数。下面用调试现场最常问的9个问题，把这件事说清楚。

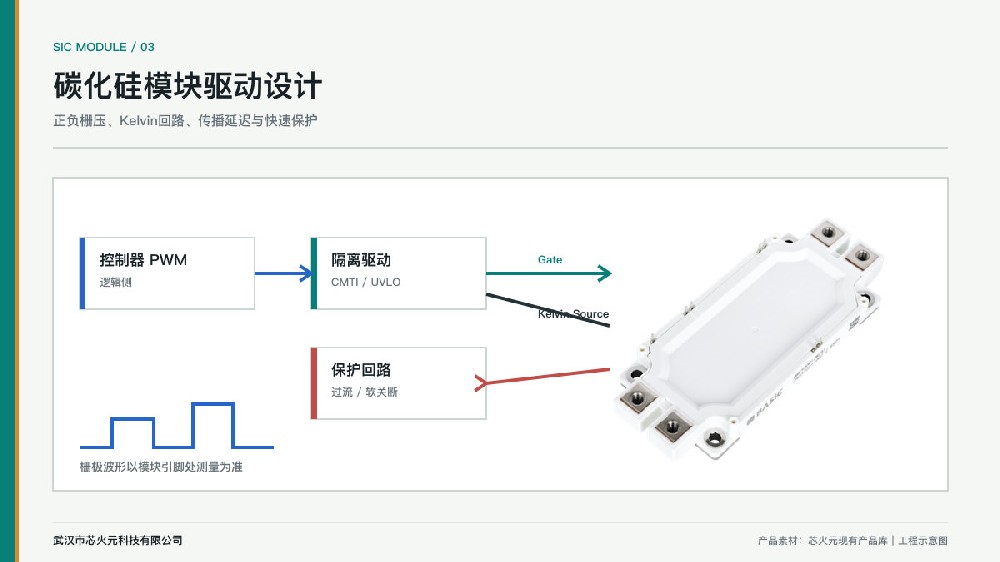

碳化硅模块隔离驱动与正负栅压保护电路示意图

1. 正向栅压应该设多少

先看模块厂家给出的推荐工作栅压，而不是照搬另一家SiC器件的经验值。正向栅压会影响导通电阻，也受绝对最大额定值和可靠性限制。驱动电源的稳态误差、启动过冲、布线振铃都要算进去。实验室电源显示的电压合适，不代表模块引脚处的瞬态VGS一定安全。

不一定，但半桥高速开关时常会评估负压关断。对侧器件快速开通产生的dv/dt会通过米勒电容耦合到本侧栅极，负压可以增加抗误导通余量。Wolfspeed的公开驱动资料指出，负压偏置可提高半桥噪声裕量；单端拓扑在布局良好、没有误导通时也可能使用0V关断。

负压不是越深越好。它会占用栅极负向额定裕量，还可能影响第三象限导通表现。最终值应以目标模块资料和VGS实测为准。

粗略估算可以用栅极电荷除以期望开关时间，但模块内部多芯片并联、驱动器输出电阻、外部栅极电阻和回路电感都会改变实际波形。峰值电流规格要有余量，平均驱动功耗也不能漏算。开关频率提高后，驱动电源和隔离电源的热负担会增加。

选一个电流很大的驱动器并不会自动获得好波形。回路太长或源极返回不对，大电流反而只会带来更尖的振铃。

建议预留分开调节的能力。开通电阻主要影响di/dt、开通损耗、反向恢复过程和EMI；关断电阻则会影响dv/dt、关断损耗和VDS过冲。用二极管把RG(on)与RG(off)分开，样机调试更灵活。量产值仍需在温度、器件分散和最坏母线下复核。

功率源极承载大电流，寄生电感上的电压会混入驱动回路。Kelvin源极给驱动器提供独立、低电流的参考回路，可以减小共源电感对VGS的影响。模块提供辅助源极引脚时，应按厂家建议接到驱动返回端，不能为了布线方便随意与功率源极远端汇合。

它们都用于提高关断抗干扰能力，但动作机制不同。米勒钳位在栅压降到一定范围后提供低阻抗回路，负压则把稳态关断点移到0V以下。是否组合使用取决于驱动芯片、模块阈值、dv/dt和布局。先测误导通波形，再决定电路，不要为了功能表好看把所有保护都堆上去。

不建议。SiC MOSFET短路过程、允许保护时间和关断过压与IGBT不同。检测阈值、消隐时间、检测二极管、软关断电流和故障反馈延迟都要重算。保护太慢可能来不及，关断太快又可能因回路电感产生过高VDS尖峰。

有些模块或方案采用分流器、电流互感器或其他快速过流检测。选哪种方式，要看拓扑、电流范围、隔离和响应时间要求。

应尽量测在模块侧、栅极电阻之后，并以对应的Kelvin源极为参考。Wolfspeed 2025年的模块驱动应用笔记专门说明：若探头放在栅极电阻的驱动器一侧，看到的电压可能像瞬间跳变，而模块实际栅极仍在充放电。电阻越大，这种差异越容易误判。

探头本身也会引入电容和环路。高共模瞬态环境下，要使用适合的隔离测量方案，并进行通道去偏和时延校准。

不能只看一张“很干净”的栅极波形。至少要同时核对VGS正负峰值、VDS过冲、开通与关断损耗、振铃频率、死区、误导通、温升和EMI。随后还要在最高母线、不同电流、冷热条件和器件样本上重复测试。

网上常见的“+15V/-3V”“+18V/-4V”只能作为某些器件和某些平台的案例，不能当作碳化硅模块统一答案。数据手册给边界，双脉冲测试负责把参数落到你的母排、冷板和驱动板上。

项目询型：武汉市芯火元科技有限公司可协助核对碳化硅功率模块、隔离驱动芯片及配套驱动方案。为了减少来回确认，建议同时提供拓扑、母线电压、连续与峰值电流、开关频率、冷却条件、目标封装、样机节点和量产时间。已有旧料时，请附完整型号与数据手册版本。

驱动与测量部分参考Wolfspeed《Gate Driver Design for SiC Power Modules》（2025年5月修订）及其公开栅极驱动技术文章。目标器件的最新版数据手册优先级更高。
