碳化硅模块双脉冲测试怎么做？接线、波形与安全检查清单

作者：芯火元科技来源：本站发布时间：2026-07-31 浏览：6

双脉冲测试（DPT）用于在可控母线和电流条件下观察碳化硅模块的开通、关断、过压、振铃和开关能量。第一脉冲把负载电感电流拉到目标值，短暂关断后，第二脉冲用于捕获目标电流附近的开关过程。它能回答“这块模块配这套驱动和母排到底开得怎么样”，但前提是接线、测量和安全措施都可靠。

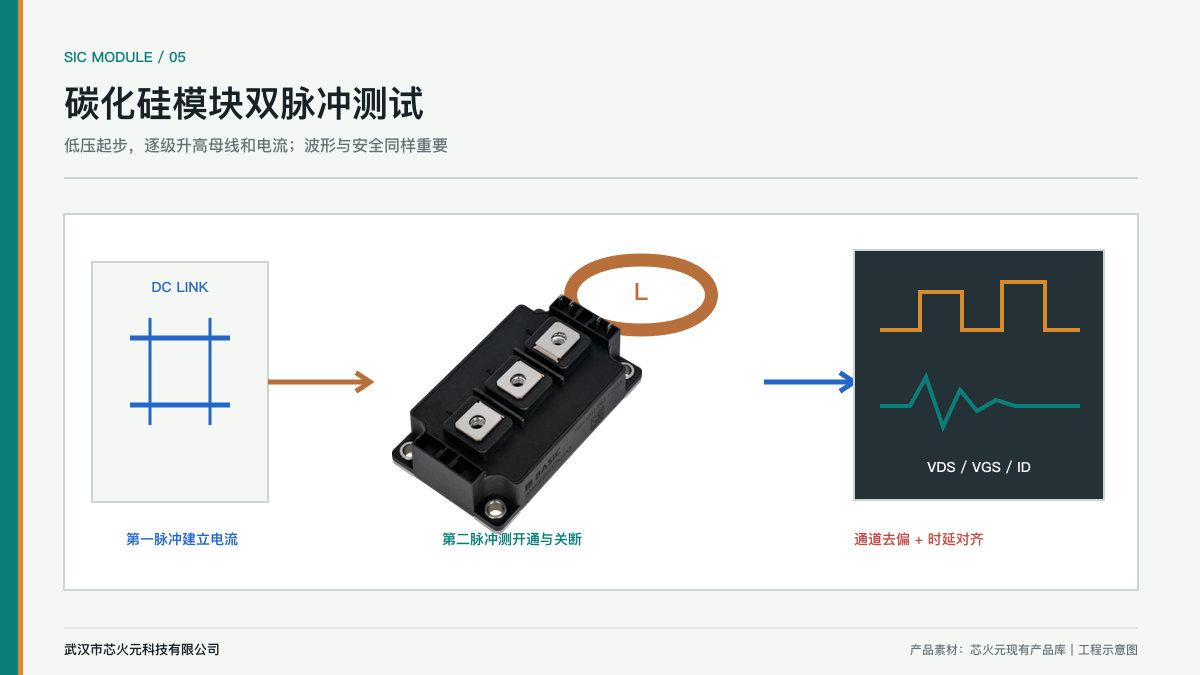

碳化硅功率模块双脉冲测试平台与示波器波形示意图

测试台最少需要哪些部分

第一脉冲导通时间决定电感电流上升量。忽略损耗做初步估算时，电流增量与母线电压和脉冲时间成正比，与电感量成反比。第一脉冲关断后，电感电流转入上管体二极管或续流路径。第二脉冲再次开通，便能观察被测器件的开通过程及对侧反向恢复或换流行为；第二脉冲关断则用于测关断过程。

调试时从低母线、短脉冲开始。确认极性、波形和保护正常后，再逐级提高电压及电流。不要第一次上电就跳到目标额定点。

计算Eon和Eoff时，需要对VDS与ID乘积在定义区间内积分。不同厂家、不同测试标准可能采用不同积分边界，横向比较前应统一定义。示波器自动测量很方便，但不能省掉波形检查；基线偏置或通道时延差一点，积分结果就可能偏很多。

高侧和低侧信号存在高共模、快速dv/dt，宽禁带模块又有很陡的开关沿。Keysight的宽禁带模块测试资料强调，DPT需要处理探头补偿、偏置、通道去偏、时延对齐和共模噪声。若电压与电流通道相差几个纳秒，乘积波形就可能出现并不存在的正负能量。

VGS应尽量在模块栅极与Kelvin源极之间测量。VDS探头连接环路要短，并满足电压、共模和绝缘要求。电流探头或分流器的安装位置也会改变回路寄生参数，不能为了测量方便绕一大圈导线。

关断过压通常与回路寄生电感和di/dt有关。减小关断电阻可能降低关断损耗，却会推高过压；增大电阻能放慢开关，但损耗会上升。更值得优先处理的是缩短功率回路、优化层叠母排和直流支撑电容位置。吸收网络应根据振铃频率与能量设计，而不是看到尖峰就随手加电容。

栅极振铃要区分真实VGS与测量环路拾取。先缩短探头回路、核对参考点，再调整栅极电阻、磁珠、米勒钳位或负压关断。测量方法没站稳，后面的优化可能全在追假信号。

保存母线、电流、结温或壳温、栅压、RG(on)、RG(off)、驱动板版本、母排版本、探头型号、采样率、带宽限制及积分区间。仅保存一张示波器截图，过几周就很难复现实验。参数扫描最好用统一命名和表格记录，避免把不同温度或不同探头位置的数据混在一起。

双脉冲测试能代替整机测试吗？
不能。它适合分离和观察单次开关过程，整机中的热耦合、控制、EMI和长时间运行仍需另外验证。

只测低侧模块够不够？
要看目的。半桥上下管布局和测量条件可能不同，并联系统还要分别观察各支路。

双脉冲波形比数据手册差，是器件有问题吗？
不一定。母排、驱动参数、温度、探头位置和积分定义不同都会造成差异，应先统一测试条件。

项目询型：武汉市芯火元科技有限公司可协助核对碳化硅功率模块、隔离驱动芯片及配套驱动方案。为了减少来回确认，建议同时提供拓扑、母线电压、连续与峰值电流、开关频率、冷却条件、目标封装、样机节点和量产时间。已有旧料时，请附完整型号与数据手册版本。

测试方法参考Keysight宽禁带功率模块测试与双脉冲测试公开资料。高压测试有触电、爆裂和储能风险，应由具备资质和经验的人员在有联锁的实验环境中进行。
