碳化硅 MOSFET 如何选型？工程师需要关注哪些参数

作者：芯火元科技来源：本站发布时间：2026-07-28 浏览：19

碳化硅 MOSFET 选型需要同时看耐压、导通电阻、开关损耗、封装散热和驱动条件。对于充电桩、光伏逆变器、储能 PCS 和新能源汽车 OBC 等应用，器件参数要和拓扑、电压平台、散热结构及驱动方案一起评估。

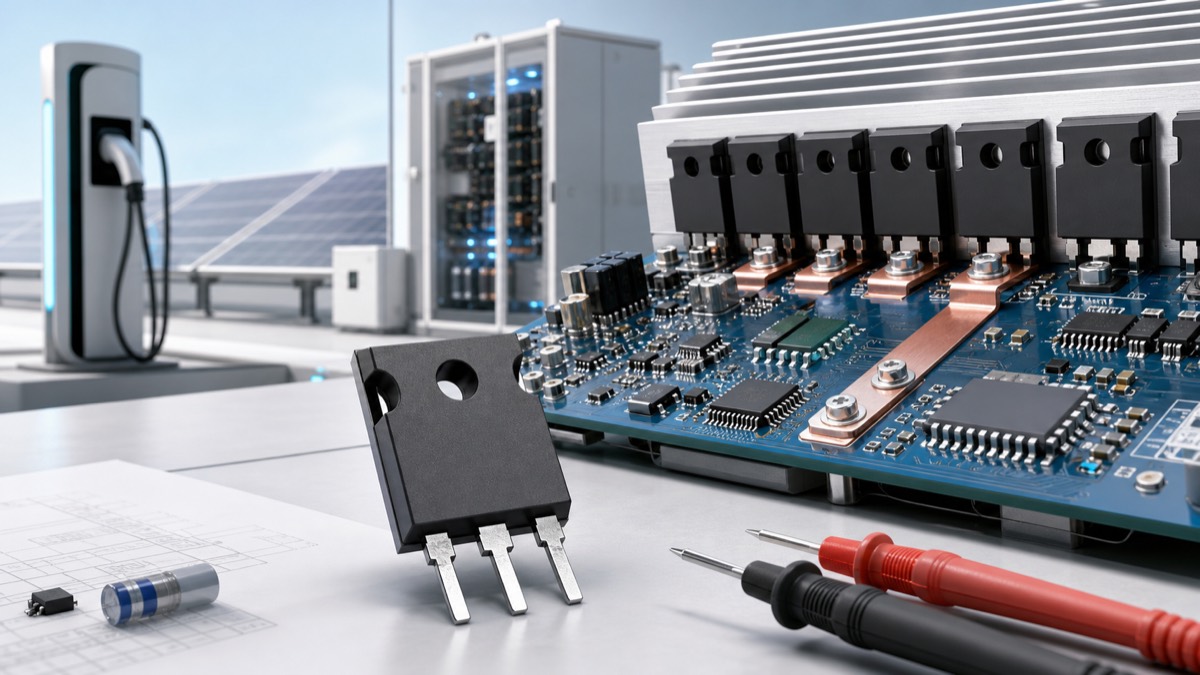

碳化硅 MOSFET 选型参数示意图

一、先确认应用电压和拓扑

选型的第一步不是直接比较型号，而是确认系统母线电压、浪涌裕量和拓扑结构。650V 器件常见于部分中低压电源与 PFC 场景，1200V 器件更常见于高压充电桩、光伏逆变器、储能 PCS 和工业电源。

RDS(on) 越低通常导通损耗越小，但芯片面积、栅极电荷、寄生参数和成本也会变化。工程师需要结合实际开关频率、散热条件和效率目标进行平衡。

SiC MOSFET 对栅极驱动电压、负压关断、米勒钳位和隔离能力更敏感。若驱动设计不合理，可能出现误导通、过冲或 EMI 问题，因此建议器件和驱动方案一起选型。

问：碳化硅 MOSFET 一定比 IGBT 更适合所有场景吗？
答：不一定。SiC MOSFET 在高频、高效率和高功率密度场景优势明显，但仍要结合成本、成熟度、散热和驱动设计判断。

问：选择分立器件还是模块？
答：中小功率可优先评估分立器件，大功率、高可靠性和装配一致性要求较高的系统可考虑碳化硅模块。

武汉市芯火元科技有限公司提供瑞盟科技、基本半导体、青铜剑、新瑞微等品牌产品支持，可协助工程师进行碳化硅 MOSFET、SiC 模块及驱动方案选型。如需样品咨询或项目支持，欢迎联系我们。
