碳化硅模块和 IGBT 模块有什么区别？替换前先看这几个风险

作者：芯火元科技来源：本站发布时间：2026-08-23 浏览：4

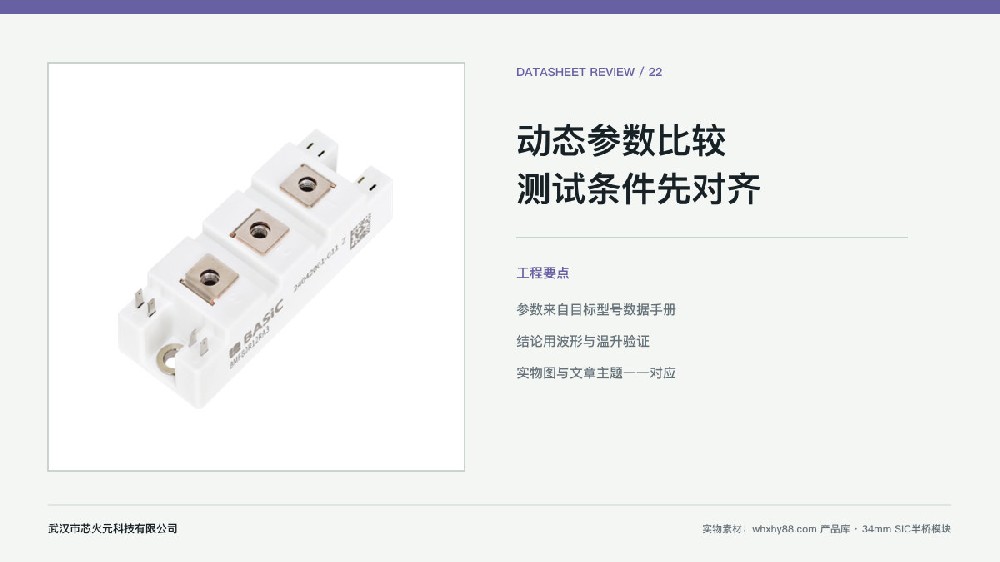

碳化硅模块和 IGBT 模块动态参数对比实物图

碳化硅模块和 IGBT 模块的差别，不只是“SiC 更先进”。对工程师来说，更关键的是：SiC 开关更快、损耗更低，但它也更挑驱动、母排、接地、保护和 EMI。旧平台能跑 IGBT，不代表换成 SiC 后还能原样通过。

先把两类器件的性格说清楚

IGBT 模块在工业变频、光伏、UPS、充电桩里用了很多年，驱动和保护经验成熟。SiC 模块的优势在高频和低损耗，但高 dv/dt、短路保护时间、栅极电压边界和封装寄生参数都会让系统设计更敏感。

比较项	IGBT 模块	碳化硅模块
开关损耗	较高，提高频率容易带来温升	较低，有机会提高频率或降低散热压力
导通特性	饱和压降特性明显	看 RDS(on)，随温度和栅压变化
驱动要求	平台成熟，速度相对温和	要看正负栅压、米勒钳位、CMTI 和驱动峰值电流
短路保护	保护窗口通常更宽	检测和软关断时序要更谨慎
EMI	边沿较慢，整改压力相对小	频谱更宽，母排和接地更关键

替换前最容易低估的三件事

第一是过压。SiC 关断速度快，原母排上的寄生电感会变得更明显。第二是误导通。米勒电流、共源电感和驱动参考点都会影响关断管 VGS。第三是 EMI。旧滤波器、屏蔽和接地方案可能需要重调。

什么时候值得从 IGBT 切到 SiC

如果项目卡在效率、散热器尺寸、风机噪声、磁件体积或高温降额，SiC 值得进入候选。如果频率不高、空间充足、成本极敏感，IGBT 仍可能是更稳的选择。材料路线不是答案，系统账本才是答案。

替换验证要保留旧平台基线

替换前先保存 IGBT 方案的效率、温升、EMI、故障保护和关键波形。没有旧数据，SiC 样机跑起来后也很难判断收益来自器件、磁件、控制还是散热变化。建议一次只改一个主要变量，不要模块、驱动、母排和软件同时大改。

常见问题

问：1200V IGBT 可以直接换 1200V SiC 模块吗？

答：不能只按耐压判断。驱动电压、短路保护、开关速度、封装寄生参数和散热条件都要重新核对。

问：SiC 模块一定比 IGBT 模块效率高吗？

答：器件层面有低损耗优势，但系统效率还取决于拓扑、频率、磁件、驱动和散热。

问：替换项目最先应该测什么？

答：建议先做双脉冲和驱动保护验证，再进入整机效率、温升和 EMI 测试。

找芯火元沟通时，建议带上这些信息

如果是 IGBT 替换项目，最好同时提供原 IGBT 模块型号、驱动板参数、母排照片和当前测试波形。武汉市芯火元科技有限公司可围绕基本半导体碳化硅模块、碳化硅 MOSFET、碳化硅肖特基二极管和 SiC/IGBT 隔离驱动器提供选型与样品支持。咨询时带上母线电压、拓扑、电流、开关频率、冷却方式、封装空间和当前测试波形，会比只说“找一款 SiC 模块”更容易得到可落地的候选方案。
