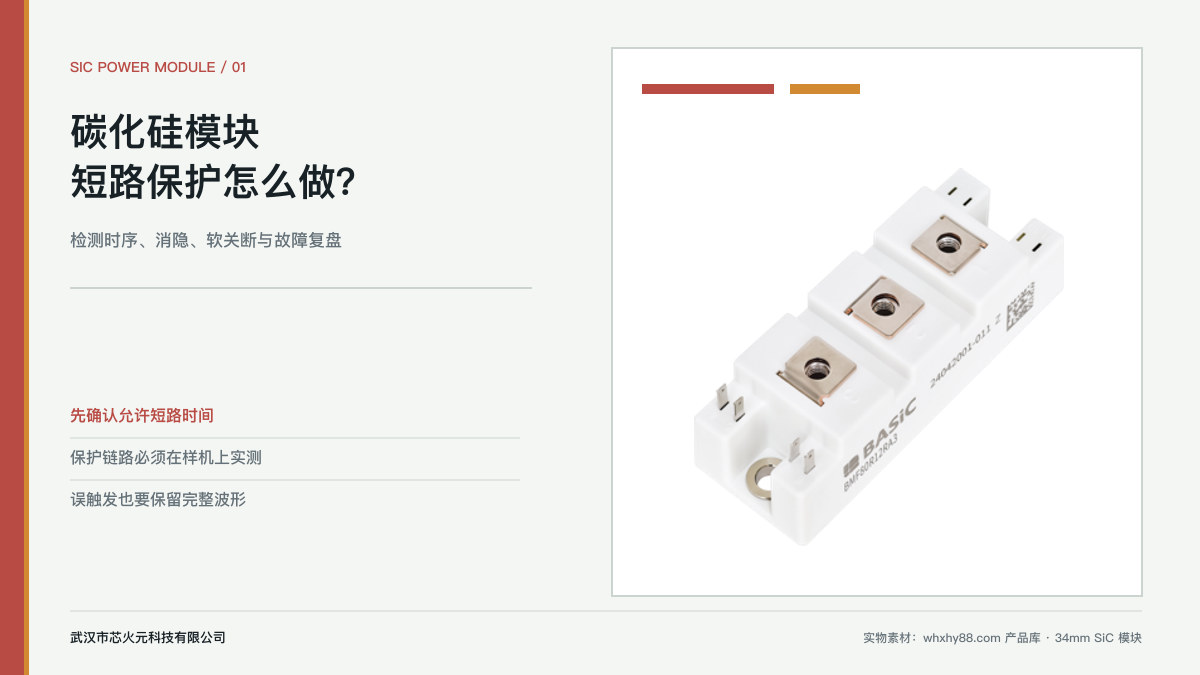

碳化硅模块的短路保护,核心不是把某个阈值抄进驱动板,而是让“故障发生、检测、确认、关断”整条链路在目标器件允许的短路时间内结束。SiC MOSFET开关快,短路时芯片升温也快。保护做慢了,器件可能在波形还没被工程师看清之前就损坏;做得过于敏感,又会在正常开通或共模干扰下频繁误报。

工程现场常把所有过流都叫“短路”,其实保护难度并不一样。桥臂直通通常发生在开通过程,母线电压几乎直接加到器件上;负载端短路可能带着电感和线缆,电流上升斜率不同;接地故障还会牵涉绝缘和共模路径。测试前先写清故障位置,后面的阈值和测试方法才有意义。
| 故障场景 | 常见波形特征 | 优先检查 |
|---|---|---|
| 上下桥臂直通 | 电流快速上升,VDS维持较高 | 死区、误导通、驱动互锁 |
| 负载端短路 | 受外部电感影响,电流斜率与直通不同 | 采样带宽、线缆与负载模型 |
| 开通到已有短路 | 器件刚开通就进入高电流区 | DESAT消隐与开通瞬态 |
| 运行中突发短路 | 原有负载电流突然改变 | 保护传播延迟和关断过压 |
DESAT通过判断器件导通后的VDS是否异常升高来识别故障,电路相对紧凑,但需要处理高dv/dt、二极管恢复、寄生电容和消隐时间。分流器响应快,能直接看到电流,却会增加损耗和高压侧测量难度。霍尔或磁通门传感器适合系统级过流保护,带宽通常不足以单独承担最快一级的器件短路保护。
实际项目常用分层方案:驱动板负责最快一级的本地保护,控制器根据母线电流、相电流和故障状态做系统停机。两级保护的阈值和动作时间要错开,否则很难判断究竟是谁先动作。
器件开通时,DESAT检测节点要经历充电和恢复过程。如果消隐太短,正常开通尖峰就可能被当成短路;消隐太长,则会吃掉本来就有限的保护时间。较稳妥的做法是把驱动传播延迟、器件开通过渡、检测电路建立、比较器判定以及关断过程分别测出来,再计算总时间。
这里没有通用的“几微秒答案”。短路耐受能力与母线电压、栅压、结温、模块内部结构及器件批次有关,应以目标型号数据手册和厂商测试条件为准。
短路电流已经很高时,如果像正常关断那样快速拉低栅极,功率回路寄生电感会产生更高的关断过压。软关断通过限制栅极放电速度来降低di/dt,但它同时延长了器件处于高损耗区的时间。软关断电阻、分级关断电流和持续时间必须与模块、母排及母线电压一起调。
如果一次软关断后VDS过压仍高,不要只继续放慢栅极。先看直流支撑电容距离、层叠母排、回流面积和吸收网络。栅极参数只能处理一部分问题。
保护评审时可以把总时间拆成五段:故障电流建立时间、检测节点响应时间、比较器及隔离链路延迟、驱动器进入软关断的延迟、栅极下降到安全区间的时间。每一段都用示波器实测,并记录最大值而不是只记典型值。温度、电源电压和器件批次变化后,还要确认预算仍有余量。
驱动器给出的“短路保护延迟”常常只描述芯片内部的一部分,不包含外部高压二极管、RC网络、隔离电源和模块关断过程。采购数据手册时应看清测试条件,不能把一个表格数字当成整机保护时间。
可以作为原理参考,但不应直接判定兼容。SiC模块的开关速度、推荐栅压、短路耐受条件和关断过压都可能不同。旧板的DESAT二极管结电容、消隐电容、软关断电流和PCB爬电距离也需要重新核对。最容易被忽略的是隔离电源:故障时负压轨和驱动峰值电流若发生塌陷,实际关断波形会与台架空载测试不同。
短路保护能只靠控制器ADC吗?
通常不建议。采样、运算和通讯延迟可能无法覆盖器件级快速保护,应设置驱动侧硬件保护。
DESAT阈值越低越安全吗?
不一定。阈值过低会降低抗干扰余量,正常开通时也可能误触发。
短路测试做一次通过就够吗?
不够。器件经历短路应力后可能出现参数漂移,重复测试次数和判定标准应由可靠性计划确定。
武汉市芯火元科技有限公司可协助核对碳化硅功率模块、隔离驱动芯片及保护方案。咨询时建议提供完整模块型号、母线电压、拓扑、栅压、短路类型、目标保护时间和现有故障波形。
资料参考:Wolfspeed SiC功率模块应用资料;基本半导体隔离驱动芯片产品资料。具体阈值和时序以目标器件最新版数据手册为准。
