碳化硅模块可靠性验证不能只做一次高温满载。项目需要先定义真实任务剖面,再用功率循环、温度循环、绝缘、湿热、振动和电气应力试验覆盖主要失效机制,同时跟踪RDS(on)、热阻、漏电和绝缘等参数是否漂移。

光伏逆变器、储能PCS、充电桩和车用电驱的负载变化完全不同。可靠性计划至少要包含环境温度、冷却条件、母线范围、开关频率、负载循环、启停次数、过载事件和目标寿命。没有这些输入,试验只能说明样品经受过某种应力,无法说明是否覆盖实际使用。
| 试验 | 主要施加的应力 | 常关注的失效 |
|---|---|---|
| 功率循环 | 芯片发热造成结温反复变化 | 键合、焊层、烧结层和热阻漂移 |
| 温度循环 | 外部环境整体升降温 | 不同材料CTE失配、壳体和基板疲劳 |
| 高温反偏/栅偏 | 高温与电场长期叠加 | 漏电、阈值和栅氧可靠性 |
| 湿热与绝缘 | 湿度、污染和高电压 | 绝缘下降、腐蚀和爬电问题 |
| 振动与机械冲击 | 运输及设备运行的机械载荷 | 端子、连接、壳体和冷却接口 |
功率循环通过通电让芯片自身发热,模块内部温度梯度明显;温度循环通常把整个样品放进环境箱,升降温更均匀。两者激活的失效机制并不相同。只做环境箱循环,未必能代表频繁启停时芯片与基板之间的局部热机械应力。
试验条件也不应只写循环次数。需要记录结温摆幅、最低和最高温度、升降温速率、通断时间、冷却方式和失效判据。相同的一万次循环,温度摆幅不同,损伤程度可能差很多。
可靠性试验不是等模块彻底损坏才有结果。导通电阻上升、热阻增加、漏电改变、栅极阈值漂移或绝缘下降,可能更早暴露连接层和芯片问题。建议在试验前建立基线,并按固定间隔复测。
测量方法要稳定:同一结温、同一栅压、同一电流和相同夹具条件下比较RDS(on);热阻测试应固定TIM、冷板和传感器位置。否则工装变化会被误判成器件退化。
同一批样品全部投入一种试验,出现异常后往往缺少对照。较完整的计划会保留未加应力的基准样品,并把不同批次分散到各试验组。若项目要比较TIM、冷板或驱动参数,也应一次只改变主要变量。样品数量不足时,与其同时铺开很多条件,不如优先覆盖最可能的失效机制,并明确结论的适用范围。
测试中途取样也很有价值。把参数漂移随循环次数画成曲线,能看出变化是稳定、加速还是突然发生。只有试验前后两个数据点,容易错过退化拐点。
功率循环寿命常用温度摆幅、平均温度和通断时间建立经验模型,但模型来自特定封装、材料和试验范围。把模型外推到更高温度、更短脉冲或另一种连接工艺时,误差可能很大。工程上应把模型用于方案比较和风险排序,再用项目相关的加速试验校正。

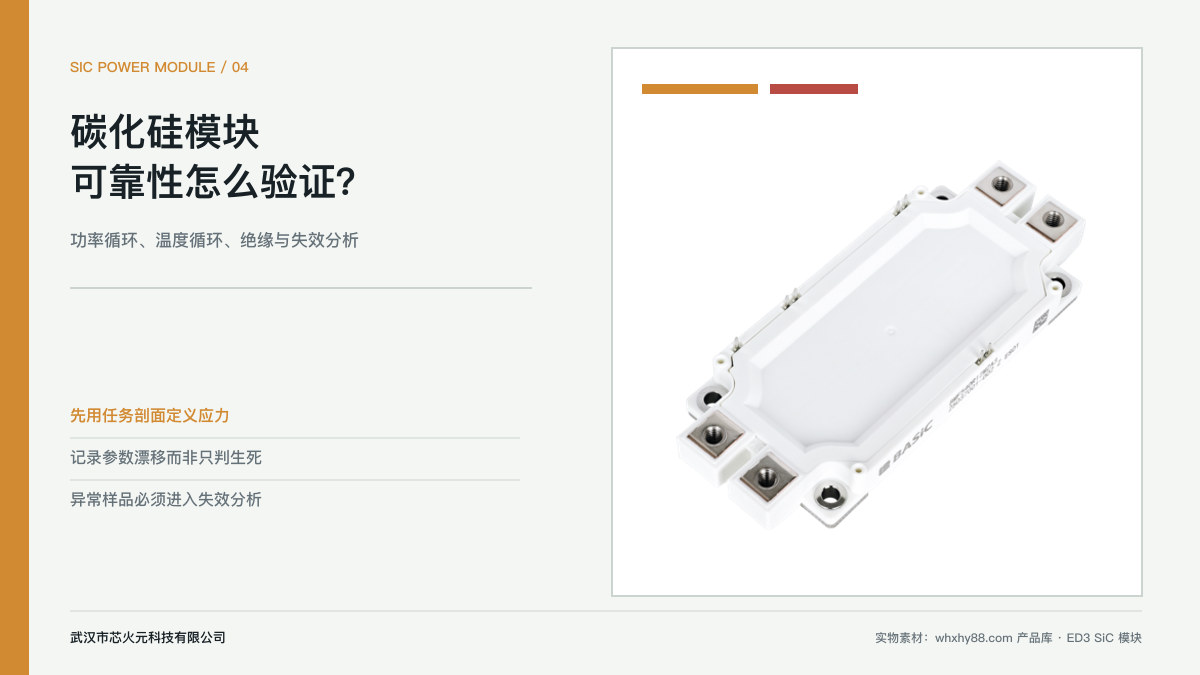

基本半导体公开资料显示,ED3车规SiC MOSFET模块采用标准ED3方向封装,并介绍了银烧结、氮化硅AMB陶瓷基板和高温结温等设计信息。这些信息能帮助工程师理解产品技术路线,但不能代替项目自己的可靠性验证。冷板、驱动、母排、装配和控制策略都会改变模块承受的应力。
通过厂商可靠性报告,整机还要测试吗?
要。厂商报告证明器件在规定条件下的表现,整机测试覆盖你的装配和运行条件。
结温越低,寿命一定越长吗?
通常降低温度和温度摆幅有利,但寿命还受电压、电流、湿度、机械应力及材料体系影响。
不同品牌的循环次数可以直接比较吗?
不能只比较次数,必须同时比较温度摆幅、时间、失效判据和测试方法。
