碳化硅模块RC吸收电路怎么调？先测振铃频率再选参数

作者：芯火元科技来源：本站发布时间：2026-08-04 浏览：0

RC吸收能压低碳化硅模块的高频振铃，却不能替代低电感母排。正确顺序是先确认测量可信和换流回路足够紧凑，再测振铃频率，估算寄生参数，最后用样机调阻尼与温升。照抄别人的10Ω和几百pF，往往只是在移动问题。

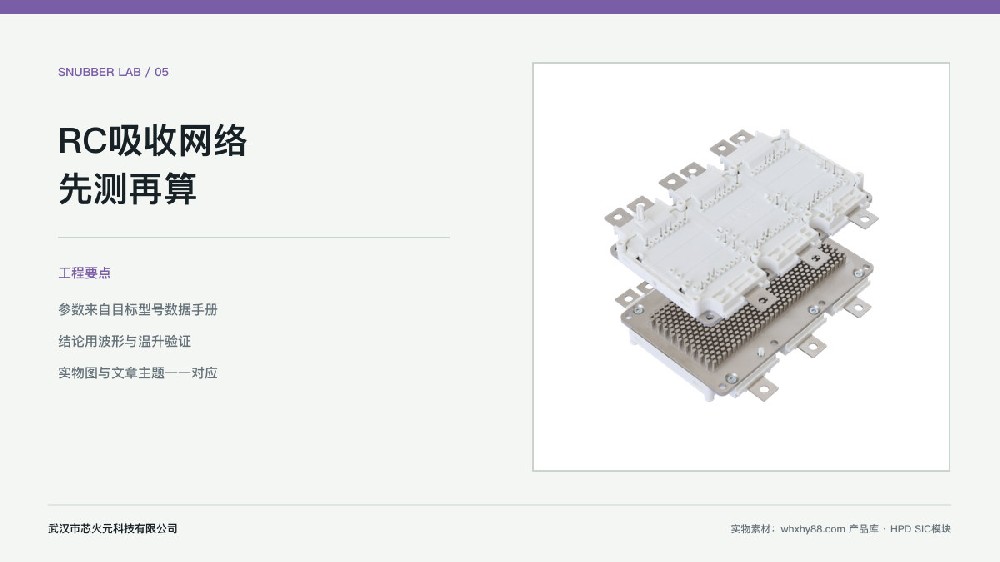

HPD SiC模块实物与RC吸收网络先测再算文章配图

振铃从哪里来

模块输出电容、母排电感、支撑电容ESL和连接件共同构成谐振回路。示波器看到的频率能帮助判断，但探头本身也会加入电容和环路电感。先用不同探头接法交叉确认。

RC支路需要贴近产生振铃的功率端子，连接线越长，附加电感越可能削弱高频效果。电容回路应短而宽，电阻要有合适的脉冲能力和散热空间。

电容增大通常能吸收更多能量，但每次开关的充放电损耗会上升；电阻过小可能产生大脉冲电流，过大又难以提供足够阻尼。高频运行时，电阻平均温升必须实测。

固定母线、电流、Rg和温度，准备三到四组邻近参数。记录VDS峰值、振铃衰减时间、Eoff和吸收电阻温度。完成台架测试后，再进入整机EMI环境复核。

如果需要很大的吸收电容才能把过压压下去，或吸收电阻温升无法接受，说明根因多半仍在寄生电感。此时继续堆RC不划算，应重新检查支撑电容位置、端子连接和层叠母排。

现场记录不要只保留最终修好的波形。应把修改前后的母线电压、负载电流、驱动电压、栅极电阻、死区、冷却条件和探头位置放在同一页。这样才能判断改善来自哪个变量，也能防止后续版本把旧问题重新带回来。

复盘时先问三个具体问题：异常发生在开通还是关断，随电流还是随温度变化，只出现在某一桥臂还是所有通道。若答案还不清楚，继续更换器件通常不会更接近根因。对偶发问题，可在控制器中增加触发计数和工况快照，等下一次出现时留下完整证据。

参数表中的额定值、典型值和曲线用途不同。额定值说明不能跨越的边界，典型值用于理解一般表现，曲线则展示特定测试平台下的趋势。比较候选模块时，应把母线电压、结温、栅压、外部栅极电阻、续流器件和寄生电感整理成一张对照表；条件对不齐的数字，先不要做高低判断。

完整料号的后缀也要确认。有些后缀对应封装变体、端子方式、包装或认证，网站分类页只能帮助定位系列，不能替代最新版PDF。若数据手册没有覆盖目标工作点，询型时应向供应方说明实际工况，争取模型、补充曲线或同平台测试建议。工程结论最后仍要回到自己的样机。

表格的价值在于让采购、硬件、结构和测试使用同一套边界。比如“额定电流够用”不能作为结论，应改成“在最高冷板温度和指定开关频率下，峰值结温与器件限制之间保留多少余量”。当拓扑、驱动板或散热器发生变更时，也能快速定位需要重做的测试，而不是整份报告推倒重来。

RC吸收装上后效率会下降吗？
会增加一定开关损耗，幅度取决于参数和频率，所以必须把效率与温升一起测。

武汉市芯火元科技有限公司可根据项目参数协助核对碳化硅功率模块、隔离驱动与应用资料。询型时只给功率和耐压，通常不足以判断封装、动态性能和热边界；把母线、电流、频率、冷却及旧型号一并提供，得到的候选清单更可用。

资料参考：Wolfspeed SiC功率模块技术资料。具体电压、栅极参数、短路能力、热阻和装配条件，以目标完整料号的最新版数据手册为准。
