碳化硅模块局部放电怎么测？高压绝缘验证不能只看耐压

作者：芯火元科技来源：本站发布时间：2026-08-05 浏览：0

耐压测试回答“规定时间内是否发生击穿”，局部放电测试则寻找绝缘内部或界面的微小放电活动。碳化硅模块应用电压高、开关沿快，若项目涉及长期高压、车用或严苛环境，只看一次耐压通过，无法完整判断绝缘老化风险。

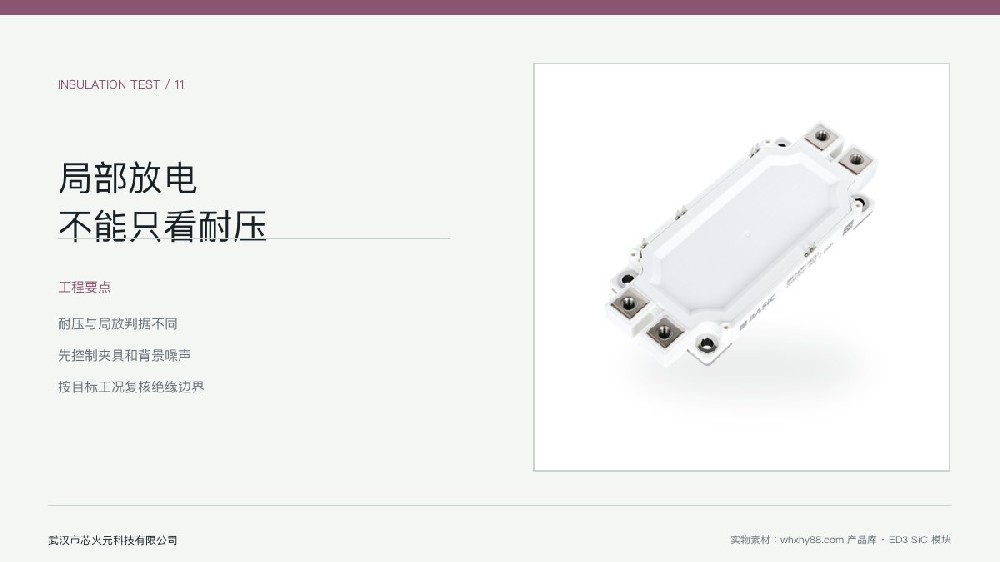

碳化硅模块局部放电和高压绝缘测试示意图

碳化硅模块局部放电测试用于发现绝缘内部或界面上的微小放电活动，它关注长期绝缘老化风险，不等同于一次耐压通过。

适用场景

这类问题常出现在直流充电桩、光伏逆变器、储能 PCS、工业电源、新能源汽车 OBC、测试电源和高频电源等项目中。场景不同，电压等级、冷却方式、开关频率和可靠性目标也不同，不能只靠一个模块型号或一个经验参数下结论。

很多项目是在在做高压平台、车用电源、储能或工业变流器时，想确认模块绝缘长期运行是否可靠。如果手里已经有样机，建议先把母线电压、负载、散热方式、开关频率和异常现象记录下来；还在选型阶段，则先确认拓扑和空间限制，再看具体模块封装。

SiC 模块有机会提高开关频率、效率和功率密度，但它也更挑驱动、母排、接地和散热。项目评估时别只比较单颗器件价格，还要把磁性件体积、散热器尺寸、调试时间和量产一致性放进去一起算。

答：高压、长期运行或车规类项目建议做，因为耐压通过不代表内部没有局放隐患。

答：不一定，也可能来自夹具、线缆、环境噪声或污染，需要排除测试系统因素。

答：建议在样品导入、结构变更、供应商切换和可靠性验证阶段做。

高压碳化硅半桥模块、光伏逆变器、储能 PCS 和充电桩功率器件。。项目还没定封装或料号时，先按电压、电流、拓扑、冷却方式和安装空间筛一轮，再进入样品验证。

武汉市芯火元科技有限公司可围绕基本半导体碳化硅模块、SiC MOSFET、碳化硅肖特基二极管及 SiC/IGBT 驱动方案提供选型和样品支持。咨询时带上母线电压、功率等级、拓扑、散热方式和目标工况，更方便判断模块、驱动和散热方案。
